Ürün

Marka Adı: SKYLINE
Model numarası: SL-1666
Moq: 1 takım
Ödeme şartları: T/T (50% deposit, 50% before shipment), L/C
Tedarik Yeteneği: Ayda 20 takım
Detay Bilgisi
Menşe yeri:
Dongguan, Guangdong, Çin
Sertifika:
UL1666, ISO 9001
Geçerli standart:
UL 1666
Oda Katmanları:
3 kat, dahili 1,22 x 2,44 m
Katman Yükseklikleri:
Alt 1,22 m, ilk 3,66 m, ikinci 2,24 m
Zarf seçeneği/seçenekleri:
Tuğla duvarlar 203 mm kalınlığında, beton ara kat zemini 127-203 mm
Ara Katman Açılışı:
305 x 610 mm, arka duvardan 203 mm, yan duvardan 102 mm
Erişim Kapıları:
Birinci ve ikinci katmanlarda
İç aydınlatma:
Yüksek sıcaklıkta patlamaya dayanıklı lambalar
Sıcaklık ölçümü:
ABD OMEGA K-tipi termokupl, 28 AWG, 700 C'ye kadar, 0,1 C doğruluk
santrifüj fan:
1,5 KW
Fan Hızı Kontrolü:
Tayvan Taian frekans invertörü
hava akışı ölçümü:
Termokupllu ve mikro fark basınç sensörlü çift yönlü akış ölçer
Brülör:
1/2 inç çelik brülör kafası, 6,4 mm alev yayma plakası (CNC işlenmiş)
Ateşleme:
Silikon nitrür ateşleyici, 24 V, saniyeler içinde 800-1000 C'ye ısınır
Gaz Treni:
Japonya Ito Mirai redüktör, Yataike solenoid valfı, İtalya Guilong filtresi, ALICAT kütle akış kontr
Kütle Akışı Kontrolörü:
ABD ALICAT, 0-3,5 g/s, +/-%0,8, 0-5 V çıkış
Veri toplama:
Advantech ADAM-4520/4117/4118, OMRON CP1H-XA40DR-A + CP1W-TS004
Brülör Isı Tahliyesi:
154,5 kW, 30 dakikalık test
İnşaat İnşaatı:
Müşteri tarafından sağlanan altyapı
Packaging Details:
Standard export wooden case with film wrap and buffer material
Yetenek temini:
Ayda 20 takım
Vurgulamak:

CMR Vertical Shaft Cable Rating

,

154.5kW Multi-Cable Burner Test

,

Silicon Nitride Auto-Ignition System

Ürün Açıklaması

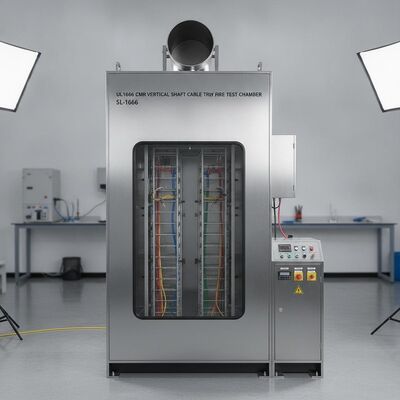

UL1666 CMR Dikey Şaft Kablo Tepsisi Alev Geciktirici Kablo Sertifikasyonu İçin Yangın Test Odası
SL-1666 CMR kablo test odası, havalandırmalı bir şaftta dikey olarak monte edilmiş çoklu kabloların yanma koşullarını yeniden üretir ve alev geciktirici performanslarını UL 1666 uyarınca değerlendirir. Geçen sonuçlar CMR sınıfı olarak derecelendirilir.
Çoklu numuneler dikey bir şaft üzerine yerleştirilir ve 154.5 kW ısı salınımlı bir brülör 30 dakika boyunca uygulanır. Geçme kriteri: alev, 12 ft yüksekliğindeki odanın üst kısmına yayılmamalı ve sıcaklık 454.4°C'yi aşmamalıdır. Duman yoğunluğu bu testin kapsamı dışındadır.
Yanma Test Odası
Oda Yapısı 3 katlı, iç ölçüler 1.22 x 2.44 m; alt kat en az 1.22 m yüksekliğinde, birinci kat 3.66 m yüksekliğinde, ikinci kat 2.24 m yüksekliğinde. Her katta 305 x 610 mm açıklıklar bulunur.
Yapı Malzemeleri Duvarlar 203 mm kalınlığında tuğladan, ara kat döşemesi 127-203 mm kalınlığında dökme betondan yapılmıştır.
Ara Kat Açıklığı 305 x 610 mm, arka duvardan 203 mm ve yan duvardan 102 mm uzakta.
Üst Açıklık Test sırasında duman tahliyesi için üstte egzoz portu.
Erişim ve Aydınlatma Numunelerin ve termokuplların yerleştirilmesi için birinci ve ikinci katlarda erişim kapıları; dahili yüksek sıcaklığa dayanıklı patlamaya dayanıklı aydınlatma.
Sıcaklık Ölçümü US OMEGA K tipi termokupl, 28 AWG, 700°C'ye kadar, doğruluk 0.1°C, yazılım aracılığıyla izlenir.
Not: sivil inşaat / altyapı müşteri tarafından sağlanacaktır.
Hava Besleme Sistemi
  • Standart gerektiren test hava hacmini sağlayan 1.5 kW santrifüj fan
  • Fan hızını düzenlemek ve oda hava hacmini kontrol etmek için Tayvan Taian frekans invertörü
  • Gelen hava akışını ölçmek ve görüntülemek için termokupl ve mikro diferansiyel basınç sensörlü çift yönlü akış ölçer
Ateşleme Kaynağı
  • Brülör: 6.4 mm çelik alev yayılma plakalı 1/2 inç çelik brülör başlığı, standart boyutlara göre CNC ile işlenmiş
  • Ateşleme: silisyum nitrür ateşleyici, 24 V, saniyeler içinde 800-1000°C'ye kadar ısınır; yazılım kontrollü
Gaz Besleme Sistemi
  • Gaz hattı, Japonya Ito Mirai basınç düşürücü valf, Tayvan Yataike solenoid valf, gaz çek valf, İtalya Guilong gaz filtresi, Tayvan Yataike yağ-su ayırıcı ve ABD ALICAT gaz kütle akış kontrolcüsünü içerir, metal bir ızgara kontrol kabinine monte edilmiştir
  • Kütle akış kontrolcüsü: ABD ALICAT, 0-3.5 g/s aralığı, doğruluk ±0.8%, 0-5 V çıkış, yazılım ayarlanabilir
  • Yanma süresi ve diğer parametreler yazılım aracılığıyla ayarlanır
Bilgisayar Veri Toplama Sistemi
Tayvan Advantech toplama kartları: ADAM-4520, ADAM-4117, ADAM-4118 x2, OMRON kontrolcü CP1H-XA40DR-A ve sıcaklık modülü CP1W-TS004 ile birlikte. Görselleştirme: ikinci katta 8 termokupl ve birinci katta 1 termokupl görüntüler, testten önce oda sıcaklığının gereksinimi karşılayıp karşılamadığını otomatik olarak yargılar ve hava hızını ve egzoz hızını görüntüler.
