logo
Ürün

Marka Adı: SKYLINE
Model numarası: SL-7601S
Moq: 1 takım
Ödeme şartları: T/T (50% deposit, 50% before shipment), L/C
Tedarik Yeteneği: AYDA 10 TAKIM
Detay Bilgisi
Menşe yeri:
Dongguan, Guangdong, Çin
Sertifika:
UL1685-2018, ISO 9001
Merdiven Üstü Çelik Levha:
610x610x3,2 mm
Ateşleme Kaynağı:
Propan şerit yakıcı 341 x 30 mm, 242 delik
Geçerli standart:
UL1685-2018
Brülör Delik Düzenlemesi:
3 kademeli sıra halinde 1,35 mm'lik 242 delik (81/80/81)
Propan akış ölçer:
230 mm3/s kütlesel akış ölçer
Hava akış ölçer:
1330 mm3/s kütlesel akış ölçer
Hazne İç Boyutu (YxUxG):
3353x2438x2438 mm
Optik yol uzunluğu:
910 mm
Oda yapısı:
Isı yalıtım katmanlı paslanmaz çelik levha, siyah boyalı iç kısım
Işık kaynağı:
PHILIPS kuvars halojen lamba, 100 W, 12 V DC, 2000-3000 lm
Işık Dedektörü:
Silikon fotosel
Duman Toplama Kulesi:
40 derece eğimli konik üstte 914 mm küp
Egzoz Kanalı:
SUS304, 405 mm iç çap x 5500 mm uzunluk
Egzoz Kanalı:
SUS304, 405 mm iç çap x 5500 mm uzunluk
Test Merdiveni:
SUS304, 305 x 76 x 2400 mm, basamak aralığı 25 mm
Egzoz Hacmi Akışı:
0,65 +/- 0,5 m3/s
Egzoz Hacmi Akışı:
0,65 +/- 0,5 m3/s
Çift Yönlü Prob:
0-200 Pa, doğruluk +/-1 Pa
Çift Yönlü Prob:
0-200 Pa, doğruluk +/-1 Pa
Sıcaklık Sensörü:
K tipi kılıflı termokupl, 1,5 mm tel (GB/T 16839.1-1997)
Kontrol Sistemi:
NI LabVIEW yazılımı + Advantech veri toplama kartı
Güç kaynağı:
220 V / 380 V, 50Hz
Packaging Details:
Standard export wooden case with film wrap and buffer material
Yetenek temini:
AYDA 10 TAKIM
Vurgulamak:

UL1685 Vertical Tray Flame Test

,

Real-Time Smoke Obscuration Recording

,

405mm ID Exhaust Duct System

Ürün Açıklaması

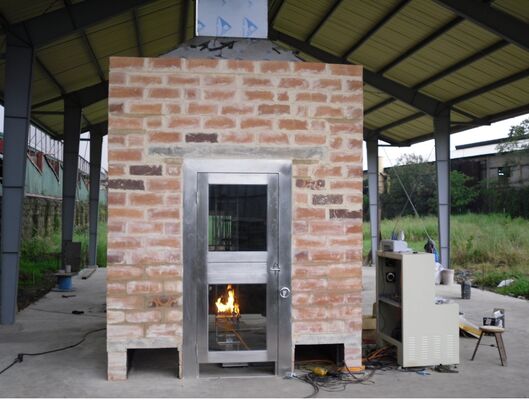

UL1685 Vertical-Tray Fire Propagation Smoke Release Test Equipment for Electrical Fiber Optic Cables SL-7601S Elektrikli Fiber Optik Kablolar için Vertical-Tray Fire Propagation Smoke Release Test Equipment
BuSL-7601Sis a full-scale fire test system that evaluates the vertical flame propagation and smoke release performance of electrical and optical-fiber cables in compliance withUL 1685-2018Vertical-Tray Fire-Propagation and Smoke-Release Test for Electrical and Optical-Fiber Cables için standart.
Uygulama Alanı
  • FT4 yanma standardı altındaki kabloların dikey alev yayılmasını ve duman salınmasını belirler.
  • Test yöntemi: kablolar dikey olarak bir merdiven üzerine bağlanır ve ateşlenir; yanma yüksekliği ve duman üretimi test sonrası incelenir
Ana teknik parametreler
Oda içi boyutu (H x L x W)3353 x 2438 x 2438 mm
Oda yapısıStainless steel plate with thermal insulation layer, black painted içi
Duman toplama kulesi914 mm kübik kule, 40°'da konik üst
Test merdiveni (tray)SUS304 ladder 305 (W) x 76 (D) x 2400 (H) mm, rung spacing 25 mm; top steel plate 610 x 610 x 3.2 mm
Çakma kaynağıPropane ribbon burner, 341 x 30 mm stainless pan, 242 holes of 1.35 mm in 3 staggered rows (81/80/81)
Propane / hava akışı ölçerKütle akış ölçerleri, propan 230 mm3/s, hava 1330 mm3/s
Optik sistemKuvars halogen light source (100 W, 12 V DC, 2000-3000 lm) and silicon photocell, optical path 910 mm; light transmittance 0%-100%
Egzoz hattıSUS304, 405 mm ID x 5500 mm, düz bölüm 3600 mm
Egzoz hacim akışı0.65 ± 0.5 m3/s
İki yönlü testSınır 0-200 Pa, doğruluk ±1 Pa
Sıcaklık sensörüK-tip kapalı termokop, 1,5 mm tel diametresi (GB/T 16839.1-1997)
Kontrol ve veri edinimiNI LabVIEW software and Advantech data acquisition card; gerçek zamanlı eğriler, otomatik kayıt ve rapor baskı
Güç kaynağı220 V / 380 V, 50 Hz
Sistem Kompozisyonu
Test odası, duman toplama kulesi, egzoz kanalı, iğne kaynağı, test merdiveni, optik ölçüm sistemi ve veri edinimi ve işleme birimi.
