BS 6387 ve IEC60331-11 Tel ve Kablo Ateş Direnci Mekanik Şok Denetleyicisi

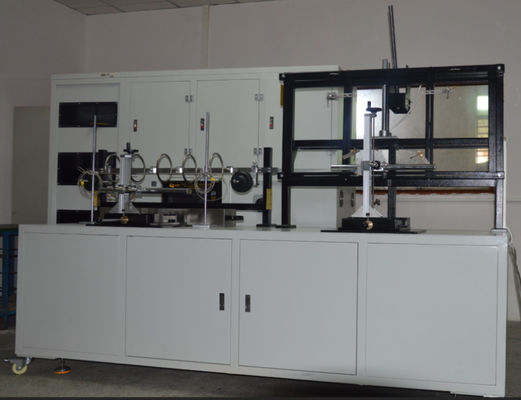

SL-7606 Tel ve Kablo Ateş Direnci Mekanik Şok Denetleyicisi

Uygulama

This test apparatus to be used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output
En az 750 ̊C'lik bir sıcaklığa veya en az 830 °C'lik bir sıcaklıkta şokla ateşle karşılık gelen.

Test Standartları

BS 6387, IEC 60331 ((Müşteri gereksinimleri)
IEC:IEC 60331-11&12:2002, IEC 60331-21~23:1999
IEC 60331 Elektrik kabloları için test
IEC 60331 Bölüm 11 En az 750 ̊C bir alev sıcaklığında tek başına ateş
IEC 60331 Bölüm 21 0.6/1kV'ye kadar veya dahil olmak üzere nominal voltajlı kablolar
IEC 60331 Bölüm 12 En az 830 ̊C bir alev sıcaklığında şokla yangın
IEC 60331 Bölüm 31 Şoklu yangın 0.6/1kV'ye kadar ve dahil olmak üzere nominal voltajlı kablolar

Boyut:1750 mm (W) x 680 mm (D) x 1400 mm (H); Ağırlık:160kg

Ekipmanın bileşimi

1) Sadece ateşe dayanıklılık
2) Yangına ve suya dayanıklılık
3) Ateş direnci Mekanik Şok

BS 6387 2013

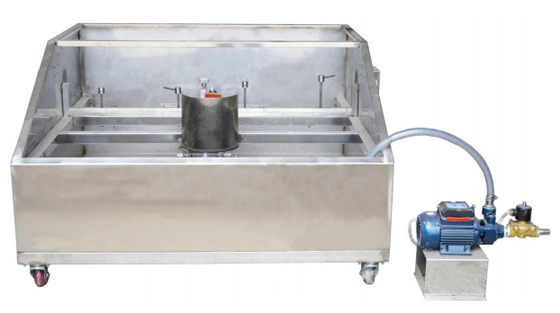

Su püskürtme cihazı

Su ile yangına dayanıklılık için W protokolü

Aygıtlar



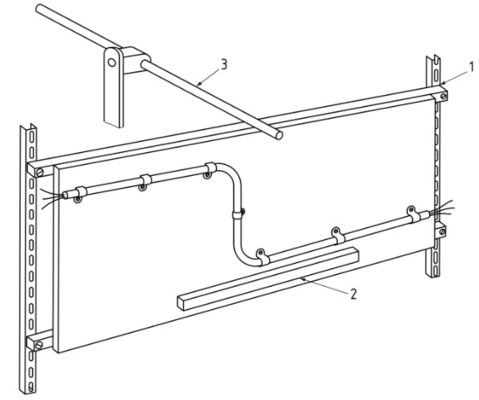

Mekanik şok cihazı

Mekanik sarsıntıya karşı yangına direnç için Z protokolü

Aygıtlar




Makine Özelliği

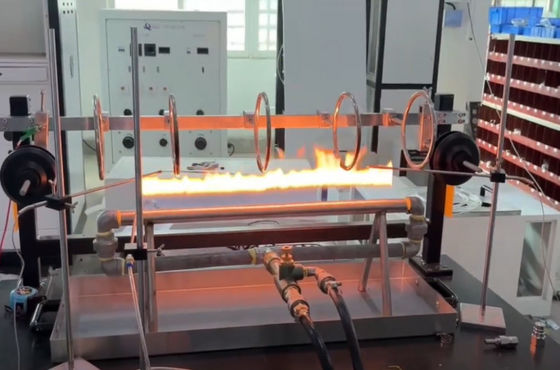

1Örnek destek cihazı kablo veya kablo numunesinin örtüsünün veya korunan ucunun yatay olarak desteklenmesi gerekir.Hareket önlemek için numunenin bir ucu sabit bir sıkıştırıcı ile sıkıştırılır., ve diğer ucu numuneyi, kabloyu veya kablonun orta kısmını 300 mm uzaklıkta iki metal halka ile destekler.Metal halka ve destek cihazının diğer metal parçaları iyi topraklanmıştırMetal yüzüğün iç çapı yaklaşık 150 mm ve çapı 10±2 mm olan yuvarlak çubuk kullanılır.

2Çakma kaynağı 500 mm uzunluğunda bir nozzle ve nozzle ile Amerikan AGF propan kurdele yakıcısı.
15 mm nominal genişliğe sahip. Fırçanın üç sırası var. Fırçanın her bir tarafında bir tane var.Küçük delikler, yol göstericiler olarak hizmet eder.
Alev yanmasını korur ve boyut toleransı %5'tir.

3İthalat edilen kütle akış kontrolörü gaz ve hava akışını düzenler ve okuma doğruluğu% 1.5'den az değildir;
4İthalat edilen basınç azaltma valfi, 0.1Mpa±3pa çıkış basıncı sağlayabilir.
5İthalatlı basınç ölçer, 0-200kpa basınç aralığı sağlayabilir;
6. Yakıcı sıcaklığını kalibre etmek için çapı 1,5 mm olan ithal Omega termokopülü;
7. Yanma testi süresini ayarlayabilir ve otomatik olarak gazı kesebilir;
Standart test yazılımı, yakıcı kalibrasyon sıcaklığını, propan akışını, hava akışını gösterebilir;
9Test, 0.6/1.0 KV ve daha düşük nominal voltajlı kablolar için uygulanabilir.
10. Sınama sırasında, süreklilik kontrolü için kullanılan akım, tüm sistemlerden geçmelidir.
Bu akım üç fazlı bir yıldız transformatörü tarafından sağlanır.
Transformör, sızıntı akımı izin verildiğinde gerekli test voltajını sürdürmek için yeterli kapasiteye sahiptir.
Örneğin diğer ucunda, her bir iletken veya her bir iletken seti bir işaret cihazına bağlıdır.
(LED göstergesi) verilerin bilgisayar yazılımında elde edilebileceği bir akım oluşturmak için;
11. Voltaj ayarları bilgisayar tarafından girebilir, otomatik olarak voltaj değerini ayarlayabilir.

12Test devresinin akım koruması bir sigorta kullanır ve GB 13539'da belirtilen D II tipine uymaktadır.5.
Sigorta standardı 2A. Değiştirilmesi kolaydır. Ve her bir test devresini korumak için ithal minyatür devre kesici kullanın.
13Test kablosunun akım ve voltaj verileri, tümü olarak ikincil aletten dijital olarak görüntülenir, test akım doğruluğu 0.001A'dır ve gerçek akım 0.25A en iyi test akımıdır.;

14. Tüm akımların ve voltajların gerçek zamanlı ölçüm verileri bilgisayar tarafından toplanır ve akım ve voltaj eğreleri oluşturulur.Yangın koşullarında her kablonun akım ve voltaj eğrilerini gösteren, ve yangın direnci performansını belirlemek. yangın süresi işlevinde kablo daha fazla analiz yapılabilir.Son veriler bir bilgisayar veritabanında depolanır ve kolay erişim için standart bir rapor oluşturulur;

15. Sınavdan önce alev sıcaklığının kalibrasyonu, ithal zırhlı termokopl kalibre edilir, kalibrasyon sıcaklığı bilgisayar tarafından en az 10 dakika boyunca toplanır.ve ateş modu bilgisayarda seçilirAteş kaynağı moduna göre, bilgisayar toplanan sıcaklığa göre sabit durum örnekleme ve fark hesaplamasını gerçekleştirir ve bir doğrulama raporu verir.Verifikasyonun güvenilirliğini ve yetkisini sağlamak için raporu kaydet ve veri tabanına sakla;

16Test sırasında, gaz ve yardımcı hava hem kütle akışı kontrolörleri, ve venturi karıştırılır,
Bilgisayar otomatik olarak akış valfini kontrol eder ve veriler gerçek zamanlı olarak veri tabanına kaydedilir.
Bilgisayar otomatik olarak gaz ve yardımcı hava oranını kontrol eder.
istikrarlı alev ve alev sıcaklığını istikrarlı hale getirme;
17. Devre normal olarak güçlendiğinde, her devre ithal gösterge ışığını benimser. Linin alev koşulunda eksik olduğu zaman, ilgili devre göstergesi söndürülür.Bilgisayar.
Otomatik olarak mevcut durumu belirler ve ses ve ışık alarmını kontrol eder.

Uygulama: Kablo ve kablo yangın testi, kabloların kablo veya şebeke için yangın direncini test etmek için kullanılır.
ve devrenin korunması için kablonun bütünlüğünü test etmek için en az 750°C ve 950°C bir alevde yanıyor.

Ana parametreler

1Isı Kaynağı: Şerit tipi propan gazı yakıcı
2. 3 sıra çapraz delikle yapılandırılmıştır. Yakıcının ortalama ön genişliği: 15 mm. Delik çapı: 1.32 mm.
Merkezler arasındaki mesafe: 3.2 mm.
3Yanık plakanın her iki yüzünde alev koruma için pilot deliğin içinde cilalanmış bir delik sırası.
4. İki termokapl, sıcaklığı kontrol etmek için yakıcının orta hattının sol ve sağ tarafına 45 mm uzaklıkta yatay olarak monte edilir.
5Gaz ve hava akışını düzenlemek için kütle akışı denetleyicileri, doğruluğu% 1.5'den az değildir.
6. Yazılım yakıcı kalibrasyon sıcaklığı, propan ve hava akış hızı vb gösterebilir
7. Akım, devre bütünlüğünün korunamadığı durumlarda gerekli test voltajını korumak için yeterli kapasiteye sahip üç fazlı bir yıldız transformatöründen sağlanır.
8. Akım oluşturmak için iletken bağlantı göstergesi (LED göstergesi).
Voltaj değeri otomatik olarak yazılımla ayarlanır ve bir panel denetleyici tarafından ayarlanır.
10Akım ve voltaj verilerinin dijital gösterimi, akımın doğruluğu 0.001A'dır.
112A ile sigorta kullanan akım koruması.
12Tüm akım ve voltajın gerçek zamanlı ölçüm verileri bilgisayar tarafından toplanır ve akım ve voltaj eğrileri üretilir.
13Devre bütünlüğü korunamadığında, ilgili gösterge lambası söndürülür,
Bilgisayar otomatik olarak durumu belirler ve zamanı kaydeder ve ses ve ışık alarmı gönderir.
