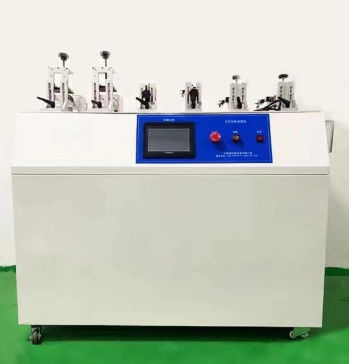

AC220V / 50Hz Özel Çok istasyonlu Altı İstasyonlu Değiştirme Dayanıklılık Denetleyicisi Oyuncak Test Makinesi

Bu test cihazı, GB2099.1, GB17465.1, GB15092.1'in ilgili hükümlerine uygun olarak tasarlanmıştır ve ev ve benzeri kullanımlar için anahtar ürünlerinin ömür test ekipmanlarını test etmek için kullanılır.

Ve fişlerin, prizlerin, kuplörlerin ve cihaz anahtarlarının elektriksel ömrünü test etmek için yük kutusuna bağlanır.

Elektrikli aksesuarlar ve ev aletleri üreticilerinin kalite kontrolü ve kalite denetimi departmanı tarafından kalite kontrolü ve kalite denetimi için gerekli bir test ekipmanıdır.

Anahtar ve priz ömrü test makinesi, silindiri güç olarak kullanır, fiş fikstürlü kaydırma düzeneğini ileri geri doğrusal hareket ettirerek anahtarın açma ve kapama işlemini tamamlar. Çalışma frekansı ve açma/kapama süresi, kullanımı kolay ve kontrolü güvenilir olan PLC (programlanabilir kontrolör) ve dokunmatik ekran tarafından kontrol edilir.

1. Test malzemesi sayısı:

bir veya iki istasyonlu döner anahtar testi, üç veya dört istasyonlu rocker anahtar testi ve beş veya altı istasyonlu basmalı düğme anahtar testi dahil olmak üzere altı istasyon.

2. Test hızı:

basmalı düğme anahtarı: 5~60 kez/dakika ayarlanabilir; döner anahtar 1~10 kez/dakika ayarlanabilir (Not: bir döngü için bir kez).

3. Test sayısı:

1 ~ 999999 kez ayarlanabilir.

4. Açma süresi:

0 ~ 999,9 saniye (dakika) ayarlanabilir.

5. Bağlantı kesme süresi:

0 ~ 999,9 saniye (dakika) ayarlanabilir;

6. Dönme hızı:

5 ° ~ 360 ° / S ayarlanabilir

7. Dönme açısı:

5 ° ~ 7200 ° ayarlanabilir

8. Vites sayısı:

1 ~ 10 vites ayarlanabilir

9. Dönme modu:

saat yönünde dönüş, step motor hassas konumlandırma

10. Güç kaynağı:

AC220V / 50Hz.

11. Kullanım ortamı:

sıcaklık 0 ~ 40 ℃, bağıl nem ≤ %85, şiddetli sarsıntı, şok, titreşim ve aşındırıcı olmayan hava yerleri.

Kontrol sistemi dokunmatik ekran kullanır. Fonksiyonları seçerken ve parametreleri ayarlarken, ekrandaki talimatlara göre o fonksiyon seçeneği için parmağınızla düğmeye basmanız yeterlidir ve ekran filmine zarar vermemek için sert basmayın.

İstasyon 1: İstasyon 1 test arayüzüne girin.

Diğer iş istasyonları bir iş istasyonuyla aynıdır

1. Test sayısı: her istasyonun test edildiği gerçek sayıyı gösterir ve kırmızı kutu ayar sayısıdır.
2. Vites zaman aralığı: 0-99,9S vites ayar zaman aralığı ayarlanabilir.
3. Test açısı: 5° ~ 360° ayarlanabilir
4. Vites ayarı: numune vites sayısını ayarlayın
5. Test hızı: 5° ~ 360° / S ayarlanabilir
6. Çalışma durumu: test sırasında yanıp söner, durduğunda yanıp sönmez.
7. Tanımlama seçenekleri: Evet Ürün bir arıza uzun geçişi veya uzun kesintisi ürettiğinde alarm oluşur; Hayır Numunenin iyi veya kötü olduğunu algılamaz ve test sayısı ulaşıldığında durur.
8. Başlat: basıldığında her anahtarı başlat
9. Durdur: basıldığında bit anahtar testini durdur.
10. Temizle: bit anahtarın test sayısını temizle.
11. Alarmı serbest bırak: alarm oluştuğunda, alarmı durdurmak için bu düğmeye basın.
12. Orijin onayı: numune orijinini manuel olarak ayarladıktan sonra, başlatmak için orijin onayına basın, orijini onaylamak başlamaz, numune anahtarını korumak için.

1. Test sayısı: Her istasyondaki gerçek test sayısını gösterir, kırmızı kutu ayarlanan sayıdır.
2. Açma süresi: Test sırasında her istasyonun açma süresini ayarlayın/gösterin.
3. Strok ayarı: Çekme çubuğunun stroğunu ayarlayın: 0-50MM ayarlanabilir
4. Bağlantı kesme süresi: Test sırasında her istasyonun bağlantı kesme süresini ayarlayın/gösterin.
5. Hız ayarı: 0-100MM/S ayarlanabilir
6. Çalışma durumu: Test sırasında yanıp söner, durduğunda yanıp sönmez
7. Tanımlama seçenekleri: Evet Ürün bir arıza uzun geçişi veya uzun kesintisi ürettiğinde alarm oluşur; Hayır Numunenin iyi veya kötü olduğunu algılamaz, test sayısına ulaşıldığında durur
8. Başlat: Basıldığında her anahtarı başlat
9. Durdur: Basıldığında bit anahtar testini durdur.
10. Temizle: Bit anahtarın test verilerini temizleyin.
11. Alarmı serbest bırak: Oluştuğunda alarmı serbest bırakmak için bu düğmeye basın.

Numune montajı: önce döner anahtarı ilk konuma döndürmek için takın, ardından döner anahtarı sağ fikstüre kelepçeleyin ve ardından döner kafayı özel bir tutamakla mandrene kelepçeleyin (aşağıdaki resme bakın)

Rocker/tuş anahtarını fikstüre sıkıca takın ve konumu yukarı, aşağı, sola ve sağa ayarlayın

1. Numuneyi takın ve konumu ayarlayın, test altındaki anahtarın normal olarak açılıp kapanabilmesi için elle işaretleyin.
2. Tüm test parametrelerini test gereksinimlerine göre ayarlayın.
3. Numunenin iyi veya kötü olduğunu algılamadan test edin, tanımlama yapmayın, ayarlanan sayıya ulaştıktan sonra durun.
4. Test sırasında numunenin iyi veya kötü olduğunu tespit edin, numuneyi yük terminaline koyun ve tanımlama yapmayı seçin.
5. "Başlat" tuşuna basın, test başlar, "Durdur" tuşuna basın, test durur. Test önceden belirlenmiş bir sayıya ulaştığında, test otomatik olarak durur, test verilerini sıfırlamak için "sıfırla"ya basın.
6. Testten sonra gücü kapatın.

• Cihaz sık sık temizlenmelidir.
• Çalışma sırasında, hareketli parçaların hareketini yapay olarak engellemekten kaçının.
• Kabuk topraklanmalıdır.
