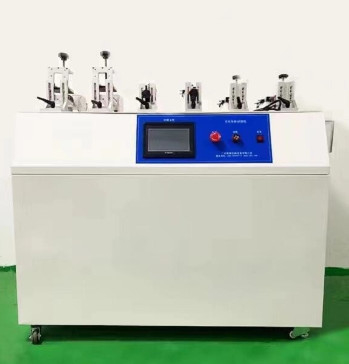

Yüksek kaliteli 6 istasyonlu anahtar dayanıklılık testi daha düşük fiyatla

I. Değiştirme Dayanıklılık Denetleyicisinin Özetlemesi

Bu tester GB2099'un ilgili hükümlerine uygun olarak tasarlanmıştır.1, GB17465.1, GB15092.1, ve ev ve benzer kullanımlar için anahtar ürünlerinin ömür testi ekipmanlarını test etmek için kullanılır.

Ve fişlerin ve prizlerin elektrik ömrünü test etmek için yük kutusuna bağlandı.

Elektrikli aksesuar ve ev aletleri üreticilerinin kalite denetimi departmanı tarafından kalite kontrolü ve kalite denetimi için ekipmanların test edilmesi gerekmektedir.

II. İnşaat

Anahtar ve fiş soket ömrü test makinesi silindir güç yapmak için benimser, fiş armatür ile kaydırma montajı hareketli doğrusal hareket yapmak için sürüklemek,Böylece, açma ve kapatma işlemini tamamlayabiliriz.Eylem frekansı ve açma / kapatma zamanı PLC (programlanabilir denetleyici) ve kullanımı kolay ve kontrol edilebilir dokunmatik ekran ile kontrol edilir.

III. Ana teknik parametreler

1Test malzemelerinin sayısı: bir veya iki istasyonluk döner anahtar testi, üç veya dört istasyonluk salkımlı anahtar testi ve beş veya altı istasyonlu baskı düğmesi anahtar testi dahil olmak üzere altı istasyon.

2Test hızı: düğme düğmesi: 5 ~ 60 kez / dakikada ayarlanabilir; döner düğme 1 ~ 10 kez / dakikada ayarlanabilir (Not: bir döngü için bir kez).

3Test sayısı: 1 ~ 999999 kez ayarlanabilir.

4. Açma süresi: 0 ~ 999.9 saniye (dakika) ayarlanabilir.

5Bağlantıyı kesme süresi: 0 ~ 999.9 saniye (dakika) ayarlanabilir;

6. Dönüş hızı: 5 ° ~ 360 ° / S ayarlanabilir

7Dönüş açısı: 5 ° ~ 7200 ° ayarlanabilir

8. Düğüm sayısı: 1 ~ 10 dişli ayarlanabilir

9Dönüşüm modu: saat yönünde dönme, adımlı motor kesin konumlandırma

10Güç kaynağı: AC220V / 50Hz.

11Kullanım ortamı: sıcaklık 0 ~ 40 °C, nispi nem ≤ 85%, şiddetli sarsıntı, şok, titreşim ve koroziv olmayan hava alanları yoktur.

IV. Test Arayüzü

Kontrol sistemi bir dokunmatik ekran kullanır. fonksiyonları seçerken ve parametreleri ayarlarken, sadece ekrandaki talimatlara göre parmağınızla bu fonksiyon seçeneği için düğmeye basın,ve ekran filmine zarar vermemek için sert basmayın.

İstasyon 1: İstasyon 1 test arayüzüne girin.

Diğer çalışma istasyonları bir çalışma istasyonu ile aynıdır.

1.Açık Ekran

Resim 1.

2Döner düğme testi (Stasyon 1 veya 2.)

                                                              Resim 2

(1) Deneme sayısı: her istasyon için gerçek deneme sayısını gösterir ve kırmızı kutu ayar sayısıdır.

(2) Devriye zaman aralığı: Devriye ayarlama zaman aralığı 0-99.9S ayarlanabilir.

(3) Deneme açısı: 5° ~ 360° ayarlanabilir

(4) El aletleri ayarlama: numune aletlerinin sayısını ayarlayın

(5) Deneme hızı: 5° ~ 360° / S ayarlanabilir

(6) Çalışma durumu: test sırasında yanıp sönen, durduğunda yanıp sönen.

(7) Kimlik belirleme seçenekleri: Evet Alarm, ürünün uzun geçiş veya uzun kesim hatası oluştuğunda oluşur.Hayır Örneklerin iyi veya kötü olduğunu tespit etmez ve test sayısına ulaştığında durur..

(8). Başlat: basıldığında her düğmeyi başlat

(9) Durdur: basıldığında bit anahtarı testini durdur.

(10) Açık: bit anahtarının test sayısını temizler.

Alarm çıkartılması: Alarm başladığında, alarmı durdurmak için bu düğmeye basın.

(12) Doğum doğrulama: Örnek kökenini elle ayarladıktan sonra, başlangıç için köken doğrulama tuşuna basın, başlangıç yapamayacağını onaylamak için, örneği korumak için.

3.Döner anahtar ve düğme düğmesi testi (stasyon 3-6)

Resim 3

(1) Test sayısı: her istasyonda gerçek test sayısını gösterir, kırmızı kutu ayar numarasını gösterir.

(2) Açılma saati: Deneme sırasında her istasyonun açılma saati ayarlanır/görünür.

(3) Hız ayarlama: çekme çubuğunun hızı ayarlama: 0-50MM ayarlanabilir

(4) Bağlantıyı kesme süresi: testi sırasında her istasyonun bağlantıyı kesme süresini ayarlayın/görsetebilirsiniz.

(5) Hız ayarlama: 0-100MM/S ayarlanabilir

(6) Çalışma durumu: test sırasında yanıp sönen, dururken yanıp sönen

(7) Kimlik belirleme seçenekleri: Evet Alarm, ürünün uzun geçiş veya uzun kesim hatası yarattığı zaman oluşur; Hayır, numunenin iyi veya kötü olduğunu tespit etmiyor, test sayısına ulaştığında durdurulur.

(8) Başlat: basıldığında her düğmeyi başlat

(9) Durdur: basıldığında bit anahtarı testini durdur.

(10) Temiz: Bit anahtarının test verilerini temizleyin.

(11) Alarm salınımı: Alarm oluştuğunda alarm salınımı için bu düğmeye basın.

V. Çalışma yöntemi

1Döner düğmenin kurulması.

Örnek kurulum: Öncelik, başlangıç pozisyonuna dönmek için döner anahtarı kurmak, ardından döner anahtarı doğru armatürde sıkıştırmak,ve sonra özel bir el tutma ile çak üzerinde döner başı sıkıştırmak (aşağıdaki resme bakın)

2- Sallanma anahtarının kuruluşu.

Sallanma / anahtar anahtarı sıkıca armatür monte ve yukarı, aşağı, sola ve sağa pozisyon ayarlayın

3.Test Yöntemi

(1) Örneği yerleştirin ve pozisyonunu ayarlayın, test altındaki anahtarın normal olarak açılıp kapatılabilmesi için elle doğrultun.

(2) Tüm test parametrelerini test gereksinimlerine göre ayarlayın.

(3) Örneğin iyi ya da kötü olduğunu tespit etmeden test edin, tanımlamayı seçmeyin, belirlenmiş sayıya ulaştıktan sonra durun.

(4) Deneme sırasında numunenin iyi ya da kötü olduğunu tespit edin, numuneyi yük terminaline koyun ve kimlik belirlemeyi seçin.

(5) "Başlat" tuşuna basın, test başlar, "Dur" tuşuna basın, test durur. Test önceden belirlenmiş bir sayıya ulaştığında, test otomatik olarak durur, test verilerini sıfırlamak için "sıfır" tuşuna basın.

(6) Denemeden sonra, gücü kapatın.

Anahtar ve yük kablolama

VI. Uyarılar

1Enstrüman sık sık temizlenmelidir.

2İş sırasında hareketli parçaların hareketini yapay olarak engellemekten kaçının.

Mermi topraklanmış olmalı.

1Enstrüman sık sık temizlenmelidir.

2İş sırasında hareketli parçaların hareketini yapay olarak engellemekten kaçının.

Mermi topraklanmış olmalı.
