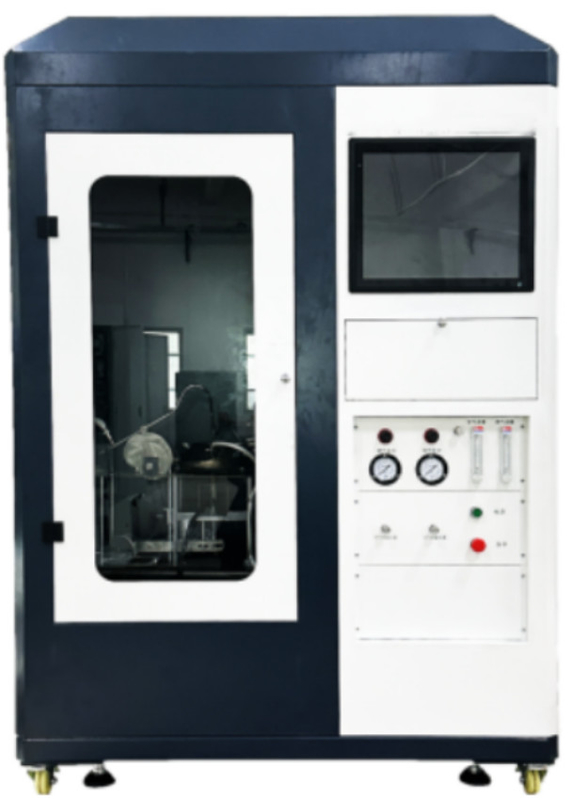

PC kontrol modeli ISO 5657 İnşaat Malzemeleri Yanışıklılık Yanışıklılık Testörü

SL-FL56 İnşaat malzemeleriÇakma performans testçisi

1.Makine Girişi

Malzemelerin yangın yüzeyinin yanıcılığını test etmek için uygundur.Kompozitler veya parçalar, belirli termal radyasyon koşullarında yatay olarak yerleştirildiğinde kalınlığı 70 mm'yi geçmezDuvar ve tavan kaplama malzemeleri, zemin sistemleri, dış kaplama ve hava kanalları için termal yalıtım malzemeleri vb.Ürünün yangın durumunu doğru bir şekilde tanımlayabilirsiniz., böylece test sonuçları ürünün gerçek kullanımdaki yanma performansını yansıtabilir ve test hangi malzemelerin kolayca alevlenmesini ve hangi malzemelerin kolayca alevlenmemesini ayırt edebilir,malzemenin yangın riskini ayırt etmeye yardımcı olmak.

2Test Standartları

ISO 5657

3Makine özelliği

Kontrol kısmı PLC programlamasını, bilgisayarı, yüksek hassasiyetli panoyu, modül kontrolünü, PID kontrolünü, 16 bit yüksek hassasiyetli panoyu kullanarak sinyal toplama ve işleme alıyor, doğruluk seviyesi% 1'e ulaşabilir,istikrarlı performans, iyi tekrar edilebilirlik. Bilgisayar kontrol arayüzü: 3.2 Yüksek kaliteli ekipman ve enstrümanları kullanmak (Labview) profesyonel gelişim yazılımı, arayüz sıkı, yüksek otomatikleşme derecesi,Tüm bürokrasi ve operasyonlar bir bilgisayara entegre edildi.Kontrol testi süreci gerçek zamanlı test verilerini görüntüleyebilir, bu da otomatik veri alımını ve işlemini gerçekleştirebilir,Veri kaydetme ve çıkış belirleme sonuçları işletim yazılımı 3.3: Windows XP işletim arayüzü, Labview tarzı, kullanımı kolay, insan arayüzü, aptal.Kontrol valfi, alev titreşimi, çakma alevine verilir. daha hassas bir şekilde kontrol edilen bir kütle akış ölçerle propan ve havanın pilot aleve akış kontrolü. 3.5 GB/T14523-2007 8 bölüm ve bölüm 8 ISO5657-1997 "test temel olmalıdır hava yok veya çevreyi korumak için kalkan var, test cihazının çevresel hava hızı 0,2 m/s'den fazla olamaz. İşleyicinin yanma ürünlerinin hasar görmesini önlemesi ve salınan dumanı kaldırması gerekir.ama ünitenin üzerinde zorla egzoz oluşmamalıdır.Sadece hava akış hızının testi etkilememesini sağlamak için değil, aynı zamanda dumanı etkili bir şekilde boşaltmak için uygun bir kutu geliştirmek.

4Teknik parametreler

4.1 Tüm makine: radyasyon koni, çakma cihazı, nozel, basınç plaka mekanizması ve destek çerçevesi, sıcaklık kaydedici, gaz sistemi, sinyal alma ve işleme, bilgisayar vb.

4.2 numune rafları, levha ve basınç levhası: 2 numune rafı ve diğer parçaların armatürleri, 1,5 mm duvar kalınlığındaki paslanmaz çelik raflardan yapılır.25 mm x 25 mm kare çelik tüp boyutu yapılır, toplam boyutu 275 mm * 230 mm.

4.2.2 seviye koruması 220 mm yan uzunluğu, 4 mm kalınlığı.Yatay koruma tahtası koruma tahtasının köşesine monte edilen 16 mm çapında dört tripod ile taban çerçevesinin 260mm üzerinde sabitlenmiştir1. Tahtın ortasında çapı 150 mm olan dairesel bir açılış kesilir ve açılışın üst kenarı yatay düzlemle 45° ve genişliği 4 mm olan bir çember halinde kesilir.2 kök uzunluğuna sahip çiftlik rafları 355 mm'den daha az, 20 mm çapında çelik dikey rehber çubuğu, her kısa tarafta destek çerçevesinin orta noktasına yerleştirilmiştir.iki dikey rehber çubuğu arasında 25 mm×25 mm yatay ayar çubuğu monte edilir..

4.2.3 Düzenleme çubuğu rehber çubuğuna kaydırabilir veya vidalar ile manuel olarak belirli bir konuma bağlanabilir. Düzenleme çubuğu ortada dikey bir delik koluyla donatılmıştır.12 mm çapında ve 148 mm uzunluğunda dikey kaydırma çubuğunu sabitlemek için kullanılanKaydırma çubuğuna 180 mm yan uzunluğu ve 4 mm kalınlığında kare bir presleme plağı yerleştirilir.Basınç plaka dengesi dönen kol aracılığıyla koruma plakanın alt alt alt yüzeyi itmek, yatay ayar çubuğunun altına ve dikey kaydırma çubuğunun alt ucuna yerleştirilmiştir.

4.2.4 Döner kolun bir ucunda dikey kaydırıcının alt ucunun merkezinde bir yuvarlak vardır ve diğer ucunda ayarlama dengesi çekici yerleştirilmiştir.Karşı ağırlık farklı kalitelerde numuneleri dengeleyebilir ve numune ile koruyucu plaka arasında 20N sabit bir basınç uygulayabilirTest sırasında, numune çökebilir, yumuşayabilir ve erimeyebilir, basınç plakanın yukarı hareketini sınırlamak için ayarlama ve konumlandırma aygıtı sağlanır, maksimum mesafe 5 mm'dir.ve bant basınç plaka ve koruyucu plaka arasında kullanılabilir

4.3 Radyasyon koni

4.3.1 Radyasyon konusu: 3kw nominal güç, radyasyon yoğunluğu: 10kW/m2 ~ 70kW/m2 ısıtıcı eleman, ısıtıcı elemanın uzunluğu 3500mm, enlem 8,5mm paslanmaz çelik elektrik borusu,yuvarlak bir masa şeklinde sarılır ve koruyucu kapak kabuğuna monte edilirKabukların toplam yüksekliği (75±1) mm, üstünün iç çapı (66±1) mm ve altının iç çapı (200±3) mm'dir.Kalkanın iç ve dış kalınlığı 1 mm paslanmaz çelik, orta klip 10 mm kalınlığında ve nominal yoğunluğu 100kg/ M2 seramik lif yalıtım malzemesidir.Isıtma elementi, çelik iğne ile koruyucu kapağın iç yüzeyine sıkıca sabitlenir., ve koruyucu kapağın altındaki elektrikli ısı borusunun kazara gevşemesinin önlenmesi için koruyucu kapağın çevresine eşit mesafede 4 sıkıştırıcı sabitlenmiştir.Dikey olarak çıkarılırken, yara ısıtma elementi kalkanın üstündeki açılış alanının% 10'undan fazlasını engellemez.
