Döner Dayanıklılık Denetleyicisi Sandalye Test Makinesi BIFMA 5.1 Ofis Oturma Mobilyaları İçin

Döner Dayanıklılık Testi, DIN 4551, EN 1335, NEN 1812 ve BIFMA 5'e göre sandalye sabitleme için yükleyici ve aksesuarlar ile oturma mobilyaları için kullanılır.1.

Ofis sandalyeleri, tabure, gaz yayları için kullanılır, test edilen birimler standartlar tarafından belirlenen tüm test prosedürüne veya seçilmiş bireysel testlere maruz kalır.

Sınav eksenlerinin her biri, bir dokunmatik panelden çalıştırılan ve PLC tarafından kontrol edilen kendi denetim cihazlarına sahiptir.

Uygulama

• Ofis sandalyesi üreticileriKalite güvencesi ve ürün geliştirme testleri

• Mobilya test laboratuvarları¢ Üçüncü taraf sertifikasyonu ve uyum testleri

• Alışveriş ve kalite departmanları¢ Tedarikçi yeterliliği ve giriş denetimi

• Ergonomik koltuk üreticileriDöner mekanizmanın dayanıklılığının doğrulanması

• Taş ve gaz yayları üreticileriEkipmanın dayanıklılık değerlendirmesi

• Araştırma kurumlarıÜrün karşılaştırmalı analizi ve malzeme çalışmaları

Şuna uygulanır:Döner koltuğu olan her türlü sandalye.

Özellikler

Standartlar
DIN 4551, EN 1335, NEN 1812, BIFMA X5.1BIFMA X5.4, BSI/BS 5459, EN 581-2

Üzerinden

1 test çerçevesi

1 elektrikle çalıştırılan döner test cihazı

1 hareketleyici yük kontrolü, piston çapı 80mm, piston yürütme 500mm, 2500N

DIN EN 1335 uyarınca çapı 200 mm'lik 1 kardanik sıkıştırma bağlantısı

1 adet standart sabitleme elemanı aralığı

1 yük hücresi 5kN - 1 set durak, sıkıştırıcılar

Sıkça Sorulan Sorular

S1: Bu ekipman ne için kullanılıyor?
Bu makine, sandalye dönen mekanizmaların dayanıklılığını, yük altında yıllarca tekrarlanan dönüşü simüle ederek test eder.Üreticilerin ürün kalitesini doğrulamasına ve piyasaya sürülmeden önce uluslararası sertifikasyon gereksinimlerini karşılamasına yardımcı olur.

S2: Makine nasıl çalışır?
Denetleyici, koltuğa ağırlıklı bir yük koyar ve koltuğu veya platformu kontrol edilen bir hızla (dakikada 515 dönüş) 120.000 döngüye kadar döndürür.PLC ve dokunmatik panel denetimleri kolay kurulum ve izleme sağlar.

S3: Hangi standartlara uyuyor?
BIFMA X5'i destekliyor.1BIFMA X5.4, EN 1335, DIN 4551, NEN 1812, BS 5459 ve EN 581-2. Birincil test referansı BIFMA X5.1-2002, Test No. 9, BIFMA X5.1-2017'ye dayalı prosedürle.

S4: Hangi tür sandalyeler test edilebilir?
Dönerli koltuğu olan tüm sandalyeler türleri, ofis sandalyeleri, tabureler ve gaz yaylı koltuklar dahil olmak üzere, dahil olan sabitleme elemanları ve yük bantı kullanarak test edilebilir..

S5: Ana test parametreleri nelerdir?
Yükleme ağırlığı: 102 kg (225 lb) ayarlanabilir. Döngü hızı: 515 dönüş/dakikada. Test süresi: 120.000 döngü. Dönüş aralığı: 0 360°. Sayaç kapasitesi: 999,999 döngü.

S6: Makineyle birlikte ne geliyor?
Paket, bir test çerçevesi, elektrikle çalıştırılan döner bir test teçhizatı, pnevmatik aktüatör (80 mm delik / 500 mm vuruş / 2.500 N), kardanik bağlantısı olan 200 mm yük tabanı, sabitleme elemanları,5 kN yük hücresi, ve duraklar/kapaklar.

S7: Hangi güç kaynağı gerekiyor?
Tek fazlı AC 220V 50Hz 5A.

Referans Doküman: BIFMA X5.1-2017 Döner Test

a) Sandalye bir platformda tutulur. Ya koltuk ya da platform dönmekten tutulur.

b) Eğer koltuk ayarlanabilirse, maksimum koltuk pozisyonuna ayarlayın. Diğer ayarlanabilir özellikleri normal kullanım durumuna ayarlayın.

c) 122 kg (270 lb) ağırlıklı bir yük, koltuğa, yükün ağırlık merkezinin 1. resimde gösterildiği gibi, dönme eksenin merkez çizgisinden 51 ila 64 mm (2 ila 2,5 inç) önde olması şeklinde yerleştirilir.

d) Dönüştürme aygıtı aşağıdakilerden en azını döndürmek için ayarlanmalıdır: mevcut dönme aralığı veya 360 derece ± 10 derece. Eğer mevcut dönme aralığı 360 derece'den azsa,Deneme makinesinin dönüşü, döner mekanizmanın duraklamalara dokunması, ancak devre dışı bırakılmaması için ayarlanmalıdır.Dönüşüm iki yönlü veya tek yönlü olabilir.

e) 360 derece dönen sandalyeler için, bir döngü bir tam dönüştür. 360 dereceden daha az dönen sandalyeler için, bir döngü bir duraktan diğer duruma dönmektedir.

f) Koltuk veya platform dakikada 5 ile 15 arasında bir hızda 60.000 döngü boyunca dönmelidir.

g) Koltuk yüksekliği ayarlanabilirse, yüksekliği en düşük konumuna ayarlayın.

(h) Tüm sandalyeler için, toplam 120.000 döngüye kadar testin 60.000 döngüsüne devam edilmesi.

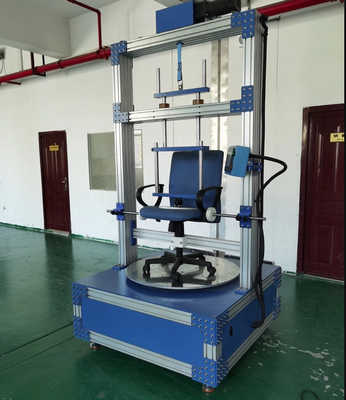

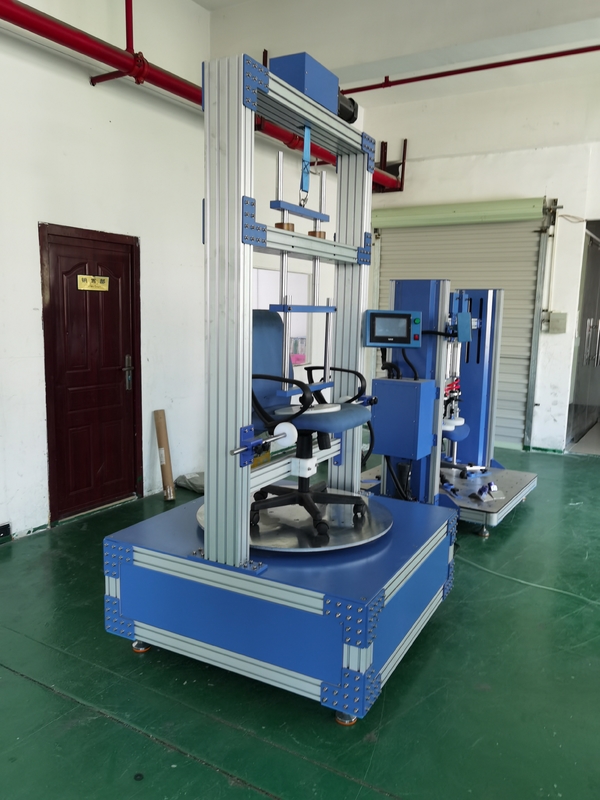

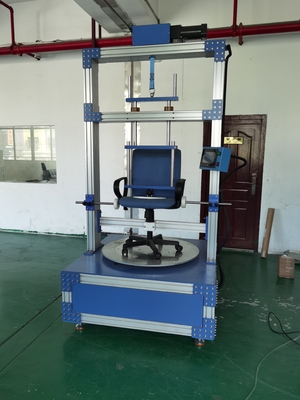

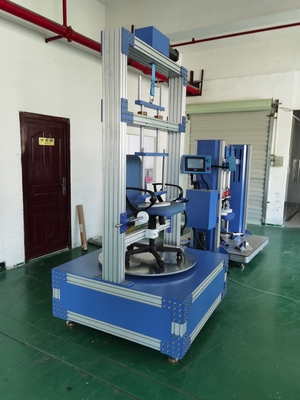

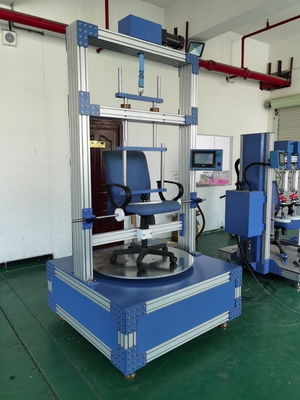

Test resmi:
