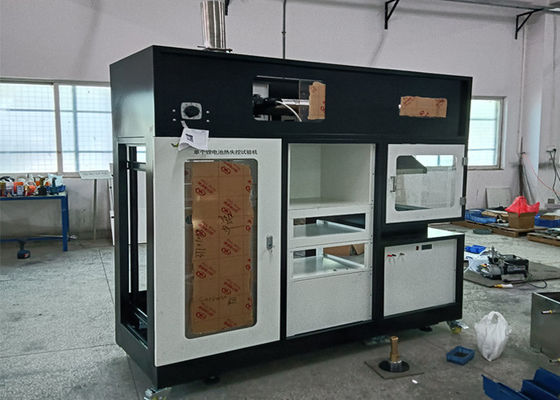

UL 9540A Pilde Termal Kaçış Ateş Yayılımı Değerlendirme Testi Yöntemi

Tanıtımlar
Yanma sırasında tek bir 21700 lityum bataryası tarafından salınan toplam ısı miktarına uygulanır; bireysel hücrelerin çapı 48 mm ve yüksekliği 80 mm. 21700-5500mAh 3.6V/4.2V 19.8Wh.

İlke

Yanma ürünlerinin gaz akışındaki oksijen konsantrasyonundan ve yanma ürünleri sırasında ısı salınımı hızından hesaplanan oksijen tüketimi temelinde tasarlanmıştır..Cihaz, tek bir 21700 lityum pilin yanması sırasında ısı salınım hızını doğru bir şekilde ölçebilir.

Uygulama
Elektrikli ve elektronik ürünler
Ev aletlerinin bileşenleri ve aksesuarları

Standartlar

1. Refer to UL9540A "Test Method for Evaluating Thermal Runaway Fire Propagation in Battery Energy Storage Systems to evaluate the test method of thermal runaway fire propagation in battery energy storage systems" standard design;
2. GB/T16172-2007, ISO5660-1:2002 "Kültürlerin Sıcaklık Serbestleme Hızı için Deneme Yöntemi" standardına başvurun.

Özellikleri

1Kontrol bölümü gömülü endüstriyel bilgisayar kontrolünü benimsiyor, sinyal toplama ve işleme 16 bit yüksek hassasiyetli kart kartını benimsiyor, doğruluk seviyesi yüzde bir'e ulaşabilir,istikrarlı performans, iyi tekrar edilebilirlik.
2Bilgisayar kontrol arayüzü: yüksek kaliteli ekipman ve enstrümanlama profesyonel geliştirme yazılımı kullanımı (Labview), sıkı arayüz, yüksek derecede otomasyon,Tüm zahmetli prosedürler ve işlemler bilgisayara entegre edildi., yanıt hızı çok hızlı, kullanımı kolaydır, kullanıcı dostu arayüzü, aptal kalıcı çalışma.
3İşletim yazılımı: Windows XP arayüzü, Labview tarzı, mükemmel güvenlik mekanizmaları. Yanma ısı salınımı hızı, toplam ısı salınımı, duman konsantrasyonu için bilgisayar çıkış verileri.Isı akışının gerçek zamanlı görüntülenmesi - zaman eğrisi, toplam ısı salınımı hızı - zaman eğrisi, test sırasında duman üretimi.
4Birçok araştırma enstitüsü ve bilimsel araştırma birimi ile işbirliği yapıyoruz. Örneğin: Acil Durum Yönetimi Bakanlığı'nın Sichuan Yangın Araştırma Enstitüsü,Devlet Şebeke Elektrik Enerjisi Araştırma Enstitüsü vb..

Teknik parametreler

1Kutu yapısı:test ve kontrol kutusu analitik dolaplar, analitik dolaplar ve deneysel operasyon dolaplarının kombinasyonu ile entegre tasarım yapılabilir.Test platformunun üst kısmı koruyucu bir ekran olarak sertleştirilmiş cam bir gözlem penceresi ile monte edilir., ve gözlem penceresinin alt kısmı gaz patlamasını önlemek için basınç rahatlatma portu olarak boştur.


2Örnek tetikleme kaynağı:
Dış ısıtma tetikleyici:
2Kompozisyon: sabit basınç kaynağı + elektrikli ısıtma kompozisyonu;
Sürekli basınç kaynağı: güç 0 ~ 5kW sürekli ayarlanabilir;
4elektrik ısıtıcı plaka: 5kw elektrik ısıtıcı plaka ısıtıcı;
5Elektrik ısıtma plakanın özellikleri: uzunluğu 150mm, genişliği 100mm.
6Patlama geçirmez çerçeve 10mm çelik levha, özellik 200mm*200mm;
Kontrol modu: Elektrikli ısıtıcının sabit basınç kaynağı ile kontrol edilmesi, örneğin dış ısıtma ile tetiklenmiş termal kaçışına ulaşması için.
8Sıcaklık tetikleyicisi cihazının kurulum pozisyonu: Sıcaklık cihazının ısıtma yüzeyi, pil monomerinin yüzeyiyle doğrudan temas halinde olacaktır.


3Lityum pil aşırı şarj tetikleyici:
1Aşırı şarj voltajı: 0 ~ 10V ayarlanabilir;
2Aşağı yükleme voltajı: 30A;.
3Çok fazla şarj gücü: 300VA.
4Patlama geçirmez çerçeve: 10mm çelik levha, özellik 200mm*200mm;


4Toplama, ölçüm ve kontrol sistemi:
1Kompozisyon: toplama kapağı, duman borusu, duman egzoz fanı, gaz deliği plaka ve diferansiyel basınç hava hızı ölçüm cihazı,Termokople duman gazı sıcaklığı ölçüm cihazı, duman sıcaklığı sinyalini veri hesaplamanın deneysel sonuçlarına katılmak için ana kontrol programına, duman egzoz cihazı dolabın üst kısmında yer almaktadır.
2Aksiyel fan: rüzgar hızı ayarlanabilir, standart sıcaklık ve basınç koşullarında, egzoz sistemi egzoz hacmini (g / s) yapabilir: 0 ~ 50, hassasiyet (g / s): 0'dan az.1.
Toplama kapak: konik bir vücut, 450 mm × 450 mm'lik duman toplama ağzı, 150 mm × 150 mm'lik bir kare üzerinde, toplam yüksekliği 350 mm,duman toplama kapısının alt kısmı ve numune yüzeyinden mesafe (210 ± 50) mm
4Açıklama plaka akış ölçer: yüksek hassasiyetli dijital çıkış kullanımı, I/0 plaka hız modülü dönüşümü ile 0-10v gerilim sinyalinin çıkışı,Akışını kontrol etmek için doğrudan bilgisayardan.
5Gazlama deliği plaka: duman toplama kapusunda ve giriş borusunda iç çapı (57 ± 3) mm olan gazlama deliği plakası bulunur.Gaz akışının bileşenlerini homojenleştirmek için;
6Gaz, fan alım borusunun içindeki toplama kapağına (685±15) yerleştirilen bir halka numuneci ile toplanır.Gaz akışı bileşenlerini homojenleştirmek için, delikler gaz akışının ters yönündedir, bu da kurumadan korunur.
7Hava akışı sıcaklığının ölçümü; dış çapı 1,5 mm'lik zırhlı bir termoelektrik sızıntı ile ölçülür. Açıklık plaka akış ölçümünün (100 ± 5) mm'lik yukarısında yerleştirilmiştir.Egzoz borusunun eksen pozisyonu.
8. Egzoz borusu: paslanmaz çelikten yapılmış, borunun çapı 114 mm, uzunluğu yaklaşık: 1500 mm, fanlar, akış sayaçları, sensörler vb. ile donatılmıştır.Test tamamlandıktan sonra, yanma ürünleri yanma odasından atmosfere boşaltılabilir. Havalandırma performansı test gereksinimlerine göre ayarlanır,ve test sonuçlarının doğruluğunu sağlamak için hava akışı hızı belirli bir aralıkla sınırlandırılmalıdır..

                                               Toplama, ölçüm sistemleri

5.Gaz örneği toplama ve ön işleme cihazı:
1Gaz örneği alma ve ön işleme cihazı bir halka örneği alıcı, filtreleme sistemi, emme pompası, kondansör ve diğer bileşenlerden oluşur;
2Kırılgan örnekleyici, egzoz borusuna monte edilmiş ve boruyla konsantrik olan, homogenizasyon hava akışı cihazına sahip bir halka örnekleyici;
3Üç aşamalı filtreleme, yüksek sıcaklığa dayanıklı, asit ve alkali korozyona ve oksidasyona dayanıklı, filtre hassasiyeti en az 0.45 ~ 50um;
4Kolay monte edilebilir ve sökülebilir yapıyı kullanan filtre kartuşu montajı; hava koruma filtresinin drenaj fonksiyonuna sahip ikincil filtrasyon cihazı,Gazda bulunan katı maddelerin güvenilir bir şekilde ayrılması, filtrasyon doğruluğu en az 0.2um-20um; soğutulduktan sonra örnek gazındaki suyu filtrelemek için üçüncül filtrasyon cihazı.Filtre silindir ayırmak ve filtre ortamı değiştirmek kolaydır;
5Gaz örneğini çıkarmak için vakum pompası kullanılır, vakum pompası düşük gürültü ve küçük titreşimlere sahiptir, pompalama akış hızı 36L/dakikadır ve maksimum çıkış basıncı 7KG'dır;
6Sıkıştırma soğutma kondansörü ile donatılmış: 0 ~ 5 °C'lik çiy noktası sıcaklığı;
7Alman KNF import diafragma pompası ile donatılmış, akış hızı 33 L/min, vakum: 700 mmHg, basınç: 2,5 bar;
Kendini temizleyen sistemle donatılmış numune gaz borusu, deneyin tamamlanmasından sonra temiz numune gaz borusunun tersine üflenmesine ayarlanabilir.


6.Yandırıcının ve gaz kaynağı sisteminin kalibrasyonu:
Kalibrasyon yakıcısı olarak bakır borular vb. ile donatılmış olan yakıcı, yakıcı gazı genişletmek ve eşit yanmak için lif doldurma ve filtreleme cihazını benimser.
2Kalibrasyon yakıcı gaz kaynağı sistemi, düzenleyiciler, basınç ölçerleri, MFC vb. için, yanma için istikrarlı bir gaz kaynağı sağlayabileceğini belirlemek için.doğrusal ± 0%5 F.S., yanıt süresi ≤ 2 saniye.
Kalibrasyon yakıcısı, kolay kullanım ve doğru konumlandırma gerektiren bir klip türü armatürle radyasyon koni altında askıya alınabilir ve monte edilebilir.
4Tüm test sisteminin tepkisini kalibre etmek için, kare bir açılışı ve kare kesimi olan bir tunç boru kalibrasyon yakıcısı olarak kullanılır.(500±100) mm2 alanı olan bir delik, bir bahçe şeklinde metalle kesilir., gazın yayılması için açılış bir tel örgü ile kaplıdır ve gaz akışının homojenliğini artırmak için boru seramik liflerle doldurulur.

Oksijen (O2) analizatörü: Almanya (Siemens) SIEMENS, paramagnetik tip.

a.Öğretim aralığı: (0-25) %.

b.Sinyal çıkışı: 4-20mA;

C. 100×10-6 çözünürlük

d.Nitelikli nem: <90% (kondansiyon yok)

e.Düzgünlük sapması: <±0,1% O2;

f.Sıfır sürüklenme: ≤0,5%/ay;

Aralık kayması: ≤0.5%/ay

h. İç sinyal işleme süresi 1S'den daha az;

Yanıt süresi: T90 <5 saniye

k. Tekrarlanabilirlik: <±0,02% O2;

Yerel ekran: LCD sıvı kristal ekran (arkaplan ışığı ile)

m.Analog çıkış: 420mA 750Ω

n. Çevre sıcaklığı: 5 °C ~ +45 °C; güç kaynağı: 220VAC ± 10%, 50 ~ 60Hz.

o.Analyzatörün 30 dakikalık gürültü kayması %0,01'den fazla değildir; veri alma çıkışının çözünürlüğü %0,01'den iyidir;

7Karbon dioksit (CO2) analizörü: Almanya AGM Sensörler ayrımcılık yapmayan kızılötesi (NDIR) sensör modülü:

1) Ölçüm prensibi: ayrımcılık yapmayan kızılötesi NDIR, çift dalga boyutu, tek ışın.

2) Ölçme aralığı:0-10%

3) Yanıt süresi: ≤6s.

4)Dikkat: tam ölçek ± 2% FS

5) Dayanıklılık: tam ölçek ± 2% FS (12 aydan fazla)

6) Tekrarlanabilirlik: ±0,2% (sıfır noktasında), 1% (örnek gazında)

7)En düşük algılama değeri: %1 FS tam ölçek

8)Düzgünlük Hatası: %2 FS tam ölçek

9) Durum / hata kontrolü: iki renkli LED ekranı

10) Durum / arıza çıkışı: +5V HCMOS 34-Pin konektöründe

11) Analog çıkış: 420mA 750Ω

12) Çevre sıcaklığı:5°C+45°C

(13) Güç kaynağı: 220VAC ± 10%, 50 ~ 60Hz 5000W

(14) 30 dakikalık analizör gürültü hareketleri 100 × 10-6'dan fazla değildir.

8Karbon monoksit CO analizörü: Almanya AGM Sensörler ayrımcılık yapmayan kızılötesi (NDIR) sensör modülü: (iletilmez)

1) Ölçüm aralığı: 0 ‰ %;

2) Yanıt süresi: <6s

3) Tekrarlanabilirlik: 0,1 ppm

4) Sıfır kayma: ≤2%/haftada

5) Aralık kayması: ≤2%/hafta

6) Doğrusal sapma: <± 1%

9Analizörün gaz akış hızı 3,5L/dakikadır. Analizörün hasar görmesini önlemek için gaz devresi bir akışölçerle donatılmıştır. Akışölçer aralığı 0,5 ~ 5L/dakikadır.Fazla gazı boşaltmak için dağıtılmış bir yönlendirme aygıtı ile donatılmış.

10Kalibrasyon arayüzü gaz analizatörü gaz sensörlerinin kalibrasyonu için ayrılmıştır.

11Duman yoğunluğunu ölçme sistemi:

duman yoğunluğu ölçüm sistemi egzoz borusunda, egzoz fanının ucuna yakın, ışık kaynağı başlatma cihazı, düzeltici mekanizma, sıcaklık ölçüm cihazı vb. tarafından yerleştirilmiştir.duman tozunun birikmesi nedeniyle ölçüm süreci, ışık geçirgenliği% 5'ten fazla azaltılmamalıdır.

13Işık kaynağı:

Işık kaynağı yayıcı cihaz, duman konsantrasyonu testi için spektral dalga uzunluğu 632,8 nm ve rastgele kutuplaşma ile kırmızı ışık kaynağı üretebilen bir helyum-neon lazeridir.Işık kaynağının alıcı ucundaki kontrolörün doğrusallığı ≥99%8 ve istikrarsızlık %0,1'dir.

Işık kaynağı kanalı, ışık kaynağı alımının %100'ünü ve %0'unu düzeltebilen bir kalibrasyon mekanizması ile tasarlanmıştır.dumanın sıcaklığını ölçmek için ışık elemanının bir tarafına bir termokopel monte edilir., ve deney sonuç verilerinin hesaplanmasına katılmak için ana kontrol programına sinyalleri sağlar.

14.Objektif:

50 mm çapında ve 60 mm odak uzaklığındaki konveks lens, böylece duman egzoz borusundan geçen paralel ışın çapı 30 mm'dir.

15Fotoelektrik alıcı eleman:

Japonya Hamamatsu monokristalin silikon fotoelektrik elementi, alınan ışık ışığının yoğunluğunun değişmesi yoluyla duman yoğunluğunu belirlemek için kullanılır.ve ışık yoğunluğunun ölçüm doğruluğu %5'ten az olmamalıdır..

16.Optik sistem dedektörünün kromatiklik standart fonksiyonunun doğruluğu % ± 5'ten az olmamalı ve çıkış doğrusallığı % 5'in içinde olmalıdır.

17.Optik duman yoğunluğu ölçer, egzoz borusundaki dumanın tekel dağılım pozisyonunda kurulur, ışık ışığı egzoz borusundan dikey olarak geçebilir,Optik duman yoğunluğu ölçüm cihazının kurulması hız ölçümünü ve örneklemeyi etkilemez., optik duman yoğunluk ölçümünün cam penceresi, kuarttan yapılmıştır.

18Kontrol sistemi:
1Bilgisayar kontrol arabirimi modu: Bilgisayar kullanımı + profesyonel yazılım kontrolü, yönlendirilmiş çalışma, güvenli ve güvenilir kullanımı kolay,Tüm zahmetli prosedürler ve işlemler bilgisayara entegre edildi., yanıt hızı çok hızlı, kullanımı kolaydır, kullanıcı dostu arayüzü, aptal kalıcı çalışma.
Yazılım, enstrüman ve ekipman için özel bir geliştirme yazılımı olan LabeView ve veri alma kontrol kartını benimser; kontrol testi sırasında test verilerini gerçek zamanlı olarak görüntüleyebilir,ve otomatik veri hesaplama gerçekleştirmek, deney raporlarının ve ölçüm sonuçlarının alınması ve işlenmesi, verilerin kaydedilmesi ve çıkartılması; yüksek zeka, yönlendirilmiş menü işlemi özelliklerine sahiptir,basitlik ve sezgisel işlem, bu da test sonuçlarını daha doğru hale getirir.
3Dahili ekipman öncesi kalibrasyon ve çalışma kalibrasyon prosedürleri, farklı radyasyon aydınlatma koni sıcaklığı altında ekipman doğruluğunu tartmak için uygun olabilir,Optik devrenin sıfır düzeltmesi, her bir sensör doğruluğu kalibrasyonunun analizatörü;
Oksijen analizörünün, karbondioksit analizörünün, karbonmonoksit analizörünün tek veya çift nokta kalibrasyonu da dahil olmak üzere bireysel sensör kalibrasyon modları ayarlanabilir.Farklılık mikro basınç dönüştürücüEn iyi doğrusallığı elde etmek için duman yoğunluğu ölçüm sistemi, tartma cihazı, kütle akış kontrolü;
5C parametresi kalibrasyonu: İki kalibrasyonun C faktörü sapması% 5'ten fazla değildir ve ekipman kalibrasyondan sonra istikrarlı bir şekilde çalışır, bu da gerçek ve güvenilir ölçüm sonuçlarını sağlar.
Durum kontrol arabirimi, cihazın her bir sensör bileşeninin çalışma durumunu bir bakışta alabilir; her sensörün çalışma değerlerini kaydedebilir,Farklılık mikro basınç sensörü dahil, baca sıcaklığı, oksijen analizatörü, karbondioksit analizatörü ve karbon monoksit analizatörü; rapor şablonu, grafik ve sayısal değer modlarını gösterebilen EXCELL biçimindedir.
7 ısı salınımı hızı, çakma süresi, çakma ısısı, kütle kaybı hızı, duman salınımı hızı, yanmanın etkin ısısı, CO2, CO üretimi vb. gibi malzeme özelliklerini doğrudan ölçebilir.;test verisi çıkışı, kaydedilebilir ve yazdırılabilir; güçlü özelliklerle, özellikle birden fazla eğri ile karşılaştırılabilir,malzemenin yanma özellikleri arasındaki farkı sezgisel olarak karşılaştırabilirsiniz.
8Kaptırma sistemi, oksijen konsantrasyonu, sıcaklık, ısı salınım hızı, delik plaka akış ölçer, termokopüler, sıcak duman gazı akış hızı toplayabilir ve kaydedebilir.numune yakma ve söndürme süresi, toplam oksijen tüketimi, kütle kaybı oranı, toplam ısı salınımı, karbondioksit üretimi ve karbon monoksit üretimi eğrileri, tüm bu süreçte niceliksel eğriler ve gerçek zamanlı veriler.Kaydedilebilir ve basılabilir..
9İncinme sistemi: güvenlik kesme aygıtı ile yüksek voltajlı kıvılcım jeneratörü, yüksek voltajlı otomatik iltihaplama, otomatik konumlandırma, örneği yanma platformunda, iltihaplayıcı iltihaplama ile,Çakma hızı hızlı., test sonuçlarının doğruluğunu sağlayabilir.

Yazılım Çalışma Sayfası
