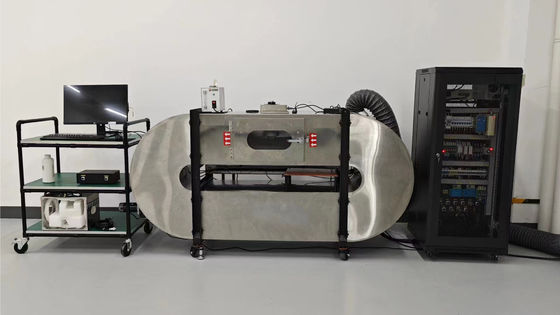

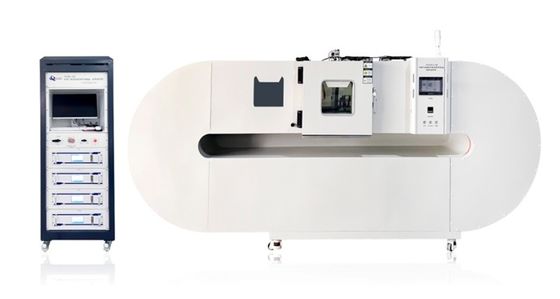

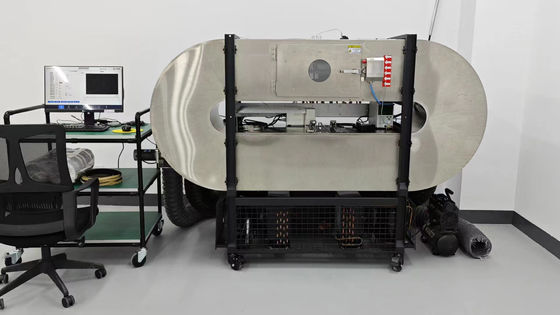

EN54-7/EN14604 Duman yangın dedektörü test tüneli

Ürünün tanıtımı

I. Uygulama alanı:

1.1 Dağınıklık ışığına uygun olarak monte edilen sivil binalar için geçerlidir.iletilmiş ışık prensibi (fotoelektrik prensibi) bağımsız duman algılayıcı yangın algılama alarmlarının alarmının çalışması, nokta tipi duman algılayıcı yangın dedektörleri her işlevsel testte.

1.2 Test öğeleri:

1.2.1 Yanıt eşiği testi

1.2.2 Fonksiyon testi

1.2.3 Kutupluk tersine dönüş testi

1.2.4 Güçlenme testi

1.2.5 Tekrarlanabilirlik testi;

1.2.6 yönelim testi;

1.2.7 tutarlılık testi;

1.2.8 Hava akışı testi;

1.2.9 Çevre ışığı testi;

1.2.10 Yüksek sıcaklık testi

II standart

2.1 EN54-7"noktalı duman dedektörleri": EN14604'e uygun

III. Ana teknik özellikler:

3.1 Halka kutusu: modüler tasarım, sensör ön deliği, özel üretim fiş çerçeve arayüzü, yükseltme ve genişleme alanı;

3.2 Kontrol kısmı: GXWORKS2 ve GOOLMAYHMI geliştirme yazılımı tarafından geliştirilmiş, net ve basit bir arayüzü olan, otomatik alarm, hava değişikliği, kayıt, otomatik açı dönümü,Rüzgar hızı değişimi, vb. ve rüzgar hızı, sıcaklık, konsantrasyon ve duman artış hızı gibi test parametrelerini gösterir.

3.3 Optik yoğunluk ölçer: yansıtıcı, titreşim yalıtımı tasarımı, otomatik sıfır düzeltmesi, duman kirliliği ölçüm sapmasının otomatik düzeltmesi;

3.4 Deneme dumanı: sıvı parafin aerosol jeneratörünün kullanılması. Parçacık boyutlarının eşit dağılımı, istikrarlı duman üretimi, parçacık boyutu duman parçacıklarının sayısının% 90'ından fazlasını oluşturur.Otomatik duman üretimi, kontrol makinesinin duman yükselişi hızının kapalı döngü kontrolü, boru hattından kalan dumanı otomatik olarak kaldırır;

3.5 Dolaşımlı rüzgar, duman karıştırma ve ısıtma ekleme kutusu: altı dolaşımlı fan, PWM kontrolü kullanan fan, iki katmanlı duman karıştırma tahtası, SCR kontrolü ısıtma çubuğu;

3.6 Motorlu kaldırma plağı: Servo motorla kontrol edilir, adapter plağı ile ayarlanan duman kurulumunun kaldırma plağının azimutunu otomatik olarak kontrol eder;

3.7 Egzoz dumanı ve hava değişimi kısmı: yüksek akışlı fan ile, bilgisayar programı ile kontrol edilen kontrol valfi ile kontrol edilir.

3.8 Hava alım sistemi: duman kutusuna temiz hava alımını sağlamak için çok katmanlı filtreler kullanılır.

IV. Ana teknik parametreler:

4.1 Aracın bileşimi: halka şeklindeki kutu, duman üreten cihaz, test alanı, duman konsantrasyonu ölçümü, hava akışını düzenleyen kısım ve ölçüm bölümünden oluşur;

4.2 Test kutusu:

4.2.1 Kompozisyon: Test alanından, motorlu kaldırma diskinden, duman egzozu ve hava değişimi bölümünden, hava alma bölümünden ve ölçüm bölümünden oluşur;

4.2.2 Yapı: Kapalı döngülü hermetik kutu yapısı. Kutu üç katmandır, iç katman alüminyum folyo, orta katman kauçuk-plastik yalıtım katmanıdır.ve dış kabuğu yüksek sıcaklıklı elektrostatik pişirme boyası.

4.2.3 Spesifikasyon: test alanı 425mm*425mm*1100mm'dir;

4.2.4 Hava akışı hızı: 0.8m/s±0.1m/s, 0.2m/s±0.04m/s, 1.0m/s±0.2m/s;

4.3 Duman üreten cihaz:

4.3.1 Deneme dumanı: sıvı parafin aerosol jeneratörü kullanılarak;

4.3.2 parçacık boyutu: 0.2mm ~ 1.0mm, duman parçacıklarının sayısının% 90'ından fazlasını oluşturur;

4.3.3 İyi yeniden üretilebilirlik ve parçacık büyüklüğü dağılımının istikrarlılığı;

4.3.4 Duman kutusuna duman enjeksiyon hızı: fotoelektrik dedektör (m değeri): 0.015dBm-1 min-1≤Δm/Δt≤0.1dBm-1min-1;

4.3.5 Duman üretiminin ve test dumanının istikrarı: duman yükselme hızı dBm-1min-1'in istikrarını izleyerek test dumanının istikrarını sağlamak;

4.3.6 Duman üretimi kontrol modu:

4.3.6.1 Duman yükselişi modu: önceden belirlenmiş duman yükselişi hızına göre duman konsantrasyonunu kademeli olarak arttırmak ve işlemi sırasında duman yükselişi hızını kapalı döngüde düzeltmek;

4.3.6.2 Sürekli duman modu: duman konsantrasyon değerini, dumanın sabit konsantrasyon seviyesine yükselmesinden sonra önceden belirlenmiş seviyeye tutun.ve sabit duman konsantrasyonunun dalgalanma hızı ±0'dan fazla değildir..01 dB/m.

4.4 Yanıt eşiğinin ölçümü:

4.4.1 Ölçüm yöntemi: optik yöntemlerle ölçüm yapılır.

4.4.2 Yanıt eşiğinin optik yöntemle ölçümü.

4.4.2.1 çalışma prensibi: ışık duyarlılığı katsayısı m değeri (birim dB / m) ile, fotoelektrik dedektör tarafından ölçülen duman yoğunluğunun detektör alarm anı, yaniışık duyarlılığı katsayısı m değeri (birim dB / m) ile, hesaplama formülü m = (10 / d) lg (P0 / P);

4.4.2.2 Optik ölçüm uzunluğu: 1,1m'den fazla değil;

4.4.2.3 Yayıcı: 800nm ~ 950nm dalga boyu ışın;

4.4.2.4 Yanıt süresi (T90): ≤3s;

4.4.2.5 Ölçüm aralığı: Işık azaltma katsayısı aralığı 0,001 ~ 1,1dB/m;

4.4.2.6 Ölçüm hatası: (m*5%±0,02) dB/m;

4.4.2.7 Çözünürlük: 0.001dB/m;

4.4.2.8 Her ölçümden önce ölçüm cihazının ölçümü temiz havada (sıfır noktası) ölçümle karşılaştırılır ve ölçüm hatası ≤0.02dB/m'dir;

4.4.2.9 Işık kaynağı: 800nm~950nm kızılötesi ışık kaynağı;

4.4.2.10 Alıcı: Japonya Hamamatsu silikon ışık tüpü.

4.5 Yüksek sıcaklık testi:

4.5.1 Duman kutusu çalışma sıcaklığı: oda sıcaklığı ~70°C;

4.5.2 Sıcaklık artış hızı: <1°C;

4.5.3 Isıtma gücü: 3kw;

4.5.3 Sıcaklık tekdüzeliği: test alanının kesimindeki her bölgenin sapması ≤ 0,2 °C;

4.5.4 Tek tuşla başlatma, alarm otomatik tanımlama, açı dönümünün otomatik tamamlanması, soğuk eşiği testi, ısıtma, ısı koruma, yüksek sıcaklık eşiği testi, kayıt, açı sıfırlama.Sıcaklık eğrisi, duman konsantrasyon eğrisi, artış duman oranı eğrisi görüntülenebilir;

4.6 Flaş cihazı:

4.6.1 Yapı: İç tarafında parlak alüminyum folyo ile kaplı 4 içilemez yüzeyi olan altıgen kübik bir kutu;

4.6.2 Floresan lambalar: Her bir floresan lambanın gücü 30 W, renk sıcaklığı 3200 K^-4200 K ve çapı yaklaşık 380 mm'dir. Dört kapalı yüzeyden her birinin iç tarafına sabitlenirler.

4.6.3 Detektör, altıgenin üst yüzeyinin merkezine öyle yerleştirilmiştir ki, ışık üst, alt ve yanlardan detektöre ulaşabilsin;

4.6.4 Lamba: kullanımdan sonra ilk 100 saat yaşlanmak, lambanın hurdaya atılmasından sonra 2000 saat kullanmak;

4.6.5 Dış boyutları: 380 * 380 * 380mm.

4.7 Kontrol bölümü:

4.7.1 iki bölümden oluşur: dokunmatik ekran ve bilgisayar kontrol kısmı;

4.7.2 Test eğrisi: duman konsantrasyon eğrisi, yükselen duman eğrisi;

4.7.3 Veri erişimi ve kaydı: Deneme verilerinin otomatik depolanması, her bir öğe için en fazla 10000 öğe, EXCEL raporu oluşturabilir;

4.7.4 Veri toplama: toplama kartından, sıcaklık modülünden, AD modülünden oluşur;

4.8 Genel yapı:

4.8.1 Şasi malzemesi: Yüksek kaliteli çelik levha, yüksek sıcaklıklı elektrostatik pişirme boyası ana gövde;

4.8.2 Toplam boyutlar: uzunluk * genişlik * yükseklik 2600mm * 820mm * 1640mm;

4.8.3 Kutu malzemesi: USU304 # paslanmaz çelik, ortası 10 mm ısı yalıtım pamuk;

4.8.4 Bağlama yöntemi: ekipman, volanlarla birlikte gelir (frene sahip), tüm duman kutusu toplam kaldırma (150 mm) ile ayarlanabilir

4.8.5 Güç kaynağı: AC220V, toplam güç 3,5KW.

4.9 Çevrenin kullanımı:

4.9.1 Uygulanabilir ortam sıcaklığı: 13°C-35°C;

4.9.2 Uygulanabilir göreceli nem: 55% ± 20

4.9.3 Yer düz ve sağlam olmalıdır;

4.9.4 Çevre havalandırması;

4.9.5 titreşim ve ışık önleyici ortam
