BS EN 1363-1 Yangına dayanıklı fırın yatay

BS EN 1363-1 Yük taşıyan olmayan parçalar için yangına dayanıklılık testi için yatay fırın

BS EN 1363-1 Bina bileşenleri için yatay fırın

I.Uygulama alanı:

Standart yangın koşullarında yangın direnci özelliklerini belirlemek için binalarda (yapıtlarda) iç ve dış kullanım için kullanılan tüm çelik yangın geçirmez kaplama türlerine uygulanabilir.

II. Standartlar:

2.1 BS EN 1364-2: 2018 "Tavanların yük taşımayan parçaları için yangın direnci testi. Bölüm 2" test standardına uygun.

2.2 BS EN 1365-2: 2012 "Yük taşıyan parçalar için yangın direnci testi: 2. bölüm: zemin ve çatılar" test standardına uygun.

2.3 BS EN 1365-3:2000 "Yük taşıyan elemanların yangın direnci testi: 3. bölüm: kirişler" test standardına uygun.

2.4 BS EN 1365-4:1999 "Yük taşıyan elemanların yangın direnci testi: Bölüm 4: Sütunlar" test standardı.

2.5 BS EN 1363-1:2020 "Ateş direnci testleri 1. Bölüm: Genel standartlar" test standardına uygun.

2.6 BS EN 1366-6: 2004 "Yardımcı tesislerin yangın direncini test etmek. Yüksek erişim ve içi boş zeminler" test standardına uygun.

2.6 BS EN 13381-1:2020 standardına uygunluk "Yaratıcı elemanların yangın direnci etkisini belirlemek için test yöntemleri" Bölüm I Yatay yapı elemanlarının korunması için yöntemler.

2.7 BS EN 13381-3:2015 standardına uygunluk: "Yaratıcı elemanların yangına dirençli etkisini belirlemek için test yöntemleri III. Bölüm Beton yapı elemanlarının korunması için yöntemler

2.8 Standart BS EN 13381-5: 2014'e uygunluk "Binansevi elemanların yangına dayanıklılığını belirlemek için test yöntemleri V. Beton/basınçlı levha bileşiklerini koruma yöntemleri

2.9 BS EN 13381-6:2012'ye uygunluk: "Yaratıcı elemanların yangın direncini belirlemek için test yöntemleri VI. Bölüm: Çürük çelik boru beton sütunlarını koruma yöntemleri

2.10 BS476-20:1987 "İnşaat malzemelerinin ve yapılarının yangın testi. Bölüm 20: İnşaat elemanlarının yangın direncini belirleme yöntemlerinin genel ilkeleri" ile uyumluluk

2.11 BS476-21:1987'ye uygunluk "İnşaat malzemelerinin ve yapılarının yanma testi. Bölüm 21: Yük taşıyan parçaların yangın direncini belirleme yöntemi

2.12 BS476-22:1987 "İnşaat malzemelerinin ve yapılarının yanma testi. Yük taşımayan parçaların yangın direncinin belirlenmesi".

2.13 BS476-23: 1987 "İnşaat malzemelerinin ve yapılarının yanma testi. 23. Bölüm: Yapıya ait bileşenlerin yangın direncini belirleme yöntemi

III. Yatay fırınAna avantajları:

3.1 Bir fırın birden fazla amaç için kullanılabilir ve birden fazla standartla uyumlu olabilir.

3.2 Her yolun sıcaklığı, basıncı ve akış hızı gibi çeşitli yönlerden veri toplamak ve analiz etmek, işlemek ve

Kontrol, yanma sırasında gerçek bilgilerin gerçek zamanlı olarak yeniden üretilmesini sağlar ve sonuçlar doğrudan mikro bilgisayarın analizi ve belirlenmesinden elde edilir.Tüm makine, sistemin yüksek kaliteli olmasını sağlamak için tüm yüksek kaliteli cihazları benimser., yüksek hızlı operasyon ve gelişmiş.

3.3 Yüksek hassasiyetli alma kartı + çoklu devre modülü + PLC + bilgisayarı benimseyin ve mükemmel istikrar, tekrar edilebilirlik ve yeniden üretilebilirlik ile PID otomatik kontrol modunu uygulayın.

3.4 WINDOWS XP işletim arayüzünü ve küresel hassas ekipman için özel bir geliştirme yazılımı olan Lab View'u benimseyerek, arayüz tarzı taze, güzel ve basittir.ölçüm sonuçları gerçek zamanlı olarak görüntülenir ve mükemmel eğri dinamik olarak çizilir., ve veriler kalıcı olarak kaydedilebilir, okunabilir ve yazdırılabilir. Yüksek zeka, yönlendirilmiş menü işleyişi, kolay ve sezgisel özelliklerle, böylece test sonuçları daha doğru olur.

3.5 Fırının tasarım ömrü 20 yıldan fazladır ve fırın Amerikan GOVMARK (Gomak) teknolojisi ile inşa edilmiştir.Dış katman sıcaklığı oda sıcaklığıdır.; uzun kullanım ömrü, iç katmanın yalıtım malzemesi (giyim parçaları) değiştirilmesi kolaydır.

3.6 Havalandırma kanalının termal koruması, basınç salınımı koruması, sızıntı koruması, gaz sızıntılarının tespiti, gaz hattının güvenlik koruması dahil olmak üzere çoklu güvenlik koruma sistemleri,yakıcı güvenlik koruması ve diğer güvenlik tesisleri tüm açılardan güvenlik faktörünü artırmak için.

3.7 Fırından çıkarılan yüksek sıcaklıklı sıcak hava su ve hava soğutmasıyla soğutulur ve su, enerji tasarrufu geliştiren dolaşım suyu kullanır.

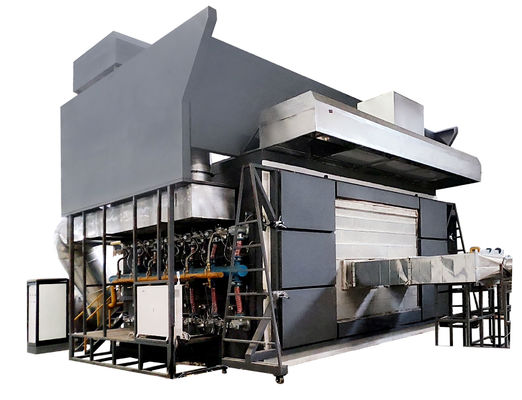

IV Horizontal Furance Fırının yapısal mühendislik tasarımıŞekil 4'e bakın.

4.1 Fırın yapımı: Fırın 15 yıldan fazla sürecek şekilde tasarlanmıştır ve Fırın ABD'den GOVMARK (Gomak) teknolojisi kullanılarak inşa edilmiştir.İç katman 1300°C olduğunda, dış tabakanın sıcaklığı oda sıcaklığındadır; uzun kullanım ömrü, iç tabakanın yalıtım malzemesi (giyim parçaları) kolayca değiştirilir.Dışarıdan içeriye., şöyledir: Birinci katman çelik bir çerçevedir; ikinci katman kırmızı tuğlalarla çevre olarak inşa edilmiştir; üçüncü katman ateşe dayanıklı yüksek sıcaklıklı asbesttir;Dördüncü katman ateşe dayanıklı tuğlalardır.Beşinci katman, 1600°C'lik bir ateşe dayanıklı zirkonyum yüksek sıcaklıklı pamuk içerir.

4.2 Yüksek sıcaklığa dayanıklı malzemeler.

4.2.1 ateşe dayanıklı tuğlalar: en yüksek sıcaklık direnci için kullanım sıcaklığı 1750 °C, uzun süreli yüksek sıcaklık direnci 1600 °C, toplu yoğunluk 1,0 g/cm3,Oda sıcaklığında basınç dayanıklılığı 3'ten daha yüksek.2MPa, 1400 °C'de yeniden ateşlenmiş hat değişimi %0,5, ısı iletkenliği 0.4W/m - K'dan daha iyi.

4.2.2 Yapıştırma için endüstriyel ateşli bağlayıcı: kullanım sıcaklığı 1400°C.

4.2.3 fırına dayanıklı yüksek sıcaklıklı pamuk: 50 mm kalınlığında zirkoniyum içeren yüksek sıcaklığa dayanıklı pamuk, 1600 °C uzun süre dayanıklı bir pamuk,Endüstriyel fırın özel yalıtım malzemeleri.

4.3 Çerçeve malzemesi: "Sektörel Fırın Tasarım Kılavuzu"na göre seçim (üçüncü baskı), Bölüm 11 - Fırının yapısal parçaları, Bölüm 3 - Çelik seçimi, Fırın sütunu, yan sütun,kemer ayağı kirişi, zorlu çapraz kiriş ve bağ çubuğu vb. Q235-A çelik seçin, fırın dış duvarı çelik levhası Q215-A çelik seçin.Çelik çerçeve kullanan yatay fırın gövde malzemesi, değiştirilebilir.

4.4 fırın boyutu: 3000mm (W) * 3000mm (H) * 1500mm (D).

4.5 fırın çelik yapısı ve boru korozyon karşıtı işleme: üç katman kaplama kullanılarak, tümü yüksek sıcaklığa dayanıklı korozyon karşıtı kaplama, dış katman siyah ve gri.
