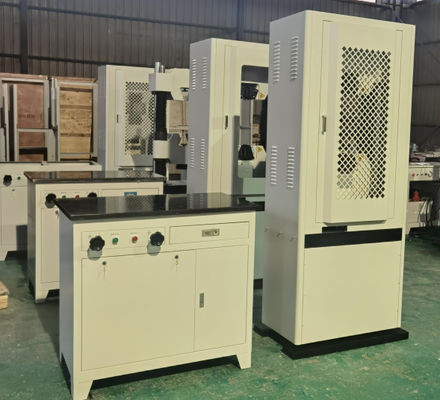

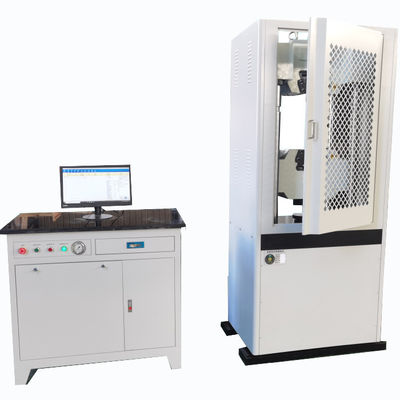

1000KN Hidrolik Üniversal Çekme Test Cihazı

Tanım

Bu ürün, bilimsel araştırma kurumları, üniversiteler ve kolejler, metalurji, makine imalatı, kazan gemileri ve havacılık işletmeleri ve kurumları için ideal yüksek kaliteli test ekipmanıdır.Model serisi, hidrolik yükleme, kullanımı kolay, istikrarlı performans, güvenli ve güvenilir kullanır.Test işlemi ve veri işleme, GB/T228.1-2010 "Metal Malzemeler için Oda Sıcaklığında Çekme Test Yöntemleri"ne uygundur ve GB, ASTM, DIN, ISO, JIS, BS ve diğer standartlara göre deneyler için kullanılabilir. .

Mekanik süreç yapısı

1. Test makinesinin ana çerçevesi, silindir aşağı yapısını benimser, çekme alanı ana çerçevenin üzerinde bulunur, sıkıştırma, bükme, kesme ve diğer test alanı, orta kiriş ile masa arasındaki ana çerçevenin altında, hareket yoluyla bulunur. orta kiriş, sert temas, orta basınç denge pistonu kullanarak test alanını, tablayı ve silindiri ayarlamak için, piston her zaman silindirin merkezindedir, silindir ve piston arasındaki sürtünmeyi azaltır, böylece deneysel doğruluk daha yüksektir , kuvvet değeri daha doğrudur.Teorik olarak yönlendirilmiş tabla ve piston arasındaki geleneksel küresel temas sürecinin üstesinden gelin.Böylece ürünün mekanik özelliklerinin stabilitesini sağlar.

2. Ana makinenin yapısal parçaları, ısıl işlem ve hassas işlemeden sonra dökme çelik parçalardan yapılmıştır ve kolonlar ve transmisyon parçaları, tüm makinenin sıkı bir şekilde denetlenmesi ve ince bir şekilde monte edilmesi için yüksek performanslı alaşımlı yapısal çelikten yapılmıştır. sadece genel sertlik açısından güçlü değil, aynı zamanda kararlılık açısından da iyidir.Ana ve yardımcı yağ silindirleri boşluksuz yağ filmi ile kapatılmıştır, yağ sızıntısı yoktur ve merkez bileşik yağ silindiri, palet astarı sıkıştırma bloğu setinin kolay kayma ve kolay deformasyon eksikliklerinin üstesinden gelen, doğrudan itmeli sıkıştırma için çenelerde kullanılır. yapı ve yükleme ve boşaltma çok uygun ve dayanıklıdır.

Kontrol ve ölçüm sistemi

1. makine, kontrol ve ölçüm için tam bir dijital kapalı döngü kontrol sistemi kullanır ve test süreci ve test eğrisi dinamik ekranı için bilgisayar aracılığıyla ve testten sonra veri işleme, veri yeniden için grafik işleme modülü aracılığıyla genişletilebilir. -Çeşitli standart testlerin metal çekme testine ilişkin birçok ülkenin hükümlerini karşılamak için analiz ve düzenleme, aynı zamanda çekme, sıkıştırma, bükme, kesme ve diğer farklı malzeme veya ürün türlerini elde etmek için endüstri standartlarına uygun olarak, Sıkıştırma , eğilme, kesme ve diğer testler, kuvvet kontrollü kontrol sistemi, deformasyon kontrolü, yer değiştirme kontrolü üç kontrol modu, test sürecinde, üç kontrol modu ayarlanan programa göre sorunsuz bir şekilde değiştirilebilir.

2. yazılım otomatik olarak ReH (üst akma mukavemeti), ReL (düşük akma mukavemeti), Rp0.2 (belirtilen orantısız uzama mukavemeti), Rt0.5 (belirtilen toplam uzama mukavemeti), Rm (gerilme mukavemeti), E elde edebilir (esneklik modülü) ve 20'den fazla gerekli test verisi.Ayrıca eşit oranlı kuvvet yüklemesi, eşit oranlı deformasyon, eşit oranlı yer değiştirme ve diğer test gereksinimlerini karşılayabilir;

3. Testi analiz etmek ve hesaplamak için insan-bilgisayar etkileşimini kullanarak doğru ve mükemmel veri analizi işlevi

Analizin doğruluğunu artırmak için analiz sürecinde malzemenin mekanik performans indeksine manuel olarak da müdahale edilebilir;

4. Test verileri veri tabanı tarafından yönetilir ve tüm test verileri ve eğriler otomatik olarak kaydedilir.

5. yer değiştirme, deformasyon, kuvvet ve hızın özel kapalı döngü kontrolünü gerçekleştirin ve test sırasında esnek bir şekilde yapabilir

test programını daha esnek ve hızlı hale getirmek için test hızını ve test eğrisini değiştirin;

6. çok katmanlı koruma: yazılım ve donanım iki seviyeli koruma fonksiyonu ile test makinesinin aşırı yüklenmesini gerçekleştirebilir

Aşırı akım, aşırı voltaj, düşük voltaj, aşırı hız, limit ve diğer güvenlik koruma yöntemleri;

7. test yazılımı, bir dizi açık program arayüzü için ayrılmıştır, kullanıcı kendi özel özel test yöntemlerini, GB, ISO ve diğer test standartlarının varsayılan uygulamasını yazabilir;açık veri arabirimi iletim ağı bağlantı noktası için ayrılmıştır, kullanıcının ağ verilerini daha sonra yüklemesi ve yazılım yükseltmeleri kolaydır.

Teknik parametre
