Ürün tanıtımı

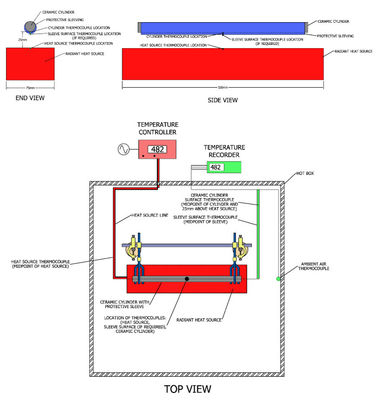

Bu tezgah testi, manşon, boru veya banttaki yalıtım malzemelerinin radyan ısı akışına karşı direncinin ölçülmesine izin vermelidir.Manşonun etkinliği, koruyucu manşonlu ve manşonsuz siyah seramik bir silindirin sıcaklık farkı ölçülerek belirlenir.

Kompozisyon

Sıcak kutu (ek 2)

500 x 500 x 500 mm iç ölçüler.

Altta ve yanlarda yalıtımlı panelli (paslanmaz çelik + yalıtım + paslanmaz çelik) alüminyum profil yapı.

Üst alında açılıp kapanma sistemi sağlanmalıdır.

Ön yüzünde lumbozlu bir kapı bulunacaktır.

Ayaklar da iki seçenekle sağlanacaktır: masaya yerleştirilecek 2-10 cm ayak veya yere yerleştirilecek 50-80 cm ayak

Radyant ısı kaynağı (ek 3)

Radyant “Itech” (712400) 1500W GREMTEK'te zaten mevcuttur - Radyanı tutmak ve arka yüzü izole etmek için bir muhafaza sağlayın - Radyanın merkezindeki temassız bir sensör aracılığıyla düzenleme (KEYENCE FT-H50 - ek 4)

Termokupl K (ek 4)

Görünür çiftli K-tipi termokupl probu - SV2000.

Telafi edilmiş erkek minyatür konektör sonlandırması.

Regülatör/Kaydedici veya otomasyon sistemi

Regülatör, ısı kaynağının yüzeyinde sıcaklık düzenlemesine izin vermelidir.

Düzenleme, temassız termokupl (Keyence FT-H50K - ek 4 gibi) aracılığıyla yapılmalıdır.

Kayıt cihazı veya otomasyon sistemi tüm sıcaklık ölçümlerini (kaynaklar ve K tipi termokupllar) saklamalıdır.

Bu veriler, ağa bağlı herhangi bir bilgisayardan kolayca alınabilir olmalıdır.Veri çıkarma Excel aracılığıyla işlenebilir.

Kayıt cihazı veya otomasyon sistemi aşağıdakileri tanımlamaya izin vermelidir:

Isı kaynağını hangi termokupl kontrol eder Kayıt frekansı (örnek: her 1 veya 5 saniyede bir sıcaklık kaydı).

Kayıt başlangıç ​​ve bitiş zamanı (mümkünse)

Yorum ekleyin (mümkünse)

Bağlı termokupllar için bir ad tanımlayın (mümkünse)

Minyatür konektörler için MMK fişli 12 adede kadar K tipi termokupl kaydedebilir (ek 4)

Silindir desteği

Bu, farklı çaplara göre silindiri bu ışımaya paralel uçlarından sıkıca tutabilmelidir.

Silindirin sökülmesi, değiştirilmesi ile devam etmesi kolay olmalıdır (korumalı veya korumasız test etme).

Radyant yüz ile radyan yüzey arasındaki mesafe 5 ile 100 mm arasında kolaylıkla ayarlanabilir olmalıdır.

Konumlandırma sistemi, silindirler dışındaki diğer destekleri kullanmak için uyarlanabilmelidir.Örneğin: plakalar, müşteri parçaları, …

Bu konumlandırma sistemi, silindir dışındaki destekleri kullanmak için uyarlanabilmelidir.Örneğin levha, müşteri parçaları vb.
