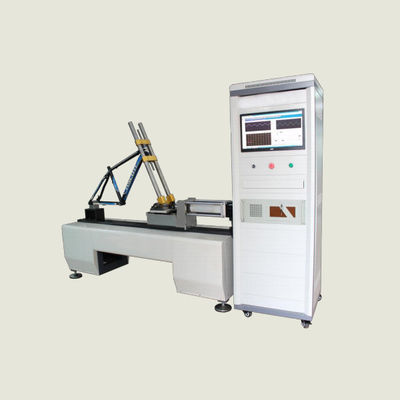

Bisiklet Çerçevesi Dinamik Yorulma Test Cihazı Dikey ve Yatay

Marka Adı:	SKYLINE
Model Numarası:	SL-BT90
Adedi:	1 ünite
fiyat:	negotiated
Ödeme Şartları:	L/C, D/P, T/T, Western Union, MoneyGram
Tedarik Yeteneği:	10 birim / ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

ÇİN

Sertifika:

CE , Calibration Certificate

Makinenin maksimum frekansı:

yer değiştirme, kuvvet, zaman ve diğer kontrol yöntemleri ile bilgisayar otomatik kontrolü

Sensör kapasitesi:

Disk tipi sensör 5000N*1 adet

Öğe çözünürlüğünü yükle:

1/10000

elektrikli silindir:

Elektrikli silindir servo kontrolü

Yer değiştirme vuruşu:

150mm(±75mm)

Test Sayısı:

0-999999 keyfi olarak ayarlanır

Kontrol metodu:

tamamen kapalı döngü kontrolünü zorla

Kontrol yazılımı:

Kendi geliştirdiği özel yazılım

Görüntüleme yöntemi:

Bilgisayar kontrolü ve monitör

Veri toplama:

Yüksek hızlı alım kartı

Kuvvet edinim frekansı:

>200KHz

Kuvvet dalga formu:

Sinüs dalgası

otomatik durdurma:

Kuvvet ayara ulaşmadığında otomatik durma, test parçası hasar gördüğünde otomatik durma

Rapor yazdırma formatı:

Rapor oluşturmak için kendi kendini kurtaran test sonuçları

Test fikstürü:

1 takım

Ağırlık:

400kg

Güç kaynağı:

AC220V,15A

Boyut:

Test tezgahı: 2400*820*900mm

Ambalaj bilgileri:

kontrplak kasa

Yetenek temini:

10 birim / ay

Vurgulamak:

Sinüs Dalgası Dinamik Yorulma Test Cihazı

Yatay Dinamik Yorulma Test Cihazı

Ürün Tanımı

Bisiklet Dikey Ve Yatay Yorulma Test Cihazı Bisiklet Çerçevesi Yatay Dinamik Yorulma Test Cihazı

Bisiklet Çerçevesi Yatay Dinamik Yorulma Test Cihazı

Bisiklet Çerçevesi Yatay Dinamik Yorulma Test Cihazının Uygulanması

Bisiklet çerçeveleri için bu makine yorulma testi yapmak için.Bisiklet gövdesi pedal çevirme yorulma testi EN 15194 elektrikli bisiklet, ISO4210-6.4.4 bu test spesifikasyonunun tüm çerçeve stillerini test edebilir.

Test ilkeleri

Standarda göre: EN 15194 elektrikli bisiklet, ISO4210, EN14781 roadster, EN14766 dağ bisikleti, EN14764 şehir arabası.CNS, JIS, DIN, NF, ISO, CPSC, CSA, AS, BS dokuz ülke test standartları tarafından tasarlanmıştır.

Test metodu

1 Çerçeveyi standart yönteme göre test makinesine sabitleyin ve çatalın konumu, çerçevenin boyutuna uyacak şekilde manuel olarak ayarlanabilir.

2 Araç sürücüsünü ve çatalı makaralı aksa sabitleyin ve arka kancayı arka aksa sabitleyin ve arka aks sabitleme bloğunu kilitleyin.

3 Çerçeve dikey kuvvet yükleme fikstür tertibatını standart yönteme göre test makinesine takın, yükleme kirişinin yüksekliği, çerçevenin yüksekliğine uyacak şekilde manuel olarak ayarlanabilir.

4.Bilgisayarda test için gereken test kuvveti değerini ve sayısını ayarlayın.

5. İzin verilen çerçevenin maksimum deformasyonunu ayarlayın, makine bir miktar deformasyonu aştıktan sonra testi otomatik olarak durduracaktır.

6. Testi başlatmak için test programını başlatın, test ayarlanan sayıda veya test parçası hasarına ulaşır, testi otomatik olarak durdurur ve test sonuçlarını korur.

Çerçeve yatay yorulma test döngüsü ve kuvvet değeri

bisiklet türü	Şehir Bisikletleri	çocuk bisikletleri	Dağ Bisikletleri	Yarışma
ileri kuvvet değeri F/N	450	450	1200	600
Geriye doğru kuvvet değeri F/N	450	450	600	600
Test süresi Döngü	100000	100000	50000	100000

Teknik parametreler

Makinenin maksimum frekansı	5Hz
Sensör kapasitesi	Disk tipi sensör 5000N*1 adet
Öğe çözünürlüğünü yükle	1/10000
elektrikli silindir	Elektrikli silindir servo kontrolü
Yer değiştirme vuruşu	150mm(±75mm)
test sayısı	0-999999 keyfi olarak ayarlanır
Kontrol metodu	tamamen kapalı döngü kontrolünü zorla
Makinenin maksimum frekansı	yer değiştirme, kuvvet, zaman ve diğer kontrol yöntemleri ile bilgisayar otomatik kontrolü
Kontrol yazılımı	Kendi geliştirdiği özel yazılım
Görüntüleme yöntemi	Bilgisayar kontrolü ve monitör
Veri toplama	Yüksek hızlı alım kartı
Kuvvet edinim frekansı	>200KHz
Kuvvet dalga formu	Sinüs dalgası
otomatik durdurma	Kuvvet ayara ulaşmadığında otomatik durma, test parçası hasar gördüğünde otomatik durma
Rapor yazdırma formatı	Rapor oluşturmak için kendi kendini kurtaran test sonuçları
Test fikstürü	1 takım
Ağırlık	400kg
Güç kaynağı	AC220V,15A
Boyut	Test tezgahı: 2400820900mm Kontrol kabini: 6006001830mm (LWH)

Bilgisayar çevrimiçi işlev açıklaması.

1. Sinyal dönüştürme denetleyicisi.

(1) Yük sensörü

(2) Sinyal dönüştürme toplayıcı

Temel işlev, aşağıdaki bilgileri elde etmek için sele borusu test programını yürütür.

(1) Gerçek zamanlı kuvvete karşı zaman eğrisi

(2) Gerçek zamanlı frekansa karşı zaman eğrisi

(3) Çekme kuvvetinin maksimum değeri

(4) Gerçek zamanlı kırılma değerleri

(5) Grafiklerin karşılaştırılması

(6) Standart sapma
