IEC 60247 İZOLASYON YAĞI DIELEKTRİK KAYBI VE DİRENÇ TEST CİHAZI

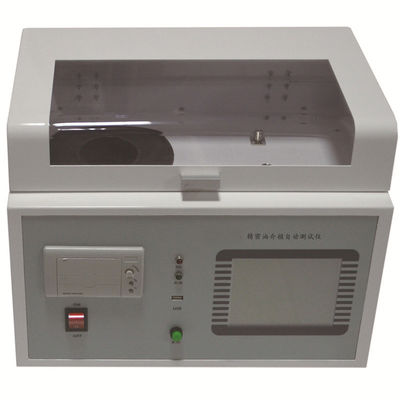

giriişYalıtım Yağı Dielektrik Kaybı ve Direnç Test Cihazı

Yalıtım yağı dielektrik kaybı iletkenlik test cihazı, yalıtkan yağ ve diğer sıvı yalıtım malzemeleri dielektrik kayıp açısı ve yüksek hassasiyetli aletlerin entegre yapısının Hacim özdirenç testi için kullanılır.GB/T 5654-2007 ulusal standardı ve DL/T421 güç standardı ile tamamen uyumludur.
DL/T421 güç standardı;dielektrik kayıp yağ kabı, sıcaklık kontrol cihazı, sıcaklık sensörü, dielektrik kayıp test köprüsü, AC test güç kaynağı, standart kapasitör, yüksek direnç test cihazı vb.'nin dahili entegrasyonu.
güç kaynağı, standart kapasitör, yüksek direnç ölçer, DC yüksek voltaj kaynağı ve diğer ana bileşenleri test edin.Isıtma kısmı, en gelişmiş yüksek frekanslı indüksiyonlu ısıtma yöntemini benimser.
Isıtma kısmı, yağ kabı ve ısıtma gövdesi arasında temassız, tekdüze ısıtma, hızlı hız ve uygun kontrol avantajlarına sahip en gelişmiş yüksek frekanslı indüksiyonlu ısıtma yöntemini benimser.
Kullanışlı ve diğer avantajlar.AC test güç kaynağı, AC-DC-AC dönüştürme yöntemini benimser ve dielektrik üzerindeki şebeke gerilimi ve frekansının dalgalanmasını etkili bir şekilde önler
Jeneratör elektrik üretse bile cihaz doğru şekilde çalışabilir.Dahili standart kapasitör SF6'dır.
gazla doldurulmuş üç kutuplu kapasitör, kapasitörün dielektrik kaybı ve kapasitansı ortam sıcaklığından ve nemden etkilenmez, bu da cihazın uzun bir kullanım süresinden sonra doğrulukta tutarlılığını sağlar.
Bu, aletin doğruluğunun uzun bir kullanım süresinden sonra tutarlı kalmasını sağlar.
Cihaz, dokunmatik ekranlı geniş bir ekrana (320 × 240) ve dahili dijital teknolojiye, tamamı akıllı otomatik ölçüme ve çoklu ölçüm modlarına sahiptir.
(320 × 240) dokunmatik ekran, tam Çince menü, her adımda bir Çince komut istemi vardır, test sonuçlarının çıktısı alınabilir.
Operatörün ustaca kullanabilmesi için mesleki eğitime ihtiyacı yoktur.

Karakteristik

(1) Yağ kabı, kaçak kapasitans ve diyare sızıntısının dielektrik kaybı üzerindeki etkisini ortadan kaldırabilen 2 mm'lik kutuplar arası boşluk ile ulusal standart GB/T5654-20077/IEC 60247'ye uygun üç elektrot yapısını benimser Test sonuçları.
(2) Cihaz, orta frekanslı indüksiyonlu ısıtma ve PID sıcaklık kontrol algoritmasını benimser.Isıtma yöntemi, yağ kabı ile ısıtma gövdesi arasında temas olmaması, düzgün ısıtma, hızlı hız ve uygun kontrol avantajlarına sahiptir, böylece sıcaklık önceden ayarlanmış sıcaklık hata aralığı içinde sıkı bir şekilde kontrol edilir.
(3) Dahili standart kondansatör, SF6 gazla doldurulmuş üç elektrotlu kondansatördür, kondansatörün dielektrik kaybı ve kapasitesi ortam sıcaklığından ve nemden etkilenmez, böylece uzun bir kullanım süresinden sonra bile cihazın doğruluğu garanti edilir.
(4) AC test güç kaynağı, AC-DC-AC dönüştürme yöntemini benimser, şebeke voltajının ve frekans dalgalanmasının dielektrik testinin doğruluğu üzerindeki etkisinden etkili bir şekilde kaçınır, jeneratör elektrik üretse bile cihaz doğru şekilde çalışabilir.
(5) Mükemmel koruma işlevi.Aşırı voltaj, aşırı akım, yüksek voltaj kısa devre olduğunda, cihaz yüksek voltajı hızlı bir şekilde kesebilir ve bir uyarı mesajı verebilir.Sıcaklık sensörü arızalandığında veya bağlı olmadığında bir uyarı mesajı verilir.
Orta frekanslı indüksiyonlu ısıtma fırınında sıcaklık sınırlayıcı bir röle vardır.Sıcaklık 120 dereceyi geçince röle bırakır ve ısıtma durur.
(6) Test parametrelerinin kolay ayarlanması.Sıcaklık ayar aralığı 0～120℃, AC voltaj ayar aralığı
500 ~ 2200V, DC voltaj ayar aralığı 300 ~ 500V.
(7) Arka aydınlatmalı, net ekranlı geniş ekran LCD ekran kullanımı.Dostu insan-makine arayüzü, sadece Çince menü istemlerini takip edin, komutları girin, cihaz testi otomatik olarak gerçekleştirebilir.Ve test sonuçlarını otomatik olarak saklayın ve yazdırın.
(8) Gerçek zamanlı saat, test tarihi ve saati test sonuçlarıyla birlikte kaydedilebilir, görüntülenebilir ve yazdırılabilir.
(9) Boş elektrot kabı kalibrasyon işlevi.Boş elektrot kabının temizlik ve montaj durumunu değerlendirmek için boş elektrot kabının elektrik kapasitesini ve dielektrik kayıp faktörünü ölçün.Göreceli kapasitans ve DC özdirencinin doğru hesaplanmasını kolaylaştırmak için kalibrasyon verileri otomatik olarak kaydedilir.

teknik parametreler

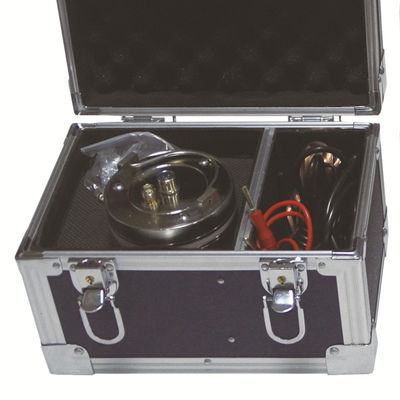

Yağ kabının ana teknik parametreleri

(1) Yüksek ve düşük basınç arasındaki mesafe 2 mm
(2) Boş kap elektrik kapasitesi 60±2PF
(3) Maksimum test voltajı endüstriyel frekans 2000V
(4) Boş kap dielektrik kaybı tgδ＜1×10-4
(5) Sıvı kapasitesi yaklaşık 40ml
(6) Elektrot malzemesi paslanmaz çelik
(7) Hacim 70mm(D)×120mm(Y)
