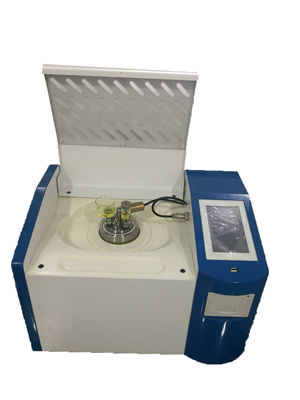

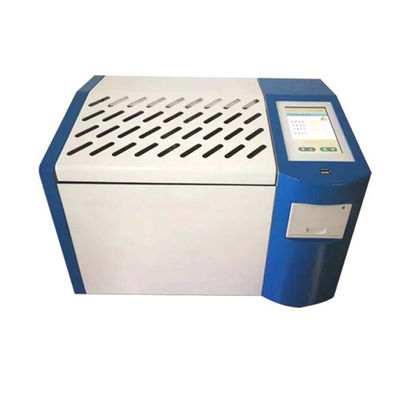

IEC 60247 İZOLASYON YAĞI DIELEKTRİK KAYBI VE DİRENÇ TEST CİHAZI

GirişYalıtım Yağı Dielektrik Kaybı ve Direnç Test Cihazı

Yalıtım yağı dielektrik kaybı ve özdirenç test cihazı, GB/T5654-2007/IEC 60247 "Sıvı Yalıtım Malzemelerinin Bağıl Kapasitans, Dielektrik Kayıp Faktörü ve DC Direnç Ölçümü"ne göre tasarlanmış ve üretilmiştir.Yalıtım yağının ve diğer sıvı yalıtım malzemelerinin dielektrik kayıp faktörü ve DC direncinin ölçümü için kullanılır.Hepsi bir arada yapı.Dielektrik kayıp yağ kabı, sıcaklık kontrolörü, sıcaklık sensörü, dielektrik kayıp testi köprüsü, AC test güç kaynağı, standart kapasitör, yüksek dirençli ölçer, DC yüksek voltaj kaynağı vb. gibi ana bileşenlerin dahili entegrasyonu. Cihaz tüm dijital teknolojiyi benimser, tüm akıllı otomatik ölçümler, renkli geniş ekran LCD, eksiksiz Çince menü ile donatılmıştır, her adımda Çince istemler vardır, test sonuçları otomatik olarak saklanabilir ve yazdırılabilir, operatörün profesyonel eğitime ihtiyacı yoktur, kullanma becerisine sahip olabilir.

Karakteristik

(1) Yağ kabı, kaçak kapasitans ve diyare sızıntısının dielektrik kaybı üzerindeki etkisini ortadan kaldırabilen 2 mm'lik kutuplar arası boşluk ile ulusal standart GB/T5654-20077/IEC 60247'ye uygun üç elektrot yapısını benimser Test sonuçları.
(2) Cihaz, orta frekanslı indüksiyonlu ısıtma ve PID sıcaklık kontrol algoritmasını benimser.Isıtma yöntemi, yağ kabı ile ısıtma gövdesi arasında temas olmaması, düzgün ısıtma, hızlı hız ve uygun kontrol avantajlarına sahiptir, böylece sıcaklık önceden ayarlanmış sıcaklık hata aralığı içinde sıkı bir şekilde kontrol edilir.
(3) Dahili standart kondansatör, SF6 gazla doldurulmuş üç elektrotlu kondansatördür, kondansatörün dielektrik kaybı ve kapasitesi ortam sıcaklığından ve nemden etkilenmez, böylece uzun bir kullanım süresinden sonra bile cihazın doğruluğu garanti edilir.
(4) AC test güç kaynağı, AC-DC-AC dönüştürme yöntemini benimser, şebeke voltajının ve frekans dalgalanmasının dielektrik testinin doğruluğu üzerindeki etkisinden etkili bir şekilde kaçınır, jeneratör elektrik üretse bile cihaz doğru şekilde çalışabilir.
(5) Mükemmel koruma işlevi.Aşırı voltaj, aşırı akım, yüksek voltaj kısa devre olduğunda, cihaz yüksek voltajı hızlı bir şekilde kesebilir ve bir uyarı mesajı verebilir.Sıcaklık sensörü arızalandığında veya bağlı olmadığında bir uyarı mesajı verilir.
Orta frekanslı indüksiyonlu ısıtma fırınında sıcaklık sınırlayıcı bir röle vardır.Sıcaklık 120 dereceyi geçince röle bırakır ve ısıtma durur.
(6) Test parametrelerinin kolay ayarlanması.Sıcaklık ayar aralığı 0～120℃, AC voltaj ayar aralığı
500 ~ 2200V, DC voltaj ayar aralığı 300 ~ 500V.
(7) Arka aydınlatmalı, net ekranlı geniş ekran LCD ekran kullanımı.Dostu insan-makine arayüzü, sadece Çince menü istemlerini takip edin, komutları girin, cihaz testi otomatik olarak gerçekleştirebilir.Ve test sonuçlarını otomatik olarak saklayın ve yazdırın.
(8) Gerçek zamanlı saat, test tarihi ve saati test sonuçlarıyla birlikte kaydedilebilir, görüntülenebilir ve yazdırılabilir.
(9) Boş elektrot kabı kalibrasyon işlevi.Boş elektrot kabının temizlik ve montaj durumunu değerlendirmek için boş elektrot kabının elektrik kapasitesini ve dielektrik kayıp faktörünü ölçün.Göreceli kapasitans ve DC özdirencinin doğru hesaplanmasını kolaylaştırmak için kalibrasyon verileri otomatik olarak kaydedilir.

teknik parametreler
