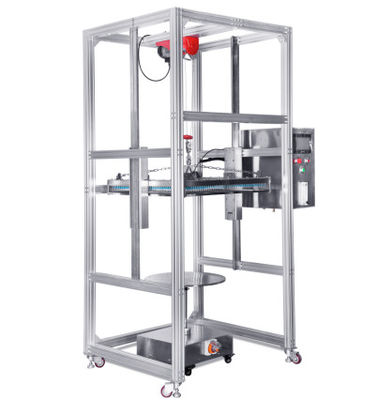

IPX1, X2 Test Ekipmanı için Dikey Damlama Test Cihazı

Tanım

Bu ekipman temel olarak elektronik ve elektrikli ürünlerin, lambaların, dolapların, elektrikli bileşenlerin, otomobillerin, motosikletlerin ve bunların parçalarının fiziksel ve diğer ilgili özelliklerini simüle edilmiş damlayan hava koşulları altında test etmek için kullanılır.Testten sonra, ürünün performansının, ürünün tasarımını, geliştirilmesini, doğrulanmasını ve teslimat denetimini kolaylaştırmak için doğrulama yoluyla gereksinimleri karşıladığı yargısına varılır.

Standart

IEC60529:1989 +A1:1999 +A2:2013 ,GB4208-2017-14.2.1,14.2.2 Öğe, GB7000.1- 9.2.3 Öğe Gereksinimi.

CKarakteristics

1. IPX1 ve IPX2'nin su geçirmezlik derecesi testi için geçerlidir.

2. Sütun yapısı, ekipmanın kararlı çalışması;Ana çerçeve, nakliye için uygun olan ve yerinde kurulum süresinden tasarruf sağlayan bir bütün olarak paketlenebilir.
3. Ekipman çerçevesi yüksek kaliteli alüminyum alaşımdan yapılmıştır ve örnek döner tabla, uzun kullanımdan sonra paslanma olmamasını sağlamak için SUS304 # paslanmaz çelik levhadan yapılmıştır.

4. Yağmur damlası plakası: vakum tasarımı, paslanmaya karşı dayanıklı paslanmaz çelikten yapılmış, dayanıklıdır.

5. Yağmur damlası plakasını kaldırma: Yavaşça kaldırılabilen yağmur damlası plakasını kontrol etmek için yüksek kaliteli elektrikli vinç kullanılır.

6. Meme temas konumu, iğneyi hızlı bir şekilde değiştirebilen pirinç konik tasarımdır;Test operatörünün kafasının yanlışlıkla test iğnesine dokunmasını etkili bir şekilde önlemek için iğnenin altına paslanmaz çelikten bir ağ koruyucu kapak yerleştirilmiştir.

7. Damla akışı: akış ölçer, manuel ve doğru bir şekilde ayarlanabilen bir ayar valfi ile donatılmıştır.

8. Yağmur damlatma paneli otomatik olarak yükseltilebilir ve alçaltılabilir ve test edilen nesnenin en yüksek noktasından (fotoelektrik anahtar tarafından algılanan) 200 mm olduğunda meme otomatik olarak duracaktır.

9. Basınçlı hava kurutma işlevine sahiptir.Test tamamlandıktan sonra, uzun süreli göllenme ve kireçlenme nedeniyle iğne deliğinin tıkanmasını önlemek için damla kutusundaki fazla su çıkarılabilir.

10. Numune aşaması, kademeli bir motor kullanır ve dönüş hızı ile standart açı, dokunmatik ekranda doğru bir şekilde ayarlanabilir.IPX1 standardı, 1 dev/dak hız gerektirir;IPX2 açı testi gereksinimlerini otomatik olarak tamamlayabilir: sırasıyla 2,5 dakika boyunca dört konum damlayan yağmur.

11. Döner tabla, örnek bir elektrik prizi (AC220,10A) ile donatılmıştır.Örnek gücün açılma ve kapanma süresi program aracılığıyla kontrol edilebilir: güç kapalı (0-999dk) ​​- güç açık (0-999dk) ​​- güç kapalı (0-999dk), bu güç açık ve test sırasında numunenin gücü kapatılır.

12. Temel kontrol bileşenleri 7 inçlik dokunmatik ekran+Panasonic PLC'dir;Elektrik aksamları LS ve Omron gibi ithal markalardır;Kablolama işlemi ulusal standartların gereksinimlerini karşılamalı, elektrik panosunun yerleşimi makul olmalı, kablolama sağlam olmalı ve işaretler net olmalıdır.

13. Ekipman tabanı, rahat hareket ve sabitleme için 4 hareketli bant fren tekerleği ile donatılmıştır.

REFERANS RESİM:

Test sertifikası
