| Menşe yeri: | Çin |
| Marka adı: | Skyline |
| Sertifika: | ISO |
| Model numarası: | Pil Test Cihazı |
| Min sipariş miktarı: | 1 ünite |
|---|---|
| Fiyat: | pazarlık edilebilir |
| Ambalaj bilgileri: | Polywood Kasa |
| Teslim süresi: | 15 iş günü |
| Ödeme koşulları: | T/T, Western Union, MoneyGram |
| Yetenek temini: | ayda 1 adet |
| Giriş gücü: | AC380V±10% 50/60±5Hz | giriş empedansı: | ≥1MΩ |
|---|---|---|---|
| Giriş Akımı: | 607,8 A/faz | Gürültü: | ≤75db |
| Giriş güç kablolaması: | Üç fazlı dört telli | çalışma sıcaklığı aralığı: | 25°C±10°C (doğruluk garantili) |
| Genel verimlilik (Maks): | %94 | Güç kontrol modülü tipi: | IGBT |
| Vurgulamak: | IGBT Laboratuar Test Cihazları,600V Laboratuar Test Cihazları,300A Batarya Test Cihazları |
||

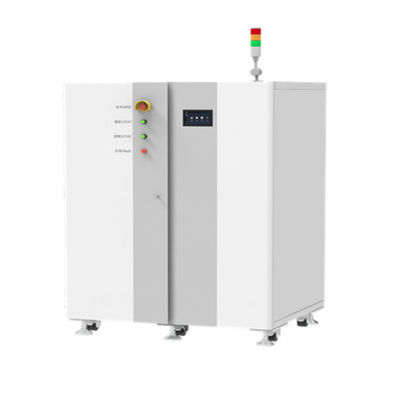

Akü Test Sistemi
Güç pili simülasyon testi, oran testi;
Çevrim ömrü testi;
Güç, kapasite, enerji tespiti;
Güç pil paketlerinin sanal olarak eşleştirilmesi: şarj-deşarj eğrisi uyumu, pil tutarlılığı tespiti ve değerlendirmesi;
Yüksek oranlı şarj ve deşarj yeteneği tespiti;
Güç bataryası, enerji depolama bataryası serisi modül tespiti: monomer voltajı, monomer sıcaklığı izleme (yüksek voltaj ekipmanı).
Yüksek güç yoğunluklu pil modülleri (paketleri) için özel olarak geliştirilmiş yüksek performanslı bir şarj-deşarj algılama platformu.
Düşük sıcaklık kayması, yüksek performanslı çok kanallı 24 bit ile birleştirilmiş güç frekansı izolasyon tasarımı
ADC analogdan dijitale dönüştürme çipi, sabit durum doğruluğu geleneksel ekipmanlardan daha yüksektir.
Sistem, yüksek güç yoğunluğuna, çok kanallı entegrasyona ve enerji geri kazanım işlevlerine sahiptir.
HMI işlemi, tek tuşla akıllı otomatik kalibrasyon.
Çeşitli BMS uyarlanabilirliği, aynı/farklı bağlantı noktasını şarj etme ve boşaltma desteği, röle/MOSBMS şemasını destekler;bağımsız CAN ve RS485 iletişim genişletmesini destekler;DBC yapılandırma işlevini destekler.
Ana bilgisayarın uzaktan kumandası, kanalların paralel bağlantısını gerçekleştirebilen, nabzı ve çalışma koşulu simülasyonunu destekleyen Ethernet üzerinden gerçekleştirilir.
İnsan-bilgisayar etkileşimi arayüz tasarımı, sistem fonksiyonları basit ve kullanımı kolaydır;bir dizi özel ayarı destekler;düzenli kalibrasyon otomatik hatırlatma servisi ile donatılmıştır.
Module &PACK algılama sistemi, yüksek güçlü pil paketi testi için özel olarak geliştirilmiş yüksek hassasiyetli bir şarj ve deşarj cihazıdır.Yüksek dinamik yanıt hızı, yüksek kararlı doğruluk, çoklu kanalların esnek konfigürasyonu vb. özelliklere sahiptir. Darbe testini, döngü ömrü testini, endüstriyel Durum simülasyon testini destekler.Sistem, şarj etme ve boşaltma işlemi sırasında çok fazla güç tüketimi tasarrufu sağlayabilen çok kanallı giriş ve enerji geri kazanım işlevlerine sahiptir;yüksek performanslı çok kanallı 24 bit AD dönüştürme çipi ile birlikte çift yönlü yüksek frekanslı DC dönüştürme topolojisini benimser, örnekleme çözünürlüğü geleneksel tek aralıklı ekipmandan daha yüksektir.
Tüm sistem üç katmanlı bir mimari tasarımı (güç sistemi katmanı, merkezi izleme katmanı, uzaktan etkileşim katmanı) benimser ve her katman birbirinden bağımsızdır ve sistemin güvenilir şekilde çalışmasını sağlamak için kendi görevlerini yerine getirir.
MTALAB simülasyon modelini oluşturun ve geliştirin;
Her parametre indeksinin optimum tasarımını garanti eder.
Kapalı döngü sisteminin kararlılığını sağlamak için LCL filtresi tarafından üretilen rezonans tepe noktasını etkili bir şekilde bastırın.
Üç fazlı sıfır hat tasarımı:Olgun ve güvenilir üç fazlı köprü PFC devresi aracılığıyla gelişmiş üç fazlı sıfır hat tasarımını benimseyen bara voltajı, hızlı yanıt gereksinimlerini karşılayan kararlıdır;
Yüksek güç ve düşük harmonikler:çift yönlü güç faktörü > 0,99, düşük akım harmoniği < %5, çeşitli zorlu elektrik şebekeleri için uygun ve inverter şebekeye güvenilir bir şekilde bağlı;
frekans izolasyon tasarımı:güç frekansı izolasyon trafosu aracılığıyla, iki yönlü izolasyon, iki yönlü enerji akışı, kararlı ve güvenilir;
Güçlü uyumluluk:mükemmel elektromanyetik uyumluluk, modül daha güvenilir ve verimlidir.
BUCK-BOOST devresini benimseyin:hızlı şarj ve deşarj yanıtını gerçekleştirmek için verimli ve güvenilir BUCK-BOOST devresini benimseyin;
Yüksek performanslı LCL filtre tasarımı:yüksek performanslı LCL filtre devresi, düşük dalgalanma, yüksek hassasiyet, her kanalın bağımsız kontrolü, kanal/modül paralel bağlantı desteği ile birlikte;
Farklı test gereksinimlerini karşılayın:Topoloji, esnek dönüşümü destekler ve farklı şarj ve deşarj portları, sıfır negatif basınç deşarjı ile uyumlu olacak ve çeşitli pil test ihtiyaçlarını karşılayacak şekilde genişletilebilir.
| Ekipman aksesuarları listesi | ||
| seri numarası | isim | açıklama |
| 1 | Ana kanal akım çıkış hattı | 3m uzunluğunda |
| 2 | Ana kanal voltajı örnekleme hattı | 3 m uzunluğunda |
| 3 | Mevcut kablo akü terminaline bağlanır | çizgi burun |
| 4 | Yardımcı kanal sıcaklığı örnekleme hattı | 3 m |
| 5 | AC güç kablosu | Kablo, 3 metre uzunluğunda |
| 6 | ağ iletişim hattı | Saha konfigürasyonu |
| Veri segmenti kayıt fonksiyonu | |
| Her adım, voltaja göre 3 kademeli olarak ayarlanabilen bağımsız kayıt koşullarına sahiptir. | |
| veri tabanı | |
| Test verilerini MySQL veritabanıyla merkezi olarak yönetin | |
| Veri çıkış yöntemi | |
| EXCEL, TXT, Grafikler | |
| Eğri tipi | |
| özelleştirilebilir çizim | |
| Ana bilgisayar iletişim yöntemi | |
| TCP/IP protokolüne dayalı | |
| ağ uzantısı | |
| LAN tabanlı, bağımsız ağ segmenti, cihaz sayısına göre IP havuzu ayarlanır | |
| kalibrasyon | Akım ve voltaj kalibrasyon yazılımı dahil |
| sunucu | |
|
i5 ve üzeri işlemci, 2.4G üzeri frekans, 8G üzeri bellek Windows 10 Pro Sistem sabit diski 500G veya üzeri Bir UPS güç kaynağı (önerilir) değiştirmek |
|
| NEWARE yazılım sistemi | |
|
BTS 8.0.X istemci testi kontrol yazılımı yazılımı BTSDA8.X veri analiz yazılımı |
|
| arayüz | |
| ağ bağlantı noktası | |
BTS pil algılama kimyasal bileşim sistemi, orijinal ofis ağına ve bilgisayar ekipmanının çalışma platformuna dayanmaktadır.Uygulaması çok kolaydır, işlem basittir ve kullanıcı, ekipman üzerinde çeşitli işlemleri gerçekleştirmek için İnternet üzerinden sisteme uzaktan giriş yapabilir;ağ bağlantısı ve SQL veri tabanı kullanarak, birden fazla bağlı ekipman kabininin merkezi kontrolü ve tüm verilerin merkezi yönetimi, analizi ve istatistikleri.Şekil 4, bir BTS pil algılama cihazının bir ağ konuşlandırma diyagramıdır.
| sıcaklık | ||
| çalışma sıcaklığı aralığı | 25°C±10°C (doğruluk garantili) | |
| Depolama sıcaklığı aralığı | -20°C~50°C | |
| nem | ||
| Çalışma ortamının bağıl nem aralığı | ≦70% bağıl nem (yoğuşmasız) | |
| Depolama ortamı bağıl nem | ≦80% bağıl nem (yoğuşmasız) | |
| Koruma sınıfı | ||
| IP20 | ||
| Teknik özellikler | ||
| 1. Ekipman modeli | ||
| 1. Malzeme kodu | 6002n-600V300A | |
| 2. Kanal bilgisi | ||
| 1. Kanal sayısı | Raf başına kanallar | 2 |
| 2. Ana kanal | Kanal Özellikleri |
CC-CV sabit akım kaynağı ve sabit voltaj kaynağı benimsenmesi çift kapalı döngü yapısı |
| Kanal kontrol modu | bağımsız kontrol | |
| Paralel kanallar |
Paralel olarak 4 kanala kadar destek, darbe ve analog testler desteklenmez paralel bağlantıdan sonra desteklenir |
|
| 3. Giriş göstergeleri | ||
| 1. Giriş gücü | AC380V±10% 50/60±5Hz | |
| 2. Güç faktörü | ≥99% (tam yük) | |
| 3. THDi_ | ≤5% (tam yük) | |
| 4. Giriş empedansı | ≥1MΩ | |
| 5. Giriş gücü | 400KW | |
| 6. Giriş akımı | 607,8 A/faz | |
| 7. Genel verimlilik (Maks.) | %94 | |
| 8. Gürültü | ≤75dB | |
| 9. Gerilim ve akım algılama ve örnekleme | Dört telli bağlantı (şarj ve deşarj için aynı bağlantı noktası) | |
| 10. Güç kontrol modülü tipi | IGBT | |
| 11. Giriş güç kablosu | Üç fazlı dört telli | |
| 12. Koruma |
Anti-dalgalanma, adalanma önleme, aşırı ve düşük frekans, aşırı ve düşük voltaj, faz kaybı koruması, vb. |
|
| 4. İşlev ve performans göstergeleri | ||
| 1. Voltaj | Kanal başına ölçüm aralığı | Şarj: 0V~600V |
| Deşarj: 10V~600V | ||
| Minimum deşarj voltajı | 10V | |
| kesinlik | FS'nin ± %0,02'si | |
| Çözünürlük | 24bit | |
| 2. Güncel | Kanal başına ölçüm aralığı | 1.5A~300A |
| Doğruluk (Bağımsız Aralık) | FS'nin ± %0,05'i | |
| Sabit voltaj kesme akımı | 300mA | |
| Çözünürlük | 24bit | |
| 3. Güç | tek kanal çıkış gücü | 180KW |
|
Çıkış gücü tüm makine |
360KW | |
| 4. Zaman | Geçerli yanıt süresi | ≤5ms |
| Geçerli geçiş süresi | ≤10ms | |
| Minimum adım süresi | 0,1 saniye _ _ | |
| 5. Şarj ve deşarj modu | Şarj ve deşarj modu |
Sabit akım şarjı, sabit voltaj şarjı, sabit akım ve sabit voltaj şarjı (sabit akımdan sabit voltaj, akım yükselmelerinin ve büyük akımın etkilenmesini önler pil, pili koruma), sabit güç şarjı |
|
Sabit akım deşarjı, sabit voltaj deşarjı, sabit güç deşarjı, sabit dirençli deşarj |
||
| Son tarih | Gerilim, akım, bağıl zaman, kapasite, -ΔV | |
| 6. Çalışma durumu simülasyon adımları | şarj modu | mevcut güç |
| deşarj modu | mevcut güç | |
| aç / kapat | Sürekli anahtarlamayı şarj etme ve boşaltma desteği | |
| Son tarih | zaman, satır numarası | |
| Veri hacmini indir | 1 milyon satır indirme için maksimum destek | |
| 7. Nabız adımı | şarj modu | mevcut güç |
| deşarj modu | mevcut güç | |
| Minimum darbe genişliği | 100ms | |
| darbe sayısı | Tek bir darbe adımı 32 farklı darbeyi destekleyebilir | |
|
Sürekli anahtarlama şarj ve deşarj |
Bir darbe adımı, şarjdan deşarja sürekli geçişi gerçekleştirebilir | |
| koşullar itibariyle | Voltaj, bağıl zaman | |
| 8. DCIR DC dahili direnç testi | DCIR hesaplaması için özel noktaları destekler | |
| 9. Güvenlik koruması | yazılım koruması | Kapatma veri koruması |
| Çevrimdışı test fonksiyonu ile | ||
|
Güvenlik koruma koşulları ayarlanabilir ve ayarlanabilir parametreler şunları içerir: voltaj alt limiti, voltaj üst limiti, akım alt limit, geçerli üst limit, gecikme süresi |
||
| donanım koruması |
Anti-ters bağlantı koruması, aşırı voltaj koruması, aşırı akım koruması, aşırı sıcaklık koruması vb. |
|
| 5. Veri yönetimi ve analizi | ||
| 1. Adım ayar yöntemi | Form düzenleme | |
| 2. Veri kaydı | kayıt durumu | Minimum zaman aralığı: 10ms (yardımcı kanala erişim için 100ms) |
| Minimum voltaj aralığı: 1.2V | ||
| Minimum akım aralığı: 0.6A | ||
| kayıt frekansı | 100Hz (yardımcı kanala bağlandığında 10Hz) | |
| 3. Veritabanı | MySQL veritabanı ile | |
| 4. Veri çıkış yöntemi | excel, metin | |
| 5. Eğri tipi | Özelleştirilebilir çizim, 4 Y ekseni | |
| 6. Barkod taraması | Pil barkodu ile gerçekleştirilebilen barkod tarama işlevini destekleyin | |
| Geçmiş verilerin yönetimi ve izlenebilirliği | ||
| 6. İletişim yöntemi | ||
| 1. Ana bilgisayarın iletişim modu | TCP/IP protokolüne dayalı | |
| 2. İletişim arayüzü | Ethernet | |
|
3. İletişim baud'u alt bilgisayarın hızı |
1 milyon bant genişliği | |
| 4. Ana bilgisayar iletişim baud hızı | 10M ~ 100M uyarlanabilir | |
| 5. Ağ kurma yöntemi | Anahtarlar ve yönlendiriciler aracılığıyla bir yerel alan ağı kurun | |
| 6. İletişim genişletme (isteğe bağlı) |
CAN, RS485 iletişimi ve BMS iletişimini destekler DBC yapılandırma işlevi |
|
| 7. Çevresel gereksinimler ve boyut ve ağırlık | ||
| 1. Çalışma sıcaklığı |
-10℃ ～ 40℃ (25±10℃ aralığında, ölçüm doğruluk garanti edilir: doğruluk sapması FS/℃'nin %0,005'idir) |
|
| 2. Saklama sıcaklığı | -20°C~50°C | |
| 3. Çalışma ortamının bağıl nemi | ≤70% RH (yoğuşmasız) | |
| 4. Depolama ortamının bağıl nemi | ≤80% bağıl nem (yoğuşmasız) | |
| 5. Ekipman boyutu G*D*Y | / | |
| 6. Ağırlık | / | |
| 7.yardımcıyardımcı test sistemi(isteğe bağlı) | ||
| 1. Sıcaklık yardımcı kanalı | sıcaklık aralığı | Termistör : -30 ℃ ～ 120 ℃ |
| Termokupl : -200 ℃ ～ 260 ℃ | ||
| sıcaklık doğruluğu | ±1℃ (kablo uzunluğunun 2m içinde) | |
| sıcaklık çözünürlüğü | 0.1 ℃ | |
| 2. Gerilim yardımcı kanalı | voltaj aralığı | 0V ~ 5V |
| Voltaj doğruluğu | ±%0,1 FS | |
| Voltaj çözünürlüğü | 0.1mV | |
| 3. AUX'a Giriş |
Esas olarak pil testi işlemi sırasında yüzeyin ve tırnakların sıcaklığını izlemek için kullanılır. Test doğruluğu yüksektir ve test verileri ana voltaj ve akım verileriyle ilişkilendirilebilir. Aynı zamanda, ölçülen sıcaklık, kontrol ve koruma koşulları olarak kullanılabilir. süreç adımları. |
|
