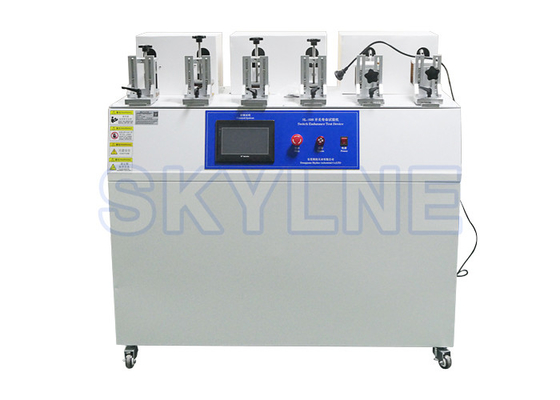

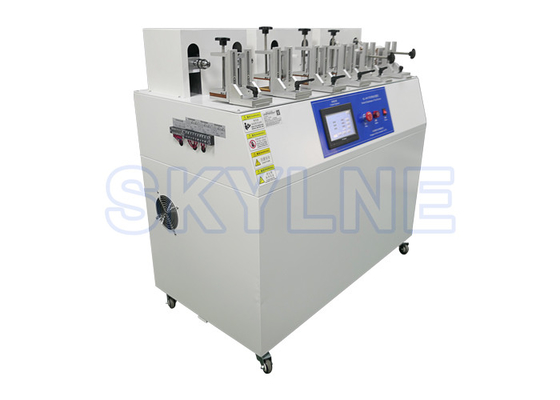

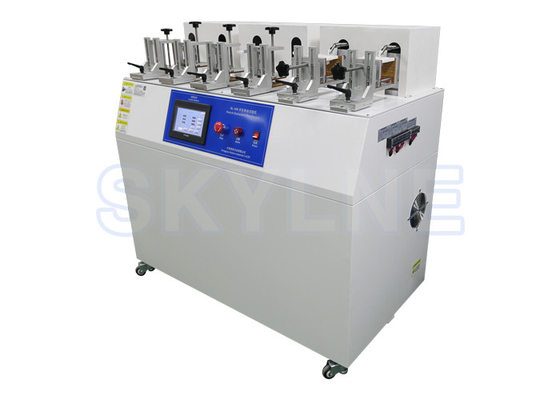

Düşük fiyat ile yüksek kaliteli 6 İstasyon Anahtar Dayanıklılık Test Cihazı

I. Anahtar Dayanıklılık Test Cihazına Genel Bakış

​Bu test cihazı, ilgili GB2099.1, GB17465.1, GB15092.1 hükümlerine uygun olarak tasarlanmıştır ve ev ve benzeri kullanımlar için anahtar ürünlerinin ömür testi ekipmanını test etmek için kullanılır.

Fişlerin ve prizlerin, kuplörlerin ve cihaz anahtarlarının elektrik ömrünü test etmek için yük kutusuna bağlanır.

Elektrikli aksesuar ve ev aletleri üreticilerinin kalite kontrol departmanları tarafından kalite kontrol ve kalite kontrol için ekipmanların test edilmesi gerekmektedir.

II.İnşaat

Anahtar ve priz ömrü test makinesi, gücü yapmak için silindiri benimser, açma ve kapama eylemini tamamlamak için ileri geri doğrusal hareket yapmak için sürgülü tertibatı fiş tertibatıyla çalıştırın.Eylem frekansı ve açma/kapama süresi, kullanımı kolay ve kontrolü güvenilir olan PLC (programlanabilir denetleyici) ve dokunmatik ekran tarafından kontrol edilir.

III.Ana teknik parametreler

1. Test malzemelerinin sayısı: bir veya iki istasyon döner anahtar testi, üç veya dört istasyon basmalı anahtar testi ve beş veya altı istasyon buton anahtarı testi dahil olmak üzere altı istasyon.

2. Test hızı: düğme anahtarı: 5~60 kez / dakika ayarlanabilir;döner anahtar 1~10 kez/dakika ayarlanabilir (Not: karşılıklı döngü için bir kez).

3. Test sayısı: 1 ~ 999999 kez ayarlanabilir.

4. Açılma süresi: 0 ~ 999,9 saniye (dakika) ayarlanabilir.

5. Bağlantı kesme süresi: 0 ~ 999,9 saniye (dakika) ayarlanabilir;

6. Dönüş hızı: 5 ° ~ 360 ° / S ayarlanabilir

7. Dönüş açısı: 5 ° ~ 7200 ° ayarlanabilir

8. Vites sayısı: 1 ~ 10 vites ayarlanabilir

9. Dönüş modu: saat yönünde dönüş, kademeli motor hassas konumlandırma

10. Güç kaynağı: AC220V / 50Hz.

11.Kullanım ortamı: sıcaklık 0 ~ 40 ℃, bağıl nem ≤ %85, şiddetli sarsıntı, şok, titreşim ve aşındırıcı olmayan hava yerleri.

IV.Test Arayüzü

Kontrol sistemi bir dokunmatik ekran kullanır.İşlevleri seçerken ve parametreleri ayarlarken, ekrandaki talimatlara göre o işlev seçeneği için düğmeye parmağınızla basmanız yeterlidir ve ekran filmine zarar vermemek için sert basmayın.

İstasyon 1: İstasyon 1 test arayüzüne girin.

Diğer iş istasyonları bir iş istasyonuyla aynıdır

1.Açık Ekran

Resim 1.

2. Döner anahtar testi (İstasyon 1 veya İstasyon 2.)

                                                             Resim 2

(1) .Test sayısı: her bir istasyonun gerçek test sayısını görüntüler ve kırmızı kutu ayar sayısıdır.

(2) .Dişli zaman aralığı: 0-99.9S ayar dişlisinin zaman aralığı ayarlanabilir.

(3) .Test açısı: 5° ~ 360° ayarlanabilir

(4) .Vites ayarı: örnek vites sayısını ayarlayın

(5) .Test hızı: 5° ~ 360° / S ayarlanabilir

(6) .Çalışma durumu: test ederken yanıp sönüyor, dururken yanıp sönmüyor.

(7) .Tanımlama seçenekleri: Evet Alarm, ürün uzun geçiş veya uzun kesinti hatası ürettiğinde oluşur;Hayır Numunenin iyi veya kötü olduğunu algılamaz ve test sayısına ulaşıldığında durur.

(8) .Başlat: basıldığında her anahtarı başlat

(9) .Durdur: basıldığında bit anahtarı testini durdurun.

(10) .Temizle: bit anahtarının test sayısını temizler.

(11) .Alarm serbest bırakma: alarm oluştuğunda, alarmı durdurmak için bu düğmeye basın.

(12) .Orijin onayı: numune orijinini manuel olarak ayarladıktan sonra, numune anahtarını korumak için orijinin başlayamayacağını onaylamak için değil, başlamak için orijin onayına basın.

3.Rocker anahtarı ve basmalı düğme anahtarı testi (istasyon 3-6)

Resim 3

(1) Test sayısı: her istasyondaki gerçek test sayısını görüntüleyin, kırmızı kutu ayarlanan sayıdır.

(2) Açma zamanı: test sırasında her bir istasyonun açılma zamanını ayarlayın/gösterin.

(3) Strok ayarı: çeki çubuğunun strokunu ayarlayın: 0-50MM ayarlanabilir

(4) Bağlantı kesme süresi: test sırasında her bir istasyonun bağlantı kesme süresini ayarlayın/gösterin.

(5) Hız ayarı: 0-100MM/S ayarlanabilir

(6) Çalışma durumu: test ederken yanıp sönüyor, dururken yanıp sönmüyor

(7) Tanımlama seçenekleri: Evet Alarm, ürün uzun geçiş veya uzun ara hatası ürettiğinde oluşur;Hayır Numunenin iyi veya kötü olduğu saptanmadı, test sayısına ulaşıldığında dur

(8) Başlat: basıldığında her düğmeyi başlat

(9) Durdur: basıldığında bit anahtarı testini durdurun.

(10) Temizle: Bit anahtarının test verilerini temizleyin.

(11) Alarm serbest bırakma: meydana geldiğinde alarmı serbest bırakmak için bu düğmeye basın.

V. Çalıştırma yöntemi

1. Döner anahtarın montajı.

Numune kurulumu: önce döner anahtarı başlangıç ​​konumuna döndürmek için takın, ardından döner anahtarı doğru bağlantı parçasına sıkıştırın ve ardından döner başlığı özel bir tutma yeri ile aynaya sıkıştırın (aşağıdaki resme bakın)

2. Basmalı/anahtarlı anahtarın montajı.

Basmalı/anahtarlı anahtarı armatüre sıkıca monte edin ve konumu yukarı, aşağı, sola ve sağa ayarlayın

3.Test metodu

(1) Numuneyi takın ve konumu ayarlayın, test edilen anahtarın normal şekilde açılıp kapanabilmesi için elinizle doğrultun.

(2) Tüm test parametrelerini test gereksinimlerine göre ayarlayın.

(3) Numunenin iyi veya kötü olduğunu tespit etmeden test edin, tanımlama yok seçeneğini seçin, ayarlanan sayıda ulaştıktan sonra durun.

(4) Test sırasında numunenin iyi veya kötü olduğunu tespit edin, numuneyi yük terminaline koyun ve tanımlamayı seçin.

(5) "Başlat" tuşuna basın, test başlar, "Durdur" tuşuna basın, test durur.Test önceden belirlenmiş bir sayıya ulaştığında, test otomatik olarak durur, test verilerini sıfırlamak için "sıfır"a basın.

(6) Testten sonra gücü kapatın.

Anahtar ve yük kablolaması

VI.uyarılar

1. Alet sık sık temizlenmelidir.

2. Çalışma sırasında hareketli parçaların hareketini yapay olarak engellemekten kaçının.

Kabuk topraklanmalıdır.

1. Alet sık sık temizlenmelidir.

2. Çalışma sırasında hareketli parçaların hareketini yapay olarak engellemekten kaçının.

Kabuk topraklanmalıdır.
