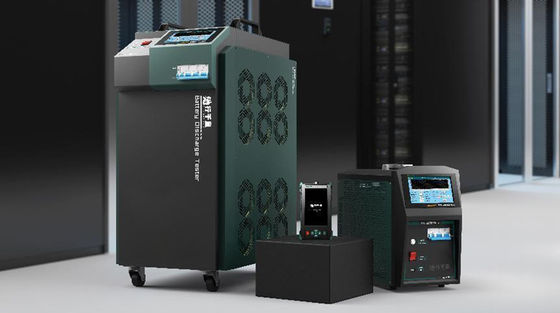

100V/50A-Akü Şarj ve Deşarj Test Cihazı Laboratuvar Test Cihazları

Laboratuvar Test Cihazlarının Ürün Açıklaması

Akü şarj/deşarj test cihazı, akü paketi kontrol deşarj deneyi, akü paketi kalan kapasite testi, tek ünite denetimi ve akü günlük bakımını hızlı bir şekilde çözmek için şirketimiz tarafından yeni geliştirilen yüksek verimli bir test cihazıdır.Cihaz, yurtiçinde ve yurtdışında gelişmiş şarj ve deşarj kontrol teknolojisini benimser ve kurşun asit ve lityum pillerin şarj ve deşarj özelliklerine göre pil şarj etme, boşaltma, döngüsel şarj ve deşarj testleri için özel olarak tasarlanmıştır.Test cihazı, deşarj işlemi sırasında akü voltajını, deşarj akımını, deşarj süresini, deşarj kapasitesini ve diğer parametreleri gerçek zamanlı olarak izleyebilir;cihaz, akıllı bir gömülü işletim sistemini benimser ve pil testinin ağ bağlantısını gerçekleştirmek için kablosuz veri iletimini destekler, bu da pil paketi bakımını ve yönetimini daha kolay ve daha bilimsel hale getirir, böylece pil paketinin hizmet ömrünü uzatır.İletişim, elektrik, kule, akü üreticileri, yeni enerjili araç işletmeleri, demiryolu, metro, petrokimya vb. gibi çeşitli sektörlerde yaygın olarak kullanılabilir. Kolay kullanım ve güvenli şarj ve deşarj avantajları ile ideal testtir. DC sistem işletim ve bakım testi için araç.

Laboratuvar Test Cihazlarının Ürün Özelliği

• PTC olarak adlandırılan polimerik pozitif sıcaklık katsayısı direnci (Polimerik Pozitif Sıcaklık Katsayısı) kullanılarak ürün deşarjı, aşırı akım (kısa devre gibi) ile akım dalgalanması çok büyük, çok yüksek sıcaklık olduğunda cihaz devrede koruyucu bir rol oynayabilir. - koruma fonksiyonu, devredeki bileşenlerin zarar görmesini önlemek için akımı sınırlamak için aşırı akım direnci değeri keskin bir şekilde artar.Arıza giderildiğinde, PTC cihazının sıcaklığı otomatik olarak düşer ve yüksek güvenlik faktörü ile düşük direnç durumuna döner, kırmızı sıcak fenomeninden ve daha güçlü bir çevresel uyarlanabilirlikten kaçınarak tüm deşarj testi sürecini daha güvenli ve kararlı hale getirir.
• Ana kontrol panosu, ithal edilen STMicroelectronics yüksek performanslı ARM CPU'yu benimser: deşarj sürecinde istikrarlı performans, yüksek frekans, güçlü, çift CPU yedekli tasarım, ana CPU talimatların çalıştırılmasından ve işlenmesinden sorumludur, ikincil CPU sorumludur alarm izleme ve süreç kontrolü, acil bir durum olduğunda, ana ve ikincil CPU'lar komut hesaplama ve işlemeden sorumluyken, ikincil CPU alarm izleme ve süreç kontrolünden sorumludur.Acil bir durumda, ana ve ikincil CPU'lar çıkışı aynı anda kilitleyecektir.

Şekil.1 Kontrol Kartı İşlemci Fiziksel Çizimi

• 7 inç gerçek renkli dokunmatik ekran: 1024x800 çözünürlüğe sahip 7 inç yüksek çözünürlüklü LCD, histogramları, tabloları, grafikleri, veri raporlarını, yardım belgelerini vb. görsel olarak görüntülemek için kullanılabilir. Dokunmatik panel, askeri sınıf çok katmanlı bir kompozit filmdir Güçlü parazit önleme özelliğine sahip dirençli dokunmatik panel, özellikle elektrik santralleri, pil odaları ve yüksek frekanslı şarj cihazları tarafından üretilen elektromanyetik parazit ve geçici darbe paraziti için uygundur.Menü işlemi ve sayfa geçişi doğrudan dokunmatik ekran üzerinden gerçekleştirilebilir ve tüm işlem basit ve anlaşılırdır.​
• Parametre ön ayar şablonunu şarj etme ve boşaltma işlevine sahiptir: yaygın olarak kullanılan altı test parametresi şablonu yerleşiktir ve şablon verileri elektrik kesintisinden sonra kaydedilebilir.Ayarlamadan sonra, parametreleri değiştirilmediği sürece her zaman etkilidir, her başlattığınızda birçok parametre ayarlama zahmetinden kurtarır.Farklı pil türlerinin parametre ayarlarını karşılayın.Test, güç açıldıktan hemen sonra başlatılabilir.Sık sık parametre ayarlamaya gerek yoktur.Test gerçekten tek bir tuşla başlatılır, bu da testi basit ve verimli hale getirir.
• Ünite izleme modülü, LORO kablosuz+RS485 kablolu iletimi benimser: 2V/4V/6V/12V dört ünite voltaj seviyesi izleme ile uyumludur.Ve harici güç kaynağı olmadan yerleşik güç kaynağı.Her bir kablosuz modül aynı anda 12 pili izleyebilir; bu, her modülün yalnızca 4/6 ayrı voltajı izlediği geleneksel bağlantı modundan daha basittir.Mevcut duruma göre değiştirilebilen kablosuz ve kablolu olmak üzere iki iletişim modu vardır (Not: tek izleme modülü isteğe bağlıdır)
• Profesyonel PC terminal veri analizi ve yönetim yazılımı donatılmıştır: tek voltaj eğrisi, tüm voltaj eğrileri grubu, tüm akım eğrileri grubu, tek çubuk grafik, gerçek zamanlı veriler dahil olmak üzere ekipman tarafından oluşturulan test verilerinin derin madenciliğini yapabilir. tablo, üst bilgisayar yazılımının şifre koruması, deneysel sonuç ve diğer işlevler ve gereksinimlere göre Excel/Word belge formatında raporları otomatik olarak üretebilir, yazdırabilir ve arşivleyebilir.
• Güçlü ve kullanışlı veri depolama ve yedekleme işlevi: 1000'den fazla grup şarj ve deşarj verisini depolayabilen ve geçmiş verileri görüntüleme, analiz etme ve silme gibi işlevleri destekleyen 8 GB veri depolama alanı yerleşiktir.16GB USB flash disk, test işlemi verilerini cihazın USB portuna taktıktan sonra USB flash diske aktarabilen ve ardından veri analizi ve veri yedekleme için USB flash diski PC'ye götürebilen makine ile donatılmıştır. üst bilgisayar yazılımı aracılığıyla yönetim.
• Geçmiş veri eğrisinin görünümü: veri yönetimi arayüzünün geçmiş veri eğrisi işlevi aracılığıyla, yerleşik veri dosyalarını grafikler ve osilogramlar biçiminde görüntüleyebilir ve sorgulayabilir, ayrıca yakınlaştırabilir, uzaklaştırabilir, sola ve sağa hareket edebilirsiniz osilogramların birden çok açıdan

• Deşarj kapasitesi, deşarj süresi, tek düşük voltaj, tüm grubun düşük voltajı dahil olmak üzere çeşitli test deşarj sonlandırma koşulları ayarlanabilir.Herhangi bir test koşulu karşılandıktan sonra, aşırı voltaj, aşırı akım, aşırı sıcaklık, anormal veri depolama, voltaj test terminallerinin ters bağlantısı ve diğer test hatası alarm ekranlarının yanı sıra deşarj otomatik olarak durdurulacaktır.
• Deşarj kapasitesi, şarj süresi, tek düşük voltaj üst limiti ve tüm grup voltajı üst limiti dahil olmak üzere çeşitli test şarjı sonlandırma koşulları ayarlanabilir.Test koşullarından herhangi biri karşılandığında şarj işlemi otomatik olarak durdurulacaktır.
• Aktivasyon ve onarım fonksiyonuna sahiptir: paket, aktivasyon fonksiyonu aracılığıyla negatif elektrot vulkanizasyonunun aktif maddesini aktive edebilir, şarj ve deşarj döngüsü yapabilir, kapasite düşüşünü azaltabilir ve pil ömrünü iyileştirebilir.
• Kendi kendine kalibrasyon fonksiyonu: cihaz, ölçüm sonuçlarını yerinde kalibre edebilen voltaj ve akım kalibrasyon düzeltme fonksiyonu ile donatılmıştır.Ölçüm hatası, ölçüm doğruluğunu sağlamak için tekrar tekrar kalibre edilebilir ve düzeltilebilir.Bu işlev, özellikle cihaz okumaları ve saha cihazları arasında tutarlılık gerekli olduğunda kullanım için uygundur.
• Enstrümanın tek izleme arayüzü, tek voltaj verilerinin birden fazla şekilde görüntülenmesini destekler: tekli pil voltajı gerçek zamanlı olarak toplanır ve değerlendirme ve analiz kolaylığı için histogram/tablo olmak üzere iki şekilde görüntülenir. pil voltajı durumunu sezgisel olarak görüntüleme.

Laboratuvar Test Cihazlarının teknik parametreleri

100V50A-Akü Şarj ve Deşarj Test Cihazı.pdf
