100V 50A Akü Modülü ve PAKETİ Kontrol Sistemi Laboratuvar Test Cihazları

100V, 50A Akü Modülü ve PAKET Kontrol Sistemi

Laboratuvar Test Cihazlarının Ürün Açıklaması:

1. güç pil simülasyon testi, çarpan testi.

2. çevrim ömrü testi.

3, Güç, kapasite ve enerji testi.

4, Güç pil paketlerinin sanal gruplandırılması: şarj ve deşarj eğrisi uydurma, pil tutarlılık testi ve değerlendirmesi.

5, Yüksek çarpan şarj ve deşarj kapasitesi testi.

6, Güç pili ve enerji depolama pili serisi modül testi: tek hücre voltajı, tek hücre sıcaklığı izleme (yüksek voltaj ekipmanı).

İşlevsel özellikler (bazı işlevler özelleştirme gerektirir):

1, Yüksek güç yoğunluklu pil modülleri (paketleri) için özel olarak geliştirilmiş yüksek performanslı şarj/deşarj test platformu.

2, AC/DC ve DC/DC iki aşamalı yüksek frekanslı izolasyon modüler tasarımı, düşük sıcaklık kayması, yüksek performanslı çok kanallı 24 bit ADC analog-dijital dönüşüm çipi ile birlikte, kararlı durum doğruluğu daha yüksektir geleneksel ekipman.

3, çok kanallı entegrasyon ve enerji geri kazanım fonksiyonu ile sistemin yüksek güç yoğunluğu.

4, HMI işlemi, bir anahtar akıllı otomatik kalibrasyon.

5, Çoklu BMS uyarlanabilirliği, şarj/deşarj aynı/farklı bağlantı noktasını destekler, röle/MOS BMS şemasını destekler;bağımsız CAN ve RS485 iletişim uzantısını destekler;DBC yapılandırma işlevini destekler.

6, Ethernet üzerinden üst bilgisayarın uzaktan kontrolü, kanalların paralel bağlantısı, darbe ve çalışma koşulu simülasyonu desteği.

7, İnsan-makine arayüz tasarımı, sistem fonksiyonları basit ve kullanımı kolaydır;bir dizi özel ayarı destekleyin;düzenli kalibrasyon otomatik hatırlatma servisi ile donatılmıştır.

Laboratuvar Test Cihazlarının sistem açıklaması

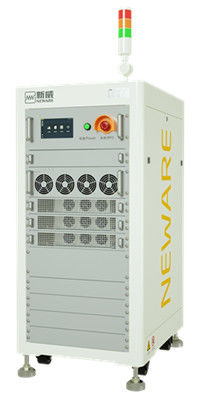

CE-6000 Modül&PACK test sistemi, yüksek dinamik tepki hızı, yüksek kararlı doğruluk, çoklu kanalların esnek konfigürasyonu vb. ile yüksek güçlü pil paketi testi için geliştirilmiş yüksek hassasiyetli bir şarj/deşarj ekipmanıdır. Darbe testi, çevrim ömrü testi ve çalışmayı destekler. durum simülasyon testi.Sistem, şarj ve deşarj işlemi sırasında tüketilen büyük miktarda elektrik enerjisinden tasarruf sağlayabilen çok kanallı giriş ve enerji geri kazanım işlevleriyle donatılmıştır;Geleneksel tek aralıklı ekipmandan daha yüksek örnekleme çözünürlüğü ile yüksek performanslı çok kanallı 24 bit AD dönüştürücü çip ile birleştirilmiş çift yönlü yüksek frekanslı DC dönüştürme topolojisi benimser.

Üç fazlı AC-DC modülü

• Üç fazlı sıfır serbest tasarım: gelişmiş üç fazlı sıfır serbest tasarım benimsenmiştir ve hızlı yanıt talebini karşılamak için bara voltajı olgun ve güvenilir üç fazlı köprü PFC devresi aracılığıyla kararlıdır;
• Yüksek güç ve düşük harmonik: çift yönlü güç faktörü>0.99, düşük akım harmoniği <%5, çeşitli zorlu güç şebekelerine uyum sağlar ve invertör şebekeye güvenilir bir şekilde bağlanır;
• Yumuşak anahtar tasarımı: olgun ve mükemmel yumuşak anahtar tasarımı ile birlikte, iki yönlü yüksek frekanslı izolasyon, iki yönlü enerji akışı, yüksek verimlilik ve enerji tasarrufu ve yüksek enerji yoğunluğu gerçekleştirir;
• Güçlü uyumluluk: mükemmel elektromanyetik uyumluluk, daha güvenilir ve verimli modüller.

Çift yönlü DC-DC modülü

• BUCK-BOOST devresini benimseyin: şarj ve deşarjın hızlı yanıtını gerçekleştirmek için verimli ve güvenilir BUCK-BOOST devresini benimseyin;
• Yüksek performanslı LCL filtre tasarımı: yüksek performanslı LCL filtre devresi, düşük dalgalanma, yüksek hassasiyet, her kanalın bağımsız kontrolü, kanal/modül paralel bağlantısını destekler;
• Farklı test gereksinimlerini karşılayın: topoloji esnek dönüşümü destekler ve çeşitli pil testi gereksinimlerini karşılamak için farklı şarj ve deşarj portları ve sıfır negatif basınç deşarjı ile uyumlu olacak şekilde genişletilebilir.

Ekipman aksesuarları listesi

Veri Yönetimi ve Analizi

Üst Bilgisayar Sisteminin Yapılandırma Gereksinimleri

Ekipman bakımıLaboratuvar Test Cihazları
