1.1. Baca gazı akış kontrol sistemi |
Dizin |
BENtem |
Teknik göstergeler ve parametreler |
1.1 |

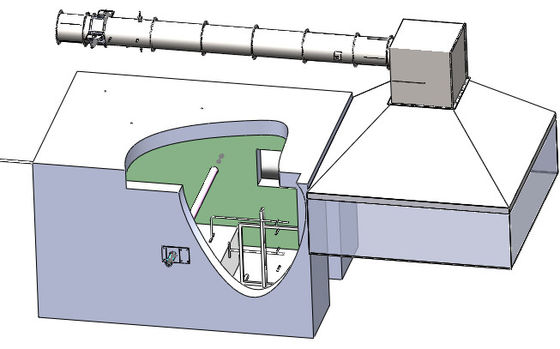

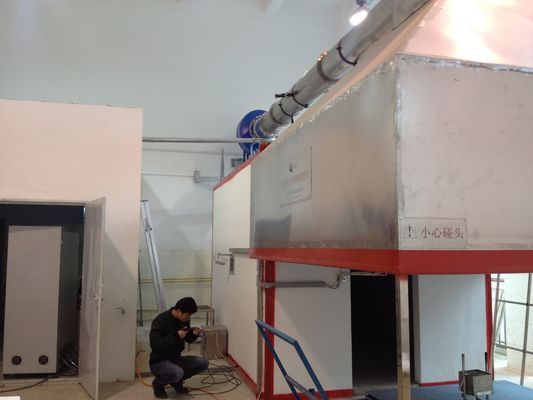

Davlumbaz |
Yanma test odası açıklığının hemen üstüne, yerden 1,8~2,0 metre yüksekliğe monte edilir, alt boyut 2440*2440 mm, yükseklik 1000 mm ve malzeme SS304'tür; |
1.2 |
Baca gazı homomikser |
Kurulum ve koni şeklindeki duman toplama davlumbazı doğrudan üsttedir, boyutu 900*900*900mm'dir, içine iki adet 900*500 paslanmaz çelik plaka monte edilmiştir ve bir tarafı boruya bağlanmak için φ400 açıklıkla açılmıştır, malzeme SS304; |
1.3 |
Duman egzoz borusu |
φ 400 mm'dir, uzunluk 5000 mm'dir, birkaç bölümden oluşur, flanş ve yüksek sıcaklığa dayanıklı sızdırmazlık halkası ile bağlanır, her iki uç da baca gazı karıştırma cihazı ile monte edilir, malzeme SS304'tür; |
1.4 |
Egzoz fanı |
Santrifüj egzoz fanı, iç tank paslanmaz çelikten yapılmıştır, 300 ° C'den az olmayan yüksek sıcaklıktaki baca gazına dayanabilir ve hava hacmi frekans dönüştürücü tarafından kademesiz olarak ayarlanır; |
Duman egzoz sistemi, cep telefonu yanma testinin ürettiği tüm duman için yeterlidir ve duman egzoz kapasitesi 8000 m³/saat'ten az değildir; |
2.2. Kapsamlı ölçüm bölümü |
2.1 |
Kapsamlı Ölçüm bölümü |
Basınç, sıcaklık, ışık yolu, örnekleme ve diğer sensörlerle donatılmış, SS304'ten yapılmış, 2155 mm uzunluğunda ve 400 mm çapında paslanmaz çelik boru bölümü; |
2.2 |
Basınç algılama cihazı |
Paslanmaz çelikten yapılmış iki yönlü prob, boru hattının ortasına monte edilmiştir; ön ve arka bölmeler, boru hattındaki basınç farkını tespit etmek için PTFE tüpü aracılığıyla basınç farkı sensörüne bağlanır; |
Diferansiyel basınç sensörü, diferansiyel basınç okumasının kısa bir gecikmeye sahip olmasını ve kayıp olmamasını ve T90 yanıt süresinin 3 saniyeden az olmasını sağlamak için kapsamlı ölçüm bölümünün braketine monte edilmiştir. |
Basınç sensörü, aralık 0-2000Pa, doğruluk ±5Pa; |
2.3 |
Sıcaklık algılama cihazı |
IEC gereksinimlerini karşılayan Amerikan Omega termokupl, çapı 0,5 mm, zırhlı izolasyon tipi K termokuplunu benimseyin; |
Aralık 0-1000°C, doğruluk 0,1°C; |
2.4 |
Optik yol ölçüm cihazı |
Optik zayıflatma sistemi akkor ışık tipidir |
2.5 |
Örnek gaz toplama cihazı |
Lamba akkor lambadır ve (2900±100)K renk sıcaklığında kullanılır.Güç kaynağı kararlı bir doğru akımdır |
3.Gaz ve kontrol sistemi |
3.1 |
Brülör |
Dedektör ve ithal silikon fotodiyot probu |
Optik zayıflatma sistemi akkor ışık tipidir |
Lamba akkor lambadır ve (2900±100)K renk sıcaklığında kullanılır.Güç kaynağı kararlı bir doğru akımdır |
3.2 |
Ateşleme cihazı |
Lens sistemi, ışığı en az 20 mm çapında paralel bir ışın halinde yoğunlaştırmak için kullanılır.Fotoselin ışık yayan deliği, önündeki merceğin odak noktasında bulunmalıdır. |
Dedektör ve ithal silikon fotodiyot probu |
Optik zayıflatma sistemi akkor ışık tipidir |
3.3 |
Yanma başlığı gaz akış kontrolü |
Lamba akkor lambadır ve (2900±100)K renk sıcaklığında kullanılır.Güç kaynağı kararlı bir doğru akımdır |
Lens sistemi, ışığı en az 20 mm çapında paralel bir ışın halinde yoğunlaştırmak için kullanılır.Fotoselin ışık yayan deliği, önündeki merceğin odak noktasında bulunmalıdır. |
Dedektör ve ithal silikon fotodiyot probu |
3.4 |

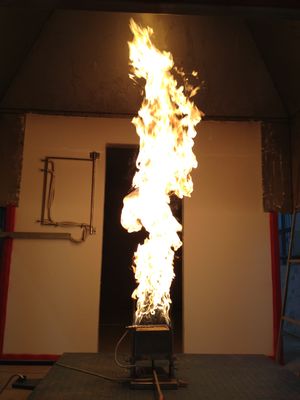

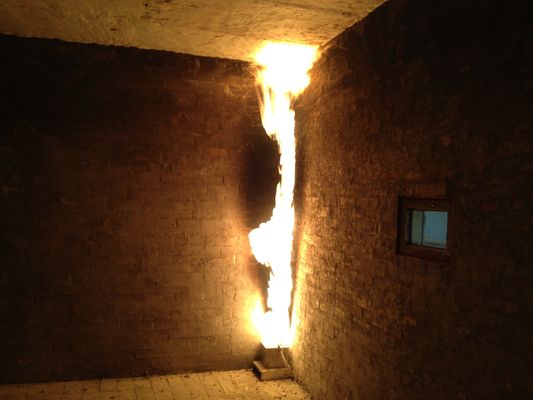

Kalibre edilmiş kum yakıcı |
Optik zayıflatma sistemi akkor ışık tipidir |
Lamba akkor lambadır ve (2900±100)K renk sıcaklığında kullanılır.Güç kaynağı kararlı bir doğru akımdır |
3.5 |
Kalibre edilmiş gaz akışı kontrolü |
Amerikan Alicat kütle akış ölçer kullanıldığında, ortam propandır, aralık 0-7 g/s'dir, doğruluk ±(0,8%rdg+0,2%FS), tepki süresi 0,1 saniyedir ve maksimum kalibrasyon alevi 300kw'dir; |
Kalibrasyon gazı akışı, 75kw/160kw çıkışlı kademeli kalibrasyon alev kaynağını otomatik olarak kontrol edebilen yazılım tarafından kontrol edilir; |
3.6 |
Kontrol sistemi |
Omron PLC, güvenli ve güvenilir bir gaz kesme cihazıyla donatılmış, gaz akışını kontrol etmek için kullanılır; |
Gaz kontrol kutusunun ayrı konfigürasyonu, işletme ve bakım için güvenli ve kullanışlı; |
4.4. Baca gazı arıtma sistemi |
4.1 |
Baca gazı filtreleme |
Üç aşamalı bir filtre cihazı ile donatılmış olup, baca gazındaki tozun uzun süreli filtrelenmesi:
Birinci sınıf cam elyaf pamuk kaba filtre, baca gazındaki büyük karbür parçacıklarını filtreler ve filtre malzemesi hızlı bir şekilde değiştirilebilir;
İkinci sınıf Amerikan Parker filtresi, filtre elemanı PTFE'dir, hassasiyet 2μm'dir, filtre elemanı hızla sökülüp değiştirilebilir;
0,5μm hassasiyetle üç aşamalı PTFE membran filtrasyonu, nemi etkili bir şekilde keser;
|
4.2 |
Soğuk tuzak |
Sıkıştırma pompası tipi soğuk tuzak, soğutma kapasitesi 320KJ/saat, sıcaklık kontrol doğruluğu 0,1°C, statik değişim 0,1K, kendi kendine çalışmaya başlar ve bakım gerektirmez; |
4.3 |
Buhar kapanı |
Soğuk tuzak tarafından üretilen soğutma suyunu bakım gerektirmeden otomatik olarak boşaltın; |
4.4 |
Kurutma kolonu |
Numune gazındaki kalan su buharını kurutmak için kullanılır; hızlı bir şekilde sökülebilir ve kurutma ortamıyla değiştirilebilir; |
4.5 |
Numune alma pompası |
16L/dak örnekleme kapasitesine sahip Alman KNF vakum numune alma pompası, yüksek hava sızdırmazlığı, düşük gürültü ve düşük titreşim ile sürekli olarak 50KPa'lık bir numune alma basıncı üretebilir; |
4.6 |
Rotametre |
Çıkış örnek gaz akışını stabilize edebilen ve gaz akışındaki dalgalanmanın neden olduğu ölçüm hatasını azaltabilen 0-1,5L/dak aralığına sahip ithal rotametre; |
5. Gaz konsantrasyonu analiz sistemi |
5.1 |
Gaz analizörü |
Alman ABB EL3020 analizörünü kullanarak, paramanyetik O2 konsantrasyonu analizi, ölçüm aralığı %0-21, doğruluk %0,01, tepki süresi 12 saniyeden fazla değil, analizörün 30 dakikası içindeki sapma ve gürültü 100 ppm'den fazla değil;
Doğrusal sapma: ≤%1FS;
Tekrarlanabilirlik: ≤0,5FS;
Sıfır yüzen yağmur: ≤%1FS/7D;
Başlangıç zamanı: ≤30 dk;
|
Alman ABB EL3020 analizörünü kullanarak, IR tipi CO/CO2 konsantrasyon analizini kullanarak, ölçüm aralığı CO: %0-1, doğruluk %0,01, CO2: %0-10, doğruluk %0,01 ve yanıt süresi 12 saniyeyi aşmaz. |
6.Veri Toplama Sistemi |
6.1 |
Toplama modülü |
Advantech satın alma modülünü kullanarak,
Gaz konsantrasyonu toplama doğruluğu 100×10-6'dır;
Sıcaklık toplama doğruluğu 0,1°C'dir;
Basınç farkı toplama doğruluğu 0,1Pa'dır;
Zaman kazanımı doğruluğu 0,1 saniyedir;
Diğer sinyaller tam ölçekli çıkış değerinin %0,1'idir;
|
6.2 |
Veri toplama |
Sistem en az her 3 saniyede bir aşağıdaki verileri kaydeder ve saklar:
Çift yönlü probun basınç farkı, Pa;boru Sıcaklığı, K;
O2 konsantrasyonu, %;
CO konsantrasyonu, %;
CO2 konsantrasyonu, %;
Propanın kütle akış hızı, mg/s;
Zamanlar;
|
7. Standart işletim yazılımı |
Standart işletim yazılımı aşağıdaki işlevleri içerir: |
7.1 |
Sistem durumu izleme |
Sistemdeki her sensörün durumunu ve sinyal değerini okuyun; |
7.2 |
Sensör kalibrasyonu |
Sıcaklık, rüzgar basıncı, ışık yolu, konsantrasyon analizi vb. için sensör kalibrasyonu; |
7.3 |
Sistem kalibrasyonu |
Standart sistem adımlı kalibrasyon prosedürü; |
7.4 |
Standart işletim prosedürü |
Standart test işletim prosedürleri; |
7.5 |
Rapor incelemesi |
Ham veri erişimi ve ihracat test raporu; |
7. Diğer yardımcı ekipmanlar |
7.1 |
VCR |
Kabul testinin videosu; |
7.2 |
miting |
Ana yanma başlığının yatak yüzeyine uyguladığı kuvveti doğrulamak için kullanılır; |
7.3 |
PC Bilgisayar |
AdvanTech endüstriyel bilgisayarı ve entegre veri toplama arayüzü, sistem çalışmasının stabilitesini artırır. |
