ISO 5660 Konus Ölçü Kalorimetri

Konik Kalorimetre.pdf

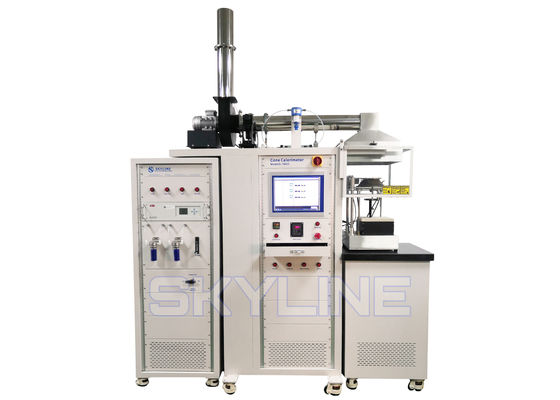

Araç tanıtımı
Konik kaloriyometre, Dr. Vytenis Babrauskas tarafından 100KW/m2 ısı radyasyonu değerinde test edilen dikdörtgen bir numune (100mm×10mm) oksijen tüketiminden elde edilmiştir.
Konik kalorimetre, malzeme yanışının oksijen tüketimi ilkesine dayanır. 1 kg oksijen başına salınan ısı yaklaşık 13.1MJ'dir. Malzemenin ısı salınımını ölçer,Çakma zamanı, oksijen tüketimi, CO ve CO2 üretimi ve yanma gazı akışı.
Konik kalorimetre, laboratuvarın boyutuna sıkı bir şekilde uymaktadır ve test yazılımı tarafından tasarlanan otomatik kontrol ünitesi, kullanıcının kullanımı için uygundur.17 inçlik dokunmatik ekranlı bir bilgisayar kullanıyor.Uluslararası standartlara tamamen uygun.

Standartlara uygun
-ISO 5660 yangın tepkisi testi, ısı salınımı hızı, duman hızı ve kütle kaybı hızı;
-ASTM E1354, bir oksijen tüketimi kalorimetresi kullanarak malzemelerin ve ürünlerin ısı ve görünür duman salınımı oranının belirlenmesi;
- BS 476 Pt.15 inşaat malzemelerinin yanma ve yapı testi, ürün ısı salınım oranının belirlenmesi;

Teknik parametreler

Ürün Özellikleri ve Uygulaması
1Hareketli analiz dolabı olan Konik Kalorimetre, ISO 9705, EN 13823 vb. gibi büyük bir ısı salınımı oranı test sistemi ile bağlanabilir, ISO 5660, ASTM E1354, BS 476 Part 15 vb.Test standartları.
2Entegre test gövdesi ve 19 inç analiz dolabı, tüm kontrol ve otomatik test için gömülü PC 15 Inch dokunmatik ekranlı bilgisayar.

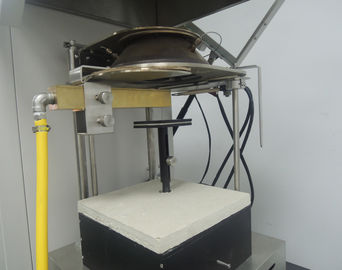

3Konik ısıtıcı nominal gücü 5000W, ısı çıkışı 0 ~ 100kW / m2, PID sıcaklık kontrolörü kullanırken, radyasyon koni yatay veya dikey olabilir.
450 x 50 mm aralığındaki numune yüzeyinin merkezi kısmına maruz bırakıldığında, sapma merkezinde radyasyon% 2'den fazla değildir.
5Örnek ağırlık aralığı 0 ~ 3000g; doğruluk: 0.1g.
6. Otomatik Bölünmüş Kapak numuneye radyasyon aktarmak için otomatik olarak açıldı.
7.ABB EL3020 Paramagnetik değişim yöntemini kullanarak gazdaki oksijen konsantrasyonunu ölçen paramagnetik oksijen analizatörü. Konsantrasyon aralığı 0-25%.
8Lazer sistemi kullanılarak duman yoğunluğu analizi, sistem 0.5mW He Ne lazerden, ana dedektörden ve yardımcı dedektörden oluşur.

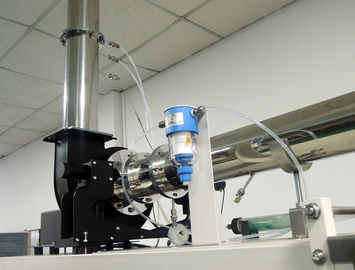

Egzoz sistemi fan, duman toplama kapağı, egzoz borusu ve delik plaka akış ölçerinden ve benzeri özelliklerden oluşur. Egzoz fan akış hızı 0 ~ 50g / s, hassasiyeti 0.1g / s.
9685 mm'lik duman toplama kapısından 12 delikli halka örnekleme cihazı kurulmuştur.
10Egzoz akış hızı, fanın 350 mm üzerinde keskin kenar deliğinin her iki tarafındaki basınç farkını, keskin kenar deliğin iç çapını ölçerek belirlenmelidir.
Kenar delik plakaları 57 mm + 1 mm.
11.ABB SCC-S Gaz örnekleme sistemi örnekleme pompasını, filtreyi, soğuk tuzakını, atık su boşaltmasını, su filtrelerini ve CO2 filtrelerini içerir.
Isı Akışölçerini (ISO 5660 için) kullanırken su tesisatı ve tesisat gerektirmeyen taşınabilir su soğutma sistemi.
12Tüm test sisteminin tepkisini kalibre etmek için, C- katsayısının değerini ölçmek için kullanılan kare açılışlı tunç kalibrasyon yakıcısı kullanılır.
13Veri alma sistemi, oksijen analizatörü, delik ölçümcüsü, termokopül ve diğer cihazların çıkışını kaydedebilir.

Başvurular

Konik Kalorimetre, aşağıdakiler de dahil olmak üzere çok çeşitli malzemelerin yanma ve yangın davranışını değerlendirmek için uygundur:

• İnşaat malzemeleri ve inşaat ürünleri

• Demiryolu malzemeleri

• Tel ve kablo malzemeleri

• Polimer malzemeler

• Kompozit malzemeler

• Yangın araştırmaları ve laboratuvar testleri için kullanılan malzemeler

Malzeme üreticileri, yangın deneme laboratuvarları, araştırma kurumları ve yangın performans testine katılan diğer kuruluşlar tarafından kullanılabilir.


Konik Kalorimetrinin Ürün Ayrıntıları
Konik kalorimetrenin adı Dr.Vytenis Babrauskas test numunesi (100mm x 100mm) denetlemek için 100kW/m2'ye kadar akış için onun geliştirilen bench ölçeğinde oksijen tükenmesiKonik kalorimetre testi, saf yanma kalorilerinin yanma için gerekli oksijen miktarına ve 13'e oranlı olduğu teorisine dayanır.1 kg oksijen tüketildiğinde her seferinde 1 MJ/kg üretilir, ve ısı emisyonu, yanma süresi, oksijen tüketimi, CO ve CO2 üretimi ve test malzemelerinden üretilen yanmış gazların akışı ölçülür.
Standartlar
ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550
BS:BS 476-15
ISO:ISO 5660
EN:EN 45545-2: 2013
GB:GB/T 16172:2007

Kurulum Gereksinimleri
Elektrik: 230 volt 50 amper nominal
Çevre sıcaklığı: 10°C-35°C arasında çalışır.
Boyutlar: Aygıt: 1800mm (W) x 900mm x (H) x 2600mm (D)
Gaz Tedarikleri:Metan, Azot, Sıkıştırılmış Hava

Lütfen aşağıdaki bağlantı ile Konik Kalorimetre işleminin videosunu gözden geçirin:
https://youtu.be/-U20AJEfArg

Şirket Profili.pdf

Sıkça Sorulan Sorular

S1: Bir Konik Kalorimetre ne için kullanılır?

A1:Konu Kalorimetri, malzemelerin yangın davranışını ve yanma performansını değerlendirmek için kullanılır. Isı salınım hızı, yanma süresi, oksijen tüketimi,duman üretimi, CO ve CO2 üretimi ve yanma sırasında kütle kaybı.

S2: Bir Konus Kalorimetresi nasıl çalışır?

A2: Konik kalorimetre, oksijen tüketimi ilkesine dayanarak çalışır.Test numunesi tarafından tüketilen oksijen miktarı ölçülür ve malzemeden salınan ısıyı değerlendirmek için kullanılır..

S3: Bu Konik Kalorimetre ile hangi standartlar kullanılabilir?

A3:Ürün özellikleri ISO 5660, ASTM E1354, BS 476 Bölüm 15, ASTM D6113, ASTM E1740, ASTM F1550, EN 45545-2:2013 ve GB/T 16172 listelerinde bulunur:2007Uygulanabilir standart, belirli test uygulamasına bağlıdır.

S4: Bir Konus Kalorimetresi kullanarak hangi malzemeler test edilebilir?

A4: Konus Kalorimetresi, inşaat malzemeleri, demiryolu malzemeleri, tel ve kablo malzemeleri, polimerler,Uygulanabilir test yöntemine göre kompozit ve diğer yanıcı malzemeler.

S5: Konik Kalorimetre hangi parametreleri ölçebilir?

A5:Sistem yapılandırmasına bağlı olarak, ekipman ısı salınımı hızını, yanma süresini, oksijen tüketimini, duman üretimini, CO ve CO2 üretimini, kütle kaybını ve yanma gazı akışını ölçebilir.

S6: Duman analizi mevcut mu?

A6:Evet. Duman yoğunluğu analizi isteğe bağlı bir yapılandırma olarak listelenmiştir. Sistem ayrıca CO ve CO2 analizi için kızılötesi analizerle donatılabilir.

S7: Konus Kalorimetresi diğer yangın test sistemlerine bağlanabilir mi?

A7:Ürün özelliklerine göre, Konik Kalorimetre, ISO 9705 ve EN 13823 gibi daha büyük ısı salınımı oranı test sistemleri ile bağlanabilir.
