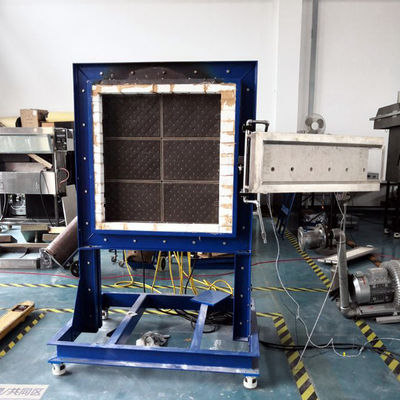

BS 476-7 Yüzey Alev Yayılımı Test CihazıTest yöntemi, kademeli olarak değişen radyant ısı enerjisine dayanarak küçük bir alevle numuneyi tutuşturarak kritik radyant akıyı ölçmektir. Isı radyant paneli 850mm X 850mm ölçülerindedir. Test numune tutucu su ile soğutulur ve termal radyans akısı eğrisini kalibre etmek için delikli bir kalibrasyon plakası ve termal radyant akısı sensörü ile donatılmıştır. Test cihazının laboratuvar sahası için yüksek gereksinimleri vardır ve kullanıcıların test cihazı monte edilmeden önce daha fazla güvenlik önlemi alması gerekir.Standart:BS:BS 476-7BS 476 Bölüm 7, dikey konumda yönlendirilmiş bir ürün numunesinin yüzeyi boyunca alevin yanal yayılımını ölçmek için bir test yöntemi ve alev yayılımının hızına ve kapsamına dayalı bir sınıflandırma sistemi belirtir. Duvar ve tavanların maruz kalan yüzeyleri olarak öncelikli olarak kullanılan temelde düz malzemelerin, kompozitlerin veya montajların kullanım performanslarını karşılaştırmak için uygun veriler sağlar.

Ürün Parametreleri

1. Radyant panelin alanı 850mm X 850mm'dir ve yapısal destek çerçevesi güçlendirilmiştir;

2. Numune tutucu, radyant panele diktir, üzerinde standart ölçek işareti bulunur, alev yayılma mesafesine göre kritik ısı radyant akısı ölçülebilir;

3. Su soğutmalı sirkülasyon cihazı ile donatılmıştır, numune tutucu uzun süreli yüksek sıcaklığın neden olduğu hasarı önlemek için su ile soğutulabilir;
4. Kıvılcım ateşleme modu kullanan küçük alev ateşleme cihazı ile donatılmıştır;
5. Radyant panel, yüksek sıcaklık tespit cihazı ile donatılmıştır. Radyant panel kapatılırsa, hava kaynağı otomatik olarak kesilebilir;
6. Su soğutmalı ısı radyasyon akısı sensörü ile donatılmıştır, sonuçlar Amerika Birleşik Devletleri NIST'e kadar izlenebilir;
7. Elektrik kontrol kutusu ile donatılmıştır, gaz ve hava akışını ayarlayabilir ve ısı radyasyon akısı rakamlarını görüntüleyebilir;
8. Test için gerekli bilgileri görüntülemek üzere PLC ve insan-makine arayüzü ile donatılmıştır.
Özellikler

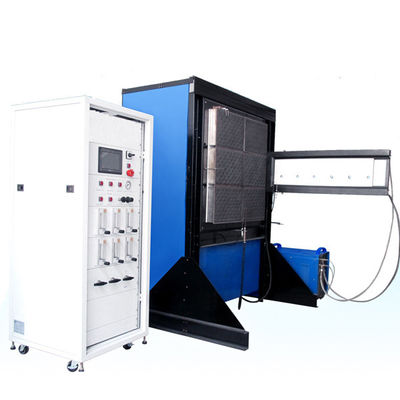

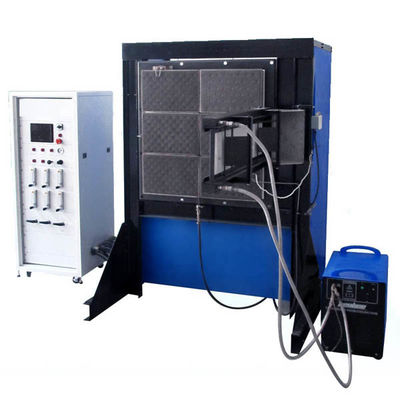

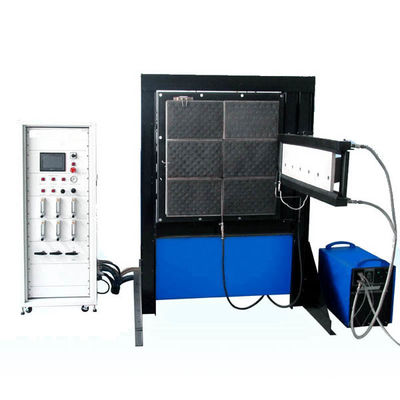

1. Bu Cihaz, bir çerçeve üzerinde desteklenen ve dikey olarak monte edilmiş bir radyasyon panelinden oluşur.

2. Radyasyon paneli bir gaz-hava karışımı ile beslenir.

3. Radyasyon paneli, hava-gaz-hava karışımının verimli yanmasını sağlamak üzere tasarlanmış gözenekli bir refrakter tip brülör bloğu için 850 mm karedir ve operasyonel koşullar altında panelin yüzeyinde alevlenme olmaz.
4. Radyasyon paneli ve çevresi, panelin merkezinin zemin seviyesinden yaklaşık 1250±100 mm yukarıda olacak şekilde bir çerçeve üzerinde desteklenir.
5. Cihazın bir tarafına monte edilmiş bir numune tutucu ve bir pilot alev düzenlemesi.
6. Numune tutucu, su soğutmalı çelik çerçeve ve su soğutmalı yüz plakalarından oluşur. Yüz plakaları, üst ve alt kenarlarında ve radyasyon paneline bitişik dikey kenarda numuneleri 20±2 mm örter.
7. Numuneyi yüz plakalarına sabitlemek için yaylı bir kelepçe konumlandırılmıştır.
8. Numune tutucuya taşınabilir su temini, numune tutucudan çıkan çıkıştaki maksimum sıcaklığın 35℃'yi aşmamasını sağlar.
9. Numune tutucu tertibatı, radyasyon panelinin yüzeyine 90±2° açıyla ve numune tutucunun üst ve alt kılavuzlarının yüzeylerinin radyasyon panelinin çevresinin iç yüzeyi ile aynı düzlemde olacak şekilde konumlandırılmıştır.
10. Numune tutucunun yüksekliği, testler arasında, test konumundan bekleme konumuna ve tersine yatay olarak radyasyon panelinin yüzeyinden uzağa sallanabilmesi için menteşelidir.
11. Pilot brülör, bir çelik borudan oluşur.
12. Radyasyon paneline giden gaz ve hava besleme hatları akış ölçerler, basınç regülatörleri, kontrol vanaları ve güvenlik cihazları içerir.
13.Isı Akısı Ölçer: Menzil: 0 ~ 50 kw/m2; Yüzey emisyonu: ε=0.95±0.05.
14. Tutuculu, kalibre edilmiş ısı akısı ölçer ve montajlı dummy kalibrasyon panosu.
Ürün Detayları
Yüzey Alev Yayılımı

Test CihazıYüzey alev yayılımı test cihazı, İngiliz yapı malzemeleri ve yüksek hızlı çelik alev geciktirici test standartlarına uygun BS 6853 serisi yüksek hızlı çelik alev geciktirici test cihazıdır. Standart BS 476-7'dir. Test yöntemi, numune yüzeyinin yanal uzantısını belirlemek ve hıza göre kullanılır. Ve uzama uzunluğu yanma seviyesini belirler. BS 476-7 öncelikli olarak duvar ve tavanların maruz kalan yüzeylerindeki alev uzantısını ölçmek için kullanılır.Test yöntemi, kademeli olarak değişen radyant ısı enerjisine dayanarak küçük bir alevle numuneyi tutuşturarak kritik radyant akıyı ölçmektir. Isı radyant paneli 850mm X 850mm ölçülerindedir. Test numune tutucu su ile soğutulur ve termal radyans akısı eğrisini kalibre etmek için delikli bir kalibrasyon plakası ve termal radyant akısı sensörü ile donatılmıştır. Test cihazının laboratuvar sahası için yüksek gereksinimleri vardır ve kullanıcıların test cihazı monte edilmeden önce daha fazla güvenlik önlemi alması gerekir.Standart:BS:BS 476-7

Boyut:1220 mm (G) x 550 mm (D) x 1920 mm (Y)
Ağırlık:210kg

Kurulum Gereksinimleri
Elektrik: 230 volt Nominal 10 Amper
Ortam Sıcaklığı: Çalışma 10°C ila 35°C

Gaz Beslemeleri: Propan ve hava kompresörü

Test Odası: 400m3
Uygulamalar
- Duvar panelleri ve dekoratif paneller
- Tavan karoları ve asma tavan sistemleri

- Maruz kalan yüzeyler olarak kullanılan kompozit malzemeler ve montajlar

- Duvar ve tavanlar için termal yalıtım astarları

- BS 476-7 (Sınıf 1-4) kapsamında yangın güvenliği sınıflandırması

- Sınıf 0 sınıflandırması (yanmazlık gereksinimleriyle birlikte)

- Yapı malzemesi kalite kontrol ve Ar-Ge testleri

- Üçüncü taraf test laboratuvarları ve belgelendirme kuruluşları

Sıkça Sorulan Sorular

S1: SL-FL73 hangi standarda uygundur ve neyi ölçer?

C1: BS 476-7 standardına uygundur. Test cihazı, radyant ısı altında duvar ve tavan kaplama malzemelerinin dikey yüzeyi boyunca yanal alev yayılımını ölçer ve yayılma hızına ve mesafesine göre Sınıf 1 (en düşük yayılım) ile Sınıf 4 (en yüksek risk) arasında bir sınıflandırma atar.

S2: Bu ekipmanla hangi malzemeler test edilebilir?

C2: Duvar panelleri, tavan panelleri, dekoratif levhalar, kompozitler ve duvar ve tavanlarda maruz kalan yüzeyler olarak kullanılan termal yalıtım astarları. Temelde düz malzemeler, kompozitler veya montajlar için uygundur.

S3: BS 476-7 kapsamındaki sınıflandırma sistemi nasıl çalışır?

C3: Sınıflandırma, 1,5 dakikada ve test sonunda ölçülen alev yayılma mesafesine dayanır. Sınıf 1 en düşük alev yayılımını, Sınıf 4 ise en yüksek riski gösterir. Sınıf 0, Sınıf 1 artı yanmazlık gerektiren kompozit bir derecelendirmedir.

S4: Test sonuçları ne kadar doğru ve tekrarlanabilir?

C4: Gözenekli refrakter brülör, kararlı gaz/hava kontrolü ve NIST izlenebilir akı sensörü ve delikli plaka ile kalibrasyon sayesinde yüksek doğruluk elde edilir. Su soğutmalı tutucu tutarlı termal koşulları korur ve menteşeli konumlandırma tekrarlanabilir numune yerleştirmeyi sağlar.

S5: Ekipmanın kullanımı kolay mı?

C5: Evet. Kıvılcım ateşleme, yaylı kelepçeleme ve PLC/HMI arayüzü, basit numune montajı ve otomatik test yürütme sağlar. Test parametreleri arayüzde ayarlanır ve test boyunca ısı akısı dahil gerçek zamanlı veriler görüntülenir.

S6: Temel kurulum gereksinimleri nelerdir?

C6: 10-35°C sıcaklıkta, cereyansız bir odaya kurulmalıdır. Güç: 230 V, nominal 10 A. Gaz: propan ve basınçlı hava. Test odası hacmi: 400 m³. Bakım için radyant panelin düzenli temizliği ve rutin kalibrasyon kontrolleri önerilir.

Yüzey Alev Yayılımı Test Cihazı.pdf

Alev yayılımı testi nedir?

Alev yayılımı testleri

bir alevin bir alt tabaka üzerinde yayılma eğilimini ölçmeyi amaçlar ve doğrudan yüzey alevi ile ilişkilidir

 gerçek bir yangın senaryosunda yayılım.
