ISO 9705 Yapı Malzemeleri Yanıcılık Test Cihazı Yangın Testleri - Yüzey Ürünleri İçin Tam Ölçekli Oda Testi

ISO 9705 Yapı Malzemeleri Yanmazlık Test Cihazı yangın testleri — yüzey ürünleri için tam ölçekli oda testi

Ürün tanıtımı

Oksijen Tüketimi İlkesine dayanarak GB / T 25207-2010. Standart, ISO 9705 yazma yanma test standardına, köşe testi senaryosunu standart test koşulu olarak simüle etmek ve numunenin kurulumunu tamamen test etmek için test yöntemine bir referanstır. en güvenilir standart test yöntemlerinden biri olan gerçek kullanıma. küçük boyut testi ile değerlendirilir.

Uygulamalar: yapı malzemeleri, nakliye malzemeleri
Standartlar: DS / ISO / TR 9705-2, ISO 9705: 2016 GB 8624: 2012, GB / T 25207: 2010, GB / T 27904: 2011

Açıklama

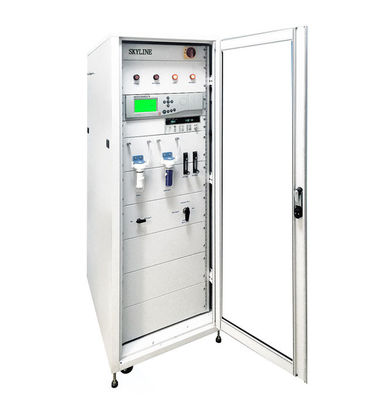

Test cihazı yanma odası, baca gazı toplama ve örnekleme sistemi, gaz analizi ve veri işleme sistemi ve gaz besleme sistemi olmak üzere dört bölümden oluşmaktadır. Test, yaklaşık 21 m2'lik bir numune yüzey alanına sahip bir yanma odasında gerçekleştirildi ve kapı normalde açıktı. Test edilen malzemeler fiili kullanıma göre monte edilmiştir. Odanın iç duvarının köşesine, propan gazı ile dikdörtgen bir üçgen kum kutusu brülörü monte edildi. Test sırasında, 10 dakikadan önce yangın kaynağının standart ısı çıkışını 100 kW yapacak şekilde gazın akış hızı kontrol edilmelidir. Malzeme patlamadığında, ısı çıkışını 300 kW'a ve son 10 dakikaya çıkarmak için gazın akış hızı ayarlanmalıdır. Toplam 20 dakikalık bir test süresi boyunca, flashover varsa test durdurulabilir. Patlayıcı olayların belirlenmesi, ısı yayılma hızının eğrilerini gözlemleyerek ve test ederek değerlendirilebilir.

teknik parametreler
Test sırasında, toplam ısı salınımı, ısı salınım hızı, baca gazı üretimi ve baca gazı üretim oranı test edilmiştir.

1. tam set ekipman içerir yanma odası, baca gazı toplama ve örnekleme sistemi, gaz analizi ve veri işleme sistemi ve gaz besleme sistemi.

2. Konik baca gazı toplayıcısı, doğrudan tartım platformunun ve numunenin üzerine monte edilir. Alt boyut 3000mm X 3000mm ve yükseklik 1000mm'dir. Konik baca gazı toplayıcının üstü 900mm X 900mm X 900mm karedir. Aynı zamanda, bir baca gazı homojenizatörü oluşturmak için üst kareye iki adet 500 mm X 900mm çelik plaka monte edilmiştir.

3. Paslanmaz çelik duman egzoz borusunun en kısa uzunluğu 5000 mm'den az değildir ve çapı 400 mm'dir. Duman karıştırma cihazları her iki uca monte edilmiştir.

4. Egzoz sistemi, yanma testi ile üretilen tüm baca gazını toplamak için yeterli kapasiteye sahiptir. Fanın egzoz hacmi sürekli olarak ayarlanabilir ve egzoz hızı 3,5m / s'den az değildir.

5. Duman egzoz fanı santrifüj fan, iç astar paslanmaz çelik, sıcaklık direnci 300 dereceden az değildir ve hız frekans dönüşüm fanı tarafından ayarlanır.

6. tartım cihazı ölçüm aralığı 0-5 KG olduğunu, ve doğruluk 0.1g daha az değildir.

7. kapsamlı ölçüm alanı basınç probu, üç termokupl, gaz örnekleme probu ve duman yoğunluğu ölçüm sistemi ile donatılmıştır.

8. Sandbox brülörü 4mm-8mm partikül boyutlu çakıl ve 2mm-3mm partikül boyutlu kum ile doldurulur. Üst kumun üst tabakası, brülörün üst kenarı ile aynı seviyededir.

9. kum kutusu brülör ateşleme için yüzey ateşleme benimsenmiştir ve kıvılcım ateşleme gibi düşük ateşleme başarı oranı kullanılmaz.

10. Sistemin güvenliğini sağlamak için ultraviyole alev izleme ve söndürme koruma cihazı ile donatılmış;

11. 0 g / s-7 g / s aralığı ile kütle akış kontrolörü, okuma doğruluğu en az% 1.5, maksimum çıkış gücü 300 KW;

12. Kül filtresi, kompresör kondansatörü, kurutma kolonu, örnekleme pompası ve debimetreden oluşan baca gazı örnekleme sistemi, baca gazı numunelerini etkin bir şekilde toplayabilmeli ve egzoz gazını emebilmelidir.

13. ithal diyafram pompası, örnekleme akışı az 13L / dak;

14. İthal duman ve toz filtresinin filtre başlığı, içinde 0.5um cam elyaf filtre malzemesi bulunan katı PTFE'den oluşur.

15. Kompresör kondansatörü, soğutma kapasitesi 320KJ / h, çiğ noktası kararlılığı 0.1 derece, çiğ noktası statik değişim 0.1K, soğutma akışı en az 6L / MIN;

16. ithal rotor debimetre, ölçüm aralığı 0-5L / dak;

17. Kapsamlı ölçüm cihazı, kontakları eksenden (87 + 5) mm yarıçaplı bir yay üzerine yerleştirilmesi gereken üç ithal OMEGA termokuplundan oluşur ve aralarındaki açı 120 derecedir.

18. Çift yönlü prob, en az (0-200) Pa ölçüm aralığı ve <2 Pa doğruluk oranına sahip ithal bir basınç sensörüne bağlanır.% 90 basınç sensörü çıkışının tepki süresi en fazla 1 sn'dir. .
19. Oksijen analizörü paramanyetik olmalı ve en az 02'yi% 16 -% 21 (V / V) konsantrasyonuyla ölçebilmelidir. Oksijen analizörünün tepki süresi 12 saniyeyi geçmemelidir. Analizörün sapması ve gürültüsü 30 dakikada 100 x 10-6'yı geçmemelidir. Veri toplama sisteminin çıktısının maksimum çözünürlüğü 100 x 10-6 olmalıdır.
20. Karbondioksit analizörü IR tipi olmalı ve en az% 0 -% 10 CO2 konsantrasyonunu ölçebilmelidir. Analizörün doğrusallığı tüm aralığın en az% 1'i olmalıdır. Analizörün tepki süresi 12 saniyeyi geçmemelidir.
21. Egzoz borusunun yan borusuna esnek mafsallı duman yoğunluğu ölçüm sistemi monte edilmiştir. Akkor lamba (2900 +100) K renk sıcaklığında kullanılır.
22. Optik ölçüm elemanları, ölçüm aralığı 400-750 nm görünür ışık, geçirgenlik doğruluğu% 0.01'dir.
23. Optik ölçüm elemanlarının% 100 ve% 0 kalibrasyon modları şunlardır: akkor ışık kaynağı kapatılarak sıfır noktası kalibrasyonu tamamlanır ve% 0'a yazılım tıklaması yapılır; % 100 kalibrasyon, ışık yolunun tıkanması olmadan% 100 tıklanarak tamamlanır ve optik yol verilerine uyması için nötr filtre kullanılmaz;

24. Ortam atmosferini ölçen cihaz, basınç ± 200 Pa hassasiyete sahiptir.
25. Veri toplama ve analiz sistemi, veri alımının doğruluğunu ve güvenilirliğini ve gerekli verilerin her 3 saniyede bir otomatik olarak kaydedilmesini sağlar. Yazılım verilerinin hesaplanması doğrudur ve sonuçlar etkilidir. Ve aşağıdaki kalibrasyon ve operasyon arayüzü sağlayabilir;
26. O 2 / C02 analizörü kalibrasyonu: O 2 / C02 çıkış gürültüsü ve sapma kalibrasyonu; ve sonuç çıktı formu;
27. Yazılım, baca gazı ölçüm sisteminin optik sistem kalibrasyonu, gürültü ve sürüklenme kalibrasyonunu ve sonuçların çıktı şeklini içerir.
28. Yazılım, optik sistem kalibrasyonu, filtre kalibrasyonu ve sonuç çıktı formunu içerir.
29. Yazılım, hava hacmi kalibrasyonu, hava hacmi kontrol aralığı kalibrasyonu ve sonuç çıktı formunu içerir.
30. Yazılım, adım kalibrasyonu ve sonuç çıktı formu içerir.
31. Yazılım, test prosedürünü ve sonuçların çıktı formunu içerir.
32. Bilgisayar ve yazıcı sistemi ile donatılmıştır.

Boyut: Yakıcı Boyutu: 2.4M (L) X 3.6M (H) X 2.4M (W) Ağırlık: 700kg
Duman davlumbazı boyutu: 3M (W) X 3M (D) X 1M (H)
Kurulum gereksinimleri: Elektrik gereksinimleri: 220V, 10A; 380V, 5KW ortam sıcaklığı: 10 C ila 35 C
Gaz Gereksinimleri: Propan Gazı Kalibrasyon Gazı: N2, CO2 Standart Gaz
