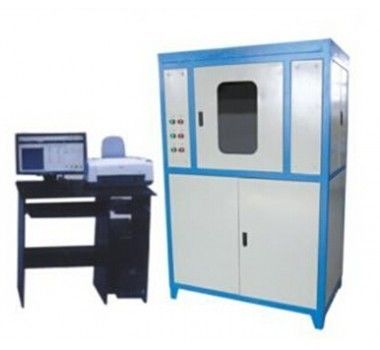

Isı Yalıtım Malzemelerinin Isı İletkenliğini Ölçmek için Isı İletkenlik Sistemi Test Cihazı

Termal İletkenlik Sistemi Test Cihazı

Uygulama

Uygulanabilir olanlar: kil ve kum kuru test numunelerinin termal iletkenliği, numunenin termal direnci 0.1m2.K / W'den büyük olmalıdır. Isı akış ölçer, kil, kum vb. Termal iletkenlik ve termal direnç tespit etmek için kullanılır ve deneysel bir rapor oluşturmak için bilgisayar tamamen otomatiktir. Cihaz, numunenin bir tarafında sabit bir sıcak yüzey sıcaklığı kullanır. Isı, numune üzerinden soğuk yüzeye (oda sıcaklığı) aktarılır ve transfer edilen ısı akışı, termal iletkenliği ve termal direnci hesaplamak için ölçülür. Özel olarak geoteknik numune silindiri ve özel ısı kapasitesi test cihazı ile donatılmış olup, termal analiz ve kil ve kum gibi toprağın özel ısı kapasitesi ölçümü için kullanılabilir.

Teknik parametreler

Çalışma prensibi
Isı iletkenlik test cihazı, çift test parçası ölçüm cihazı kullanarak, koruyucu sıcak plaka grubu: paket
Isıtma ünitesi ve soğutma ünitesi dahil.
Isıtma ünitesi, merkezi bir ölçüm birimine ve ölçüm birimini bir boşlukla ayıran ve bir ısı yalıtım cihazı ile donatılmış bir koruma birimine bölünmelidir.
Sıcak ünite, bir çift sıcak yüzey ısıtıcısını benimser ve soğuk plaka ve çift sıcak yüzey simetrik olarak düzenlenir. Test parçasının kalınlığı, soğuk plakanın alanını hareket ettirecek şekilde ayarlanmıştır ve test edilen parça, birbirine paralel sabit bir sıcaklığa sahip iki düz plaka içine dikey olarak yerleştirilmiştir. Kararlı durumda, test parçasının ölçüm kısmı sabit bir ısı akışına ve ölçüm birimi boyunca akan bir boyutlu sabit ısı akış hızına (Q), ölçüm biriminin alanı (A), soğuğun sıcaklık farkı ΔT ve Test parçasının sıcak yüzeyi sabit durum ölçülerek ölçülebilir. Test parçasının termal direnci R'yi hesaplayın ve test parçasının kalınlığına göre, test parçasının termal iletkenliği doğru bir şekilde hesaplanabilir.
