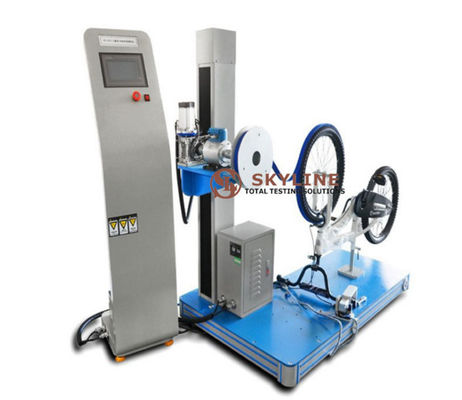

Çocukların Ayak Fren Yorulma Test Cihazı / Çocuk Bisiklet Fren Performans Test Cihazı

Teknik parametreler

Test inme 0-2000 (cpm)

Test hızı 0-10M / S (cpm)
Kuvvet aralığı: 0-2000N
Güç doğruluğu: ≤ ± 0.5%
Deplasman doğruluğu: ≤ ± 0.1mm
Sensör çözünürlüğü: 1 / 100.000
Özel yapı, keyfi test hızı: 0-10M / S, çift devreli kapalı devir ve gerçek zamanlı olarak mevcut hız ve fren mesafesini gösterir.
Giriş voltajı: 220V, 50Hz
Oda sıcaklığı: 15 ~ 30 ° C
Bağıl nem: 20 ～ 80% RH

Gereksinimler
El freni:
Yük testi bitmiş araçta yapılmalı ve fren sistemi uygun şekilde ayarlanmalıdır. Fren kolu hareketinin düzleminde, fren kolunun ucundan itibaren 25 mm'lik bir mesafede, çapraz borunun manşonuna dik olarak, fren koluna bir kuvvet uygulanır. Bu kuvvet aşağıdaki koşullardan birini karşılamalıdır:
1) 300N;
2) 300N'den daha az olmasına rağmen, tel kapının fren kolu yatay borunun sapı ile temas ettirilmiştir; veya yatay borunun kapağının üst yüzeyine eşittir.
3) Her bir fren kolu için on test yapılmalıdır
Ayak freni:
Test bitmiş bir araçta yapılmalıdır. Fren sisteminin doğru şekilde ayarlandığından ve sağ ayak bileği krankını yatay konuma getirdiğinden emin olun. Sağ ayak bileği ekseninin merkezine 15 sn dikey bir kuvvet uygulandı. Test on kez yapıldı.

El freni performans testi:
El freni performans testi, sele ve sele borusunu çıkarmak için bitmiş araçta yapılmalıdır, ancak diğer bileşenler tam olarak monte edilmeli ve frenler doğru şekilde ayarlanmalıdır. Çocuğun bisikletini onarın ve test edilecek tekerlek üzerindeki fren kuvveti ölçüm cihazını takın. Test edilen frenin hareket düzleminde, fren kolunun ucundan itibaren 25 mm, yatay boru manşonunun yönüne diktir. Kuvvet. Kuvvet ölçüm cihazı vasıtasıyla, tekerleğin lastiğin çevresinin teğet yönünde ve çarkın hareket ettiği yönde sabit bir çekme kuvveti uygulanır. Tekerleğin lastik yüzeyi 0,5 m / s ile 2 m / s arasında sabit bir hızda olduğunda, bir buçuk yıl boyunca çarkı çektikten sonra, bir tur daha çekin ve ortalama frenleme kuvvetini kaydedin. Fren koluna uygulanan her bir kuvvet için üç okuma alınır ve ortalama alınır. Testi tekrarlayın, fren balatalarına en az beş farklı kuvvet uygulanır.

Ayak freni performans testi:
Ayak freninin performans testi bitmiş araçta yapılmalı ve fren doğru ayarlanmalıdır. Bir çocuğun bisikleti sabittir ve arka tekerleğe bir kuvvet ölçüm cihazı bağlanmıştır. Bile dik olan ve frenleme yönünde uygulanan ayak bileği üzerine 20N ila 100N arasında bir kuvvet uygulayın. Kuvvet ölçüm cihazı vasıtasıyla, tekerleğin lastiğin çevresinin teğet yönünde ve çarkın hareket ettiği yönde sabit bir çekme kuvveti uygulanır. Tekerleğin lastik yüzeyi 0,5 m / s ile 2 m / s arasında sabit bir hızda olduğunda, bir buçuk yıl boyunca çarkı çektikten sonra, bir tur daha çekin ve ortalama frenleme kuvvetini kaydedin. Ayak bileğine uygulanan her kuvvet için üç okuma yapın ve ortalamayı alın. Testi tekrarlayın, ayak bileğine en az beş farklı kuvvet uygulanır

Standartlara uyumlu:
GB 14746-2006 "Çocuk Bisikleti Güvenlik Gereksinimleri"
