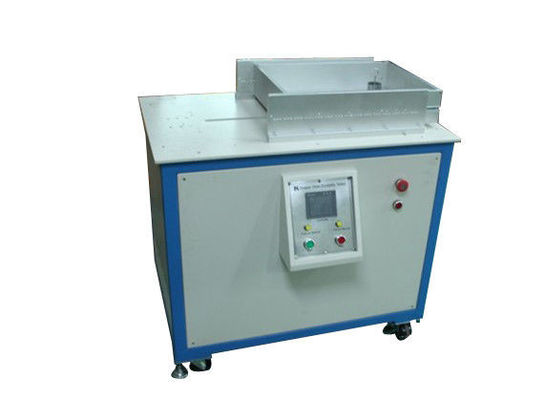

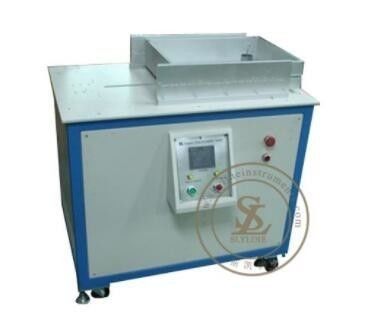

PLC Kontrolü Mobilya Test Cihazları Çekmece Slaytlar Dayanıklılık Döngüsü Test Cihazı

PLC Kontrolü Mobilya Test Ekipmanı Çekmece Kaydırıcı Dayanıklılık Döngüsü Testi

Ürün bilgileri

Çekmece slaytları dayanıklılık testi, çekmecelerin, masaların, masaların, dolapların ve dolapların slaytlarını test etmek için tasarlanmıştır.
Bisiklet süresi kontrolü, sabit yol kontrolü, frekans kontrolü, vuruş kontrolü yapabilir

Teknik parametreler

a.Sıkıştırılmış hava - 6kg/cm2.

b. 250-1000 mm arasında yüksekliği kontrol etmek için AC motoru.

c.Pneumatik silindir - manyetik düğme ve maksimum darbe 600 mm (değiştirilebilir) ile çift hareketli silindir.Silindir, çekmece sistemine kuvvet uygulanmadan çekmeceyi açmak/kapamak için herhangi bir çekmece kolu tutmak için bir tesise sahip olmalıdır..

d.Kontrol paneli/konsoli aşağıdakilerden oluşur:

• Güç kaynağı: 240 Volt: 13 A mps: 50HZ
• Aç/Kapat düğmesi
• 6 - basamaklı Elektronik Ön belirleme sayacı ((EPC)

- EPC silindirlerin her birini altı basamaklı bir şekilde kaydedecek.

- Önceden ayarlanmış darbeye test işlemini durduracak.

-EPC, test sırasında elde edilen vuruş sayısını gösterecektir.

-EPC, güç kesintisi olduğunda döngü sayısını da kaydedebilir ve işlemi yeniden başlattığında gerçek okumayı değiştirebilir ve saymaya devam edebilir.

- Sayıcı sıfırlanana kadar bekleyecek.

Not:Bir vuruş bir döngü olarak sayılır.

i.Eklenebilir eleman döngüsü testleri (ANSI/BIFMA X5.9-2012, 15. madde)

ii.Uzatılabilir eleman döngüsü testleri (ANSI/BIFMA X5.5-2014, 10. madde)

iii.Uzatma elemanlarının dayanıklılığı (BS EN 16122:2012Madde 7.5.3)

Özellikler

1.Slide Boyut: 140-500mm/

2- El işlemi.

3Çekmecenin ters gücü: 120W vitesli motor/

4Kontrol sistemi PLC kontrolü, dokunmatik ekran ekranı.

5Test hızı:0.25m/s (düzenebilir) /

6Çekmecenin bisiklet yolculuğu: yakın-açık 140-500mm (müşteri tarafından belirlenebilir)

Başvurular

• Ofis mobilya üreticileri- Masa, dosya dolapları ve depolama ünitelerinde çekmece slaytlarını test etmek

• Yerel mobilya üreticileriMutfak dolap çekmecelerini, yatak odası dolaplarını ve banyo eşyalarını değerlendirmek

• Mobilya test laboratuvarlarıBIFMA ve EN standartlarına göre sertifikasyon ve kalite güvencesi testleri yapmak

• Çekmece slayt tedarikçileriOEM müşterileri için ürün dayanıklılığını ve döngü ömrünü doğrulamak

• Kalite kontrolü departmanları¢ Gelen inceleme ve bitmiş mobilya bileşenlerinin üretim hattı örnekleme

• Ar-Ge ekipleriKontrollü döngü koşullarında kaydırma tasarımlarını, malzemelerini ve yağlama sistemlerini karşılaştırmak

• Üçüncü taraf denetim kurumlarıUyum raporlama için bağımsız dayanıklılık değerlendirmeleri yapmak

Sıkça Sorulan Sorular

S: Bu ekipman ne için kullanılıyor?
Bu tester, masalara, dolaplara, dolaplara monte edilmiş çekmece slaytlarının dayanıklılığını ve döngü ömrünü değerlendirir.ve depolama mobilyaları kontrol altında tekrar tekrar açılma ve kapanma taklit ederek.

S: Test süreci nasıl çalışır?
Pnömatik bir silindir çekmece sapını tutar ve otomatik olarak çekmeceyi programlanabilir bir hızda ve vuruş uzunluğunda açar ve kapatır.Elektronik bir sayaç her döngüyü takip eder ve önceden ayarlanmış sayıya ulaştığında testi durdurur..

S: Bu ekipman hangi standartlara uyuyor?
Sınav cihazı, ANSI/BIFMA X5.9-2012 (15 madde), ANSI/BIFMA X5.5-2014 (10 madde) ve BS EN 16122:2012 (7 madde) 'de belirtilen test yöntemlerini destekler.5.3) Genişletilebilir eleman dayanıklılığı için.

S: Hangi tür çekmeceler veya slaytlar test edilebilir?
Birim, 140 mm'den 500 mm'ye kadar vuruş uzunlukları olan kaydırıcıları barındırır ve çeşitli çekmece türlerini ele alır.Aygıt, çekmece sistemine güç kullanmadan standart çekmece kolu tutmak için tasarlanmıştır..

S: Bir test sırasında güç kesintiye uğrarsa ne olur?
Elektronik sayaç, güç kesintilerinde döngü sayımını korur ve güç geri getirildiğinde sayım aynı noktadan devam eder. Böylece test ilerlemesini asla kaybetmezsiniz..

S: Test hızını ve vuruş uzunluğunu ayarlayabilir miyim?
Evet. Test hızı 0.25 m/s'ye kadar ayarlanabilir ve vuruş uzunluğu özel kaydırma gereksinimlerine göre 140 mm ile 500 mm arasında ayarlanabilir.

S: Bu ekipmanı genellikle hangi endüstriler kullanıyor?
Ofis mobilya üreticileri, ev mobilya üreticileri, test laboratuvarları, çekmece slayt tedarikçileri, kalite kontrol departmanları ve üçüncü taraf denetim kurumları.
