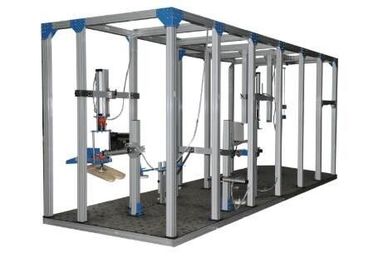

BIFMA 5.1 Mobilya Test Cihazları Arkalık Dayanıklılık Test Cihazı

Bu makine, sandalyelerin yorulma gerilmelerine ve sandalyenin sırt dayanağında geriye doğru kuvvetin neden olduğu aşınmaya dayanma yeteneğini değerlendirmektir.

teknik parametreler

i.seat ve geri statik / dayanıklılık testi,

ii.seat ön kenar statik testi

iii.armrest yukarı ve aşağı statik test,

iv.arm yanal statik test

v.legs ileri / yana doğru statik test

vi.back darbe testi

vii.seat darbe testi

1. Ukuran çerçeve mesinası: (2700 × 1990 × 2300) mm, ekstrüde alüminyum

2. Bekalankuasa: tek fazlı, AC220V

3. Mempunyai6stesenujianiaitu:

I. Koltuk ve arka statik / dayanıklılık ve koltuk ön kenar statik test cihazı

a. Yük hücresi kapasitesi 1000N (yatay) ve 2000N (dikey) ile pnömatik silindir

b. 1 yatay silindir ve 1 dikey silindir

c. Mekanizma - ilk olarak koltuğa belirtilen bir dikey yük uygulanır ve yatay yük uygulandığında yük korunur. Kuvvet 10 ± 2s veya 2 ± 1 s (adjutabl) için korunmalıdır. Bu döngüde oluşur.

d. Ayarlanabilir yük yönü (koltuk arkalığına 90 °)

e. Ayarlanabilir yükseklik

f. Yükleme pedi - silindire çekilir ve serbestçe dönebilir

- Koltuk yükleme pedi - dikey silindire bağlanır (bkz. Ek parça)

- Yatay silindire takılı arka yükleme yastığı (bkz. Ek)

g. Electrontic önceden belirlenmiş sayaç (EPC) - silindir 200.000 devir kadar inme 6 haneli sayacı

h. Sıkıştırma havası: ± 6kg / m²

ben. PLC programlama ve güvenlik kodu mevcut

j. Tek fazlı AC 220V

k. Hız: ayarlanabilir (10-20 çevrim / dakika)

II. Kolçak yukarı ve aşağı doğru statik test

a. 2 silindirden oluşur. Her iki silindir de şu şekilde ayarlanabilir:

- Ayarlanabilir yatay mesafeli dikey konum (1m'ye kadar) - kol dayanağında dikey aşağıya doğru (900 N'ye kadar) kuvvet uygulamak ve sandalyeyi platformdan kaldırmak için.

b. Yükseklik 1 metreye kadar ayarlanabilir.

c. Silindire yerleştirilmiş yükleme pedi: çıkarılabilir, 100 mm çap, 50 mm kalınlık, 12 mm yarıçaplı yuvarlak kenarlar ve düz yüzey.

d. 3 çalışma modu:

- Mod 1: sadece 1. silindiri kullanın (tek taraflı kolçaklı sandalye için)

- Mod 2: sadece 2. silindiri çalıştırınız (tek taraflı kolçaklı sandalye için)

- Mod 3: her iki silindir aynı anda çalıştırılır

e. Döngü gerekli: 10 kez

f. Kuvvet 10 ± 2 s boyunca sürdürülmelidir.

III. Kolçak yan statik yük testi

a. Yatay silindirin 2 yükleme yastığına (100mm çap) sahip olması, ters yönde sabitlenmesini sağlar (eke bakınız).

b. Silindir dikey direk üzerine ve yüksekliği ayarlanabilir (500-1000mm)

c. Silindir ve yükleme yastığı takımı 2 kol dayanağı (min. 400mm) arasına oturabilir, böylece yanal kuvvet (max.900N) kol dayanağına aynı anda yükleme yastığından uygulanabilir.

g. Döngü gerekli: 10 kez

h. Kuvvet 10 ± 2 s boyunca sürdürülmelidir.

IV. Bacaklar ileri / yana doğru statik test cihazı

a. Yatay ve dikey konuma ayarlanabilen 1 silindirden oluşur.

b. Yük hücresi: kapasite 1000N

c. Yükseklik 1m kadar ayarlanabilir

d. Silindire bağlı yükleme pedi: 100mm çap, 50mm kalınlık, 12mm yarıçaplı yuvarlatılmış kenarlar ve düz yüzey.

e. Zorla uygulama: 10 kez, 10 ± 2s için korunur.

V. Geri / kol darbe test cihazı

a. Darbe çekiç

- Serbest düşüş için asılı ve döner sarkaç çekiç

- Yüksekliği ayarlanabilir (300-1000mm)

- İnşaat - ana eki

b. Yükseklik ölçüm skalası

- ayaklı ve mobil

- aralık: 1,5m

c. Kauçuk paspas

- Boyut: 1,5 × 1,5 × 0,002m

- Sertlik: (85 ± 10) ISO 7619-2: 2010'a göre IRHD, akredite laboratuar tarafından test edilmiştir

VI. Koltuk darbe test cihazı

a. Pnömatik silindir

- çarpma tertibatını tutmak, serbest bırakmak ve yükseltmek

- Yükseklik: Kattan 2m'ye kadar ayarlanabilir yükseklik

- Çarpma tertibatına takılır ve çarpma tertibatının test yüzeyinde 300 mm'ye kadar yükseklikte serbest düşmesine izin verilir (ayarlanabilir)

b. Impactor - eki bakın

ben. Koltuk ve sırt statik / dayanıklılık testi, (BS EN 1728: 2012, madde6.4 ve 6.17)

ii. Koltuk ön kenarı statik testi (BS EN 1728: 2012, clause6.5)

iii.Arkalmanın yukarı ve aşağı statik testi, (BS EN 1728: 2012, madde6.11 ve 6.13)

iv.Arm yanal statik test (BS EN 1728: 2012, madde 6.10)

v.Legler ileri / yana doğru statik test (BS EN 1728: 2012, madde6.15 ve 6.16)

vi.Back darbe testi (BS EN 1728: 2012, madde6.25)

vii.Seat darbe testi (BS EN 1728: 2012, madde6.24)

a. Stoper 12mm kalınlık

b. Taşınabilir kol yan test cihazı - birden fazla koltuk için

- Yükleme pedi 100 mm çapında ve 1 ayrılmış yükleme pedi 100mm ile ek silindir

- Her iki yükleme pedi çelik çubuğa (uzunluk 2 m) zıt yönde sabitlenmelidir.

- 2 yükleme yastığı arasındaki mesafe çubuk boyunca ayarlanabilir.

- Kol dayanağına kuvvet uygulanması çubuk tarafından engellenmemelidir.

c. Mempunyai I / O portu kontrol paneli bagikemudahanintegrasisistemi.

d. PLC programı kodbeserta güvenlik kodu dibekalkan

Şartname

Test standartları

• ANSI / BIFMA X5.1-2011 10 Eğim Mekanizması Testi - Cycl ic
• ANSI / BIFMA X5.1-2011 15 Arkalığı Dayanıklılık Testi - Döngüsel - Tip I
• ANSI / BIFMA X5.1-2011 16 Arkalığı Dayanıklılık Testi - Döngüsel - Tip II ve Tip III
