BIFMA X5.1-2017 Mobilya Test Ekipmanı - Sandalye Döner Test Makinesi

Sandalye Döner Test Makinesi

Uygulama

Bu test, dönen bir koltuğu olan tüm tür sandalyelere uygulanır.

Sınavın amacı: Bu makine, bir sandalyenin tekrarlanan dönümden kaynaklanan gerilmelere ve aşınmaya dayanma yeteneğini değerlendirmek için tasarlanmıştır.

Teknik parametreler

a) Platforma yapımı

- Saati gösterme yönünde ve ters yönde dönüş ayarlayabilir

-Dönüm aralığı: 0-360°

- En fazla çapı: 100 mm.

-Çifte hareketli pnevmatik silindirle çalıştırılır

- Düzenlenebilir dönme hızı 5 ila 15 döngü/dakika

b) Karşı panel:

- Güç kaynağı: Tek fazlı AC 220V.1KW

-Açma düğmesi.

-6 basamaklı Elektronik Predetermine sayacı ((EPC)

• EPC, silindirlerin her birini altı basamağa kadar kaydeder.
• Önceden ayarlanmış vuruşa test operasyonu durdurur
• EPC, test sırasında elde edilen vuruş sayısını gösterecektir.
• EPC ayrıca güç kesintisi olduğunda döngü sayısını saklayabilir ve çalışmayı yeniden başlattığında gerçek okumayı görüntüleyebilir ve saymaya devam edebilir.
• Sinyal, sayacın sıfırlanmasına kadar devam edecek.

c).Stopper- sandalyenin tabanının kaymasını engelleyecek.

Not:Bir 360° dönme bir döngü olarak sayılır.

i. Döner test döngüsü (ANSI/BIFMA ×5.1-2017, (ANSI/BIFMA X5.9-2017, madde 8)

II. Döner test döngüsü (ANSI/BIFMA X5.9-2020, madde 19)

III.Dönerlik testi ve yuvarlak ve sandalye tabanının dayanıklılığı (BS EN 1728:20127.11 ve 7.13)

Özellikler
Test Standartına göre: BIFMA X5.1-2002, Test No. 9
1Uygulanabilirlik: Bu test, döner bir koltuğu olan tüm tür sandalyelere uygulanır.

Testin amacı: Bu makine, bir sandalyenin tekrarlanan döngüden kaynaklanan gerilimlere ve aşınmaya dayanma yeteneğini değerlendirmek için tasarlanmıştır.

Makine Mekanizmi

Standartlar
DIN 4551, EN 1335, NEN 1812, BIFMA X5.1, BSI/BS 5459, EN 581-2

Referans Doktor. BIFMA X5.1-2017 Döner Test

Sandalye Deneme Adımı

• Sandalye bir platformda tutulur. Oturak veya platform dönmekten tutulur.
• Eğer koltuk ayarlanabilirse, maksimum koltuk pozisyonuna ayarlayın. Diğer ayarlanabilir özellikleri normal kullanım durumuna ayarlayın.
• Koltuk üzerinde 122 kg (270 lb) ağırlık öyle bir şekilde yerleştirilir ki, yükün ağırlık merkezi 1. resimde gösterildiği gibi dönme ekseni merkez çizgisinden 51 ila 64 mm (2 ila 2,5 inç) ileriye doğru bulunur.
• Bisiklet cihazı aşağıdakilerden en küçük olanını döndürmek için ayarlanmalıdır: mevcut dönme aralığı veya 360 ° ± 10 °. Eğer mevcut dönme aralığı 360 °'dan azsa,Deneme makinesinin dönüşü, döner mekanizmanın duraklamalara dokunması, ancak devre dışı bırakılmaması için ayarlanmalıdır.Dönüşüm iki yönlü veya tek yönlü olabilir.
• 360 derece dönen sandalyeler için, bir döngü bir tam dönüştür. 360 dereceye kadar dönen sandalyeler için, bir döngü bir duraktan diğer duruma dönmektir.
• Koltuk veya platform, dakikada 5 ila 15 dönüş hızında 60.000 döngü boyunca dönmelidir.
• Koltuk yüksekliği ayarlanabilirse, yüksekliği en düşük konumuna ayarlayın.
• Tüm sandalyeler için, toplam 120.000 döngüye kadar ek 60.000 döngü için testi sürdürün.

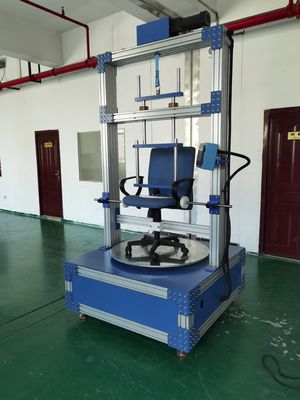

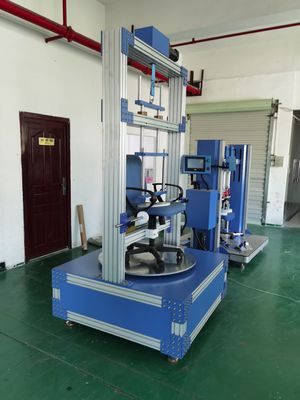

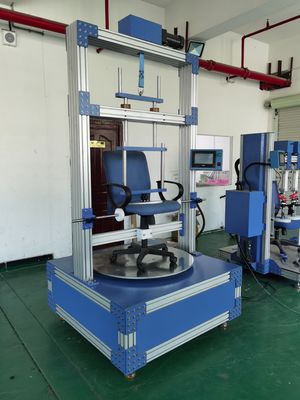

Test resmi:
