İvmeölçer olmadan Salınım Elemanları ISO 8124-4 Alu alaşım Darbe Başkanı

Döner elemanlardan ISO 8124-4 Darbe Başlığı (İvmeölçersiz)

Ürün Bilgisi

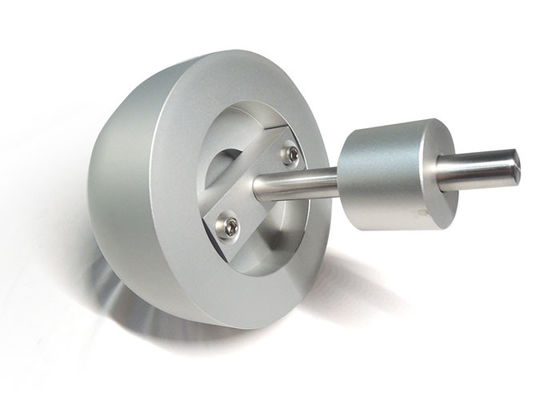

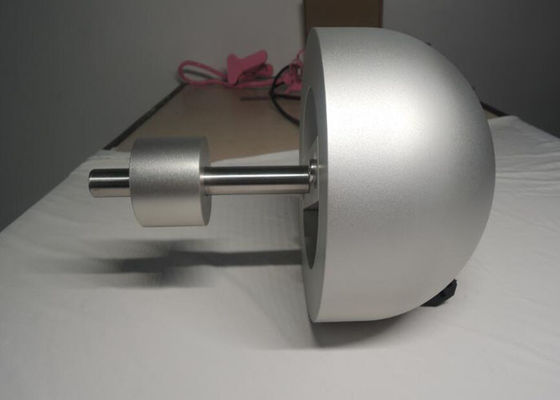

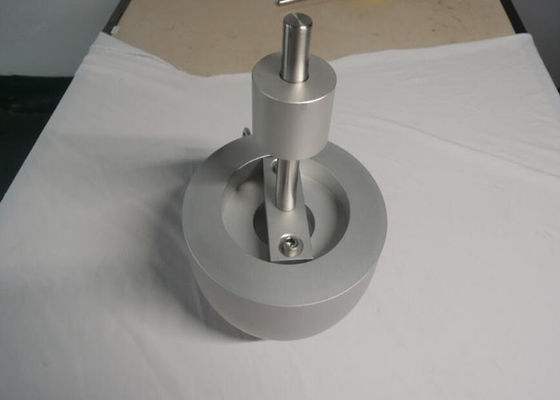

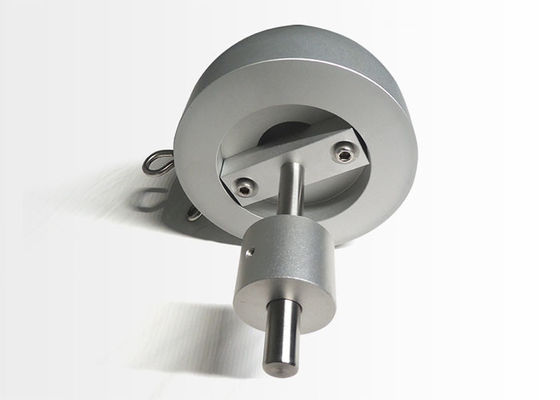

80 mm ± 3 mm yarıçaplı bir alüminyum küre veya yarı küreden ve toplam kütleden oluşan test kütlesi
(ivmeölçer dahil) 4,6 kg ± 0,05 kg.Vurulan yüzey ile çarpma yüzeyi arasındaki çarpma kısmı
ivmeölçer homojen ve boşluksuz olacaktır.İvmeölçere bağlanan kablolar
test kütlesinin kütlesi üzerindeki etkiyi en aza indirecek şekilde yerleştirilmelidir.

Test Standardı
ISO8124-4 6.4.1

prosedür

Test edilecek döner elemanı üreticinin talimatlarına göre monte edin ve kurun.
Salıncak ile birlikte verilen askı aparatı ile salınımı maksimumda askıya alın.
bunların izin verdiği yükseklik.Halatlar veya kablolar asma aracıysa, gerdirilmeleri gerekebilir.
Test sırasında salınım serbest bırakıldığında yumuşak hareket sağlamak için.Gerekirse, örneğin bir yük uygulayın,
Her ipin veya kablonun ucuna 5 kg ve 6 saat veya halatlar veya kablolar düzelene kadar bırakın.
Kurulumun tüm parçalarını, test kütlesi için askı zincirleri araçlara paralel olacak şekilde ayarlayın.
salıncak elemanı için süspansiyon.
Test kütlesini, salınım elemanının temas noktası ve testin merkezi olacak şekilde askıya alın ve ayarlayın.
kütle, test kütlesinin ağırlık merkezi ile aynı yatay düzlemdedir.Test için zincirlerin olduğundan emin olun
kütle bükülmez ve test kütlesi dikey bir çizgide asılıdır.
Zincirler, halatlar, kablolar veya başka şeylerle desteklenen salıncak elemanlarının yanlarına bir indeks işareti yapıştırın.
rijit olmayan askı elemanları.İndeks işareti, askıya alınan üyenin herhangi bir yerinde olabilir.
serbest asılı dinlenme konumunda pivot noktasının hemen altında.
Zincirler, halatlar, kablolar veya diğer rijit olmayan askı elemanları ile desteklenen salıncak elemanları,
Pivot noktası ve indeks boyunca düz bir çizginin yan görünüm izdüşümüne kadar hareket yayları boyunca yükseltilmiş
işareti dikey ile 60° ± 1°'lik bir açı oluşturur.Askıya alınan üye test pozisyonuna yükseltildiğinde,
askı elemanlarında bir miktar eğrilik oluşacaktır.Askıya alınmış üye konumunu şu şekilde ayarlayın:
kararlı bir yörünge sağlayan eğriliği belirleyin.
