SL - T812 Terminal Çekme Test Cihazı Çeşitli Kablo Demeti Terminallerinin Çekişini Tespit Etmek İçin

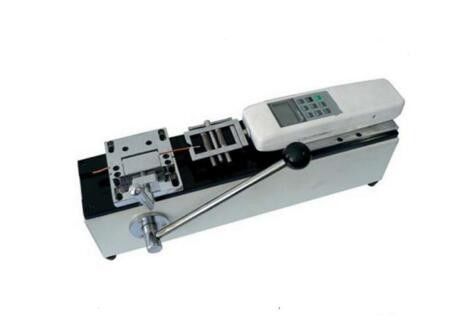

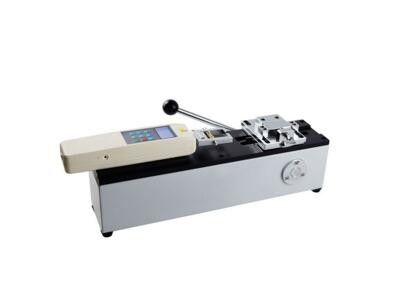

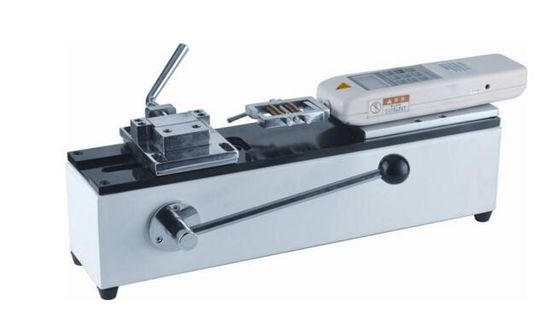

SL-T812 Terminal Çekme Test Cihazı

kullanım
Terminal gerginlik test cihazı, kablo demeti ve elektronik endüstrisi için firmamız tarafından geliştirilen bir test ekipmanıdır.
Çeşitli kablo demeti terminallerinin çekiş gücünü tespit etmek için tasarlanmıştır. Yapılandırılabilir NK, HF itmeli çekme göstergeleri ve özel fikstürler
Cihaz, kompakt ekipman, doğru kontrol, yüksek ölçüm hassasiyeti, uygun örnek sıkıştırma ve kolay kullanım özelliklerine sahiptir ve ürün kalitesini sağlamak için kablo tesisatı üreticileri için ideal bir ekipmandır.

özellik
Yatay kurulum.
Manuel operasyon, basit ve istikrarlı çalışma.
Makine rafı daha stabil hale getirmek için bir masa üzerine monte edilebilir.

Teknik parametreler
Hacim: 450 mm × 260 mm × 160 mm.

Etkili inme: 50mm.
Anma yükü: 500N. (Ayrıca 1000N ile yapılandırılabilir)
Net ağırlık: 10.6Kg.

Test işlemi süreci
1. Her bir kablo demetinin kablo kısmını sol kelepçenin ucuna yerleştirin ve kablo parçasını (kablo demeti terminaline bastırılmış) kelepçelemek için kolu döndürün.
2. Kablo demeti terminalinin diğer ucunu sağ kelepçenin kelepçesine yerleştirin ve kablo demetinin ucunu ortada sıkışmış halde tutmak için kolu döndürün.
3. Sol kelepçenin ortasını sağ kelepçenin ortasına hizalamak için M4 Alyan anahtarını kullanın.
4. Zamanlamayı itmek ve çekmek için HF serisi (dijital ekran itme-çekme kuvveti ölçer) kullanılırsa, gücü açın ve LCD ekranı sıfıra ulaşana kadar bekleyin.
5. NK serisinin itme-çekme zamanlaması (işaretçi tipi kuvvet göstergesi) takılıysa, parmağınızı sıfır konumuna döndürmek için geçiş düğmesine basın.
6. Terminali sıkıştırmak için sol kelepçeyi sola ve sağ kelepçeye hareket ettirmek için gövdenin kolunu çevirin.
