IEC60331-21 Tel Alev Test Odası

standartlar

IEC 60331-21

Yangın koşulları altında elektrik kabloları için testler - Devre bütünlüğü - Bölüm 21: Prosedürler ve gereksinimler - 0,6/1,0 kV'a kadar (dahil) anma gerilimine sahip kablolar

Şartname

2. Kablo ve kablo hattı bütünlüğü yanma test makinesi tasarım prensibi:

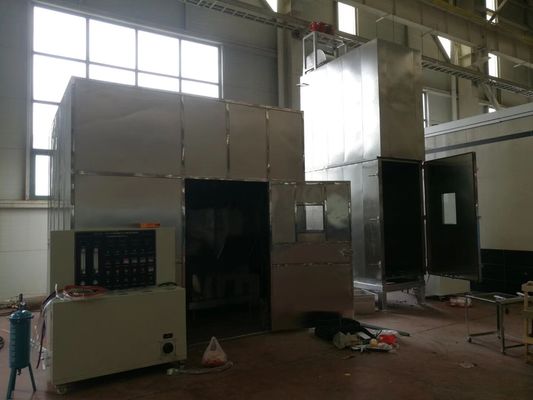

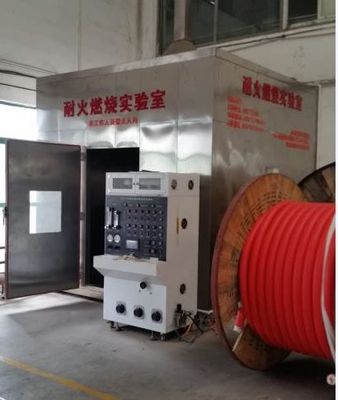

Kablo ve kablo bütünlüğü yangın test cihazı üç bölüme ayrılmıştır: hepsi ayrı ayrı hareket edebilen yanma kutusu, yanma çerçevesi ve kontrol kutusu.Her cihaz, kolay hareket ve sanitasyon için alt kısımda tekerleklerle donatılmıştır.Bireysel yangın testi için 750 ° C'den az olmayan bir sıcaklıkta (ısı çıkışının kontrolü) bir alev kullanırken hat bütünlüğü gerektiren kablolar ve kablolar için kullanılan bir cihaz

Kablo ve kablo hattı bütünlüğü yanma test makinesi teknik parametreleri:

1. Yanma odasının tasarımı

Tüm kübik yanma odasını oluşturacak şekilde uygun bir malzeme ile köşebent brakete sabitlenir.

Yanma odası: iç boyutlar: 3M x 3M x 3M toplam 27 metreküp.

Müşteriler tarafından seçilen tuğla duvar yapısı veya çelik levha yapısı olabilir

2. Numune tutucu: Numune, iç çapı yaklaşık 150 mm olan iki veya üç metal halka desteğinden oluşur.

3. Yanan cihaz:

(1) Blowtorch: Venturi karıştırıcılı bir meme için nominal uzunluğu 500 mm ve genişliği 15 mm olan bir propan gaz brülörü.

(2) Akış ölçer: hava akış ölçer: 80L/dak, propan akış ölçer: 5L/dak

(3) Kaynak makinesi kontrol sisteminin bileşimi: basınç ayar valfi, piezoelektrik ateşleyici, alev alma cihazı, sıcaklık kontrol termokupl,

Gaz kaynağı (şirketinize ait), ateşleme cihazı, gaz boru hattı, debimetre, venturi karıştırıcı,

Blowtorch, küresel vana, hava hattı, basınçlı hava şişesi (şirketinize aittir)

(4) Zamanlayıcı: 0~99.99s/m/h isteğe bağlı olarak ayarlanabilir

(5) Ateşleme cihazı: otomatik ateşleme için

(6) Sıcaklık kontrolörü: iki sıcaklık izleme bölümünden oluşur,

Sıcaklık aralığı: 0~1000°C isteğe bağlı olarak ayarlanabilir.

4. Hat yükü:

(1) Test transformatörü: 3000VA üç (2) Test voltajı: AC1000V

(3) Test akımı: 3A

IEC60331-21 Tel Alev Test Odası.pdf

Test ateşi nedir ve neden önemlidir?
Yangın Testi Nedir?Yangın testi, doğrudan alevin bir malzeme veya ürün üzerindeki etkisini anlamayı amaçlar.Şirketler, kablolama veya kablo, yapı malzemeleri veya mobilyalar üzerindeki etkisini analiz edebilir.
