ISO834-1 Yapı Malzemeleri Yanıcılık Test Cihazı Çok Fonksiyonlu Yatay Yanma Test Cihazı

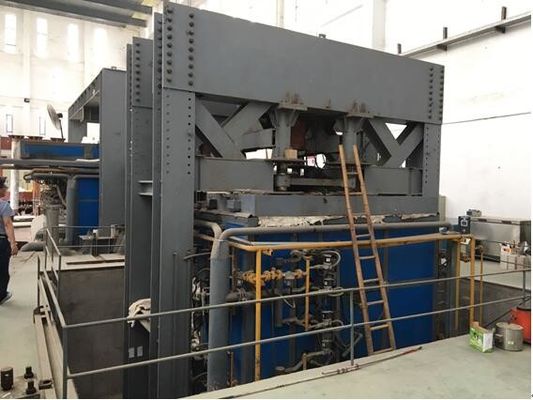

ISO834-1 Çok Fonksiyonlu Yatay Yanma Test Cihazı, Yanma Test Fırını

Uygulama

Duvarlar, kirişler, kolonlar, döşemeler, tavanlar ve çatılar gibi taşıyıcı ve taşıyıcı olmayan elemanlar için uygundur. Referans olarak diğer yapılar, donanımlar veya yapılar kullanılabilir.

Standartlara uygunluk

"Yapı parçası yangın testi yöntemi Bölüm 1: Genel gereksinimler", ISO834-1: 1999 "Yangın testi yapısı bileşenleri Bölüm 1: Genel Gereksinimler

teknik parametreler

Refrakter test fırını: 6M (uzunluk) x 6M (genişlik) x 3M (yüksek) (özelleştirilebilir) boyutunda olan yatay bir test fırınıdır ve iç kısmı yüksek sıcaklığa dayanıklı yalıtım malzemesinden yapılmıştır.

Yükleme cihazı: Köprü vinci binanın içinde taşımak için mekanik yükleme. Düzgün yükleme, merkezi yükleme, eksenel yükleme veya eksantrik yükleme simülasyonunu yapabilme.

Destek çerçevesi: çerçevedeki kama dirseğine dört makarayla bağlanır.

Termokupllar: fırında termokupllar, geri tepmeli termokupllar, hareketli termokupllar, iç termokupllar, ortam sıcaklığı termokuplleri çeşitli alanlara dağılmıştır.

Fırın içi basınç ölçüm probu: Ölçüm doğruluğu ± 2Pa olan T-şekilli ölçüm probu

Test parçası boşluk ölçüm probu: ± 0.1mm çap 6mm çap ± 0.2mm çap 25mm

Yanma sistemi: gaz dağıtım sistemi (10 metre içinde), yangın memesi (en az 20) ve ayar vanası

Yanma gazı kaynağı: doğal gaz (kullanıcıya ait)

Gaz debisi: 0 ~ 100L / dak Ölçüm hassasiyeti 2,5

Hava akımı: 0 ~ 50m3 / dak Ölçüm hassasiyeti ≤ ± 0.5m3 / dak

Gaz tankı kapasitesi: ≥50kg × 6

Fırın sıcaklık kontrol sistemi: 10 puan maksimum örnekleme noktası

Havalandırma sistemi ve kontrol damperi vb.

Test parçasının arka yüzeyinin radyasyon ısısı ölçümü: 0 ~ 10W / cm2

Fırın sıcaklığı ve basınç kontrolü, kontrol sistemine bilgisayarın RS485'i ile bağlanır. Termokupllar ve basınç sensörleri gibi yanma test sensörlerinin DC çıkış voltajı dijital forma dönüştürülür ve daha sonra görüntüleme ve depolama için bilgisayar sistemine geçirilebilir.
