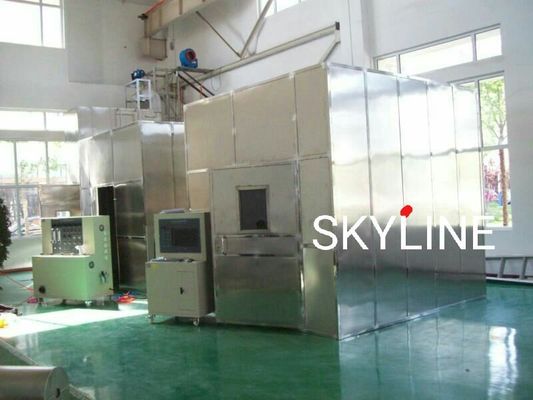

Çelik Yapı Yanma Odası ile IEC61034 Teller ve Kablolar Duman Yoğunluğu Test Cihazı

Çelik Yapı Yanma Odası ile IEC61034 Teller ve Kablolar Duman Yoğunluğu Test Cihazı

  • Çelik Yapı Yanma Odası ile IEC61034 Teller ve Kablolar Duman Yoğunluğu Test Cihazı
Çelik Yapı Yanma Odası ile IEC61034 Teller ve Kablolar Duman Yoğunluğu Test Cihazı
Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: SKYLINE
Sertifika: CE
Model numarası: SL-7602Y
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 ADET
Fiyat: negotiated
Ambalaj bilgileri: KONTRPLAKLAR HARF
Teslim süresi: 10 iş günü
Ödeme koşulları: T / T, L / C, Western Union, MoneyGram
Yetenek temini: 1 birim / ay
İletişim
Detaylı ürün tanımı
standartlar: IEC61034-1997, GA306.1-2007 vb. Yanan oda boyutu: W3000*D3000*H3000mm (27m3)
Malzeme: Paslanmaz çelik Ölçüm aralığı: %0-100
sensör: fotosel, yük direnci≤100Ω
Vurgulamak:

flammability test chamber

,

flammability testing labs

IEC61034 Teller ve Kablolar Çelik Yapı Yanma Odası ile Duman Yoğunluğu Test Cihazı


Tanım

IEC61034-1~2'ye göre, belirli koşullar altında kabloların veya optik kabloların duman yoğunluğunun belirlenmesi için "test cihazı"nın ilk bölümleri ve "test adımları ve gereksinimleri"nin ikinci bölümü.Duman yoğunluğunun belirlenmesi, personelin tahliyesi ve yangın söndürücünün yakınlığının belirlenmesi ile ilgili olan kablo veya kablonun yanma özelliklerinin değerlendirilmesinde önemli bir husustur.Bu cihaz esas olarak belirli koşullar altında kabloların ve optik kabloların duman konsantrasyonunu belirlemek ve duman yoğunluğunu doğrulamak için kullanılır.Alevle yanma veya alevsiz yanma koşulları altında, iletim, belirli koşullar altında farklı kabloları veya kabloları karşılaştırmanın bir yolu olarak kullanılır.



Özellik

Bu enstrüman mekanik, optik ve elektronik uzmanlığın üç yönü ile ilgilidir.Mekanik ve elektrik entegrasyon ürünüdür.Makul yapı, istikrarlı performans ve kolay kullanım avantajlarına sahiptir.WINDOWS XP işletim arayüzü, Lab VIEW stili ve mükemmel güvenlik mekanizması.Gerçek zamanlı görüntüleme ölçüm sonuçlarının testi sırasında ve dinamik olarak mükemmel bir eğri çizin (görüntüleme hızı ve zaman eğrisi aracılığıyla), veriler kalıcı olarak saklanabilir, çıktıyı okuyabilir ve yazdırabilir, doğrudan raporu yazdırabilir.

Ölçüm yazılımı: ana duman ve ışık yoğunluğu verileri, özel optik yoğunluk, sigara içme oranı, maksimum sigara içme oranı ve ortalama duman yoğunluğu WINDOWS XP+VB6.0 işletim arayüzünde test edilebilir.Ayrıca kalibrasyon, düzenleme, test etme, parametre ayarlama vb. işletim arayüzüne sahiptir.Program bilgisayar otomatik kontrol, toplama, kayıt ve sonuç yerleşimini kullanır.Bkz. Şekil 1, Şekil 2



Şekil 1: ışık geçirgenliği eğrisi tablosuSmoke-Density-Test-Machine-For-Wire-And-Cable1.jpg

Şekil 2: test sonuçları rapor formları




Prensip

Belirli koşullar altında kablo veya optik kablonun duman yoğunluğu için ışık ölçüm sistemi, ışık kaynağı, silikon fotosel, ışık kaynağı alıcısı ve bilgisayar sisteminden oluşur.Işık kaynağı tarafından üretilen ışık, 3M * 3M * 3M duman yoğunluğu Laboratuvarı'ndan geçerek, ışık kaynağının karşısındaki duvarda 1.5m + 0.1M çapında tek tip bir ışın oluşturur.Işının merkezine yerleştirilen fotosel, ışık kaynağından gelen ışının yoğunluğunu algılar.Çok fazla duman üretmek için kabloların yanması nedeniyle yanma odası, fotoelektrik absorpsiyon dumanı, silikon fotosel ışın yoğunluğunu elde etmek, veri işleme için bilgisayar sistemi tarafından zayıflatıldığında, doğrusal ile ilk% 100'e göre hesaplayabiliriz. tepki ışık geçirgenliği.

Yanma odasının tasarımı, müşterilerin seçmesi için iki yol: birincisi tuğla duvarı kullanır, Firmamız tasarım şemasını sağlar, şantiyeye rehberlik etmek için profesyonel mühendisler gönderir;uygun malzeme ile ikinci köşebent köşebent ve tüm küp yanma odası üzerine sabitlenir.



Ekipman bileşimi

Tüm cihaz, kapalı test kutusu, fotometre ölçüm sistemi, alkol diski, yanma sistemi, ateşleyici, test kutusu, kablo braketi, sıcaklık ölçüm cihazı ve duman yoğunluğu test yazılımından oluşur.Devre, yüksek teknoloji içeriği ve istikrarlı performansa sahip tek çipli mikro bilgisayar tarafından geliştirilmiştir.Bu cihaz tüm kablolar için uygundur.Tel ve kablo endüstrisinin üretim tesisleri ile araştırma ve test birimleri tarafından yaygın olarak kullanılmaktadır.Test kutusu, 27m3 hacimli bir test küpüdür.



Ayrıntılı teknik parametreler

yanma odası İç boyut: 3M x 3M x 3M toplam 27 metreküp.Müşteri tarafından tuğla duvar yapısı olarak kullanılabileceği gibi çelik yapı olarak da kullanılabilir.
Flaş Menzil Ekipmanları

A: Işık kaynağı ithal kuvars halojen lamba: nominal güç 100W, nominal voltaj: 12V, nominal dönüş miktarı: 2000 - 3000Lm

B: Alıcı: Silikon fotosel için ışıksız %0 geçirgenlik ve oklüzyonsuz ışık geçirgenlik oranı %100 ışıktır.

Standart yangın kaynağı

A: Yangın kaynağı 1.0L alkoldür

B: Alkol tepsisi: paslanmaz çelik, alt 210 x 110 mm

Bir duman karışımı Duman, bir masaüstü fan kullanılarak yanma odasında eşit olarak dağıtılır.
Boş test Yanan alkol lambası, yanma odası sıcaklığının 25 ± 5 ℃'ye ulaşmasını sağlar.
Sıcaklık ölçüm cihazı İç yüzeyin yerden yüksekliği 1.5M olup, duvarın 0.5M olduğu yere sıcaklık sensörü monte edilmiştir.
İletim, çıkış eğrileri ve raporları içeren ölçüm yazılımını içerir
Bir bilgisayar (yazıcı kendiniz sağlar)
Güç 220V, 4KW.(cihazın toplam gücünü göstermelidir)
Duman Yoğunluğu 0 - 924 altı vitesli otomatik vites
Ölçüm aralığı 0.0001—%100
Ölçüm doğruluğu ±%3
çalışma voltajı 200—240V 50Hz
Ortam sıcaklığı Oda Sıcaklığı—40℃
bağıl sıcaklık ≤85%
Çalışma ortamı Cihazın çalışması sırasında doğrudan ışıktan ve zorlamalı hava akışından kaçınmak gerekir.



5. Diğer parametreler ve giriş

a.Ön kapı, denetim faaliyetlerini engelleyebilecek pencereler ve opak görüntülerle donatılmıştır.

b. Kare kutunun alt kısmında otomatik ateşleme cihazı bulunur ve üst kısımda kutunun dahili basınç düzenleyici cihazı bulunur.

c.Işık kaynağı: 12V için akkor lamba, 400 ila 750 nm arası ışık dalga boyu.

d.Alıcı: Silikon fotosel için ışıksız %0 geçirgenlik, oklüzyonsuz ışık geçirgenliği %100 ışıktır.

e.Yanma sistemi: basınç ayar valfi, filtre, ayar valfi debimetresi ve brülörden oluşur.

f.Brülör: Bir ateşleyici ve bir alkol diskinden oluşur ve numunenin ortasına yerleştirilir.



6. Ana yapılandırma

Masaüstü (ekran dahil) 1 takım
opak şablon 1
Yedek ampul 2
Talimatlar 1
sertifika 1
kalibre edilmiş lens 2
yazıcılar 1
Analiz yazılımı 1
Aktivite savağı 1





Tel ve kablo arasındaki fark nedir?
Tel ve Kablo Arasındaki Fark 1 Bükümlü çift kablo – Bükümlü çift kablo, birbirine bükülmüş iki kabloya sahiptir.Büküm gürültüyü önleyebilir... 2 Çok iletkenli kablo – Çok iletkenli kablo, birbirinden yalıtılmış iki veya daha fazla iletkene sahiptir.
