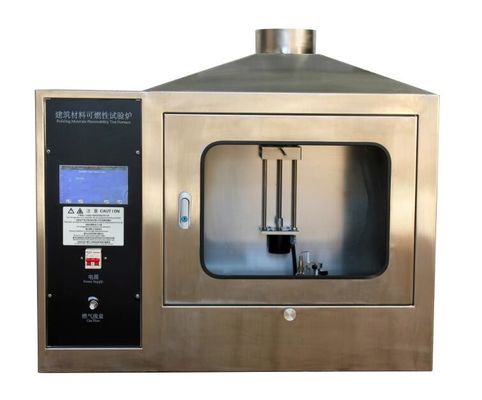

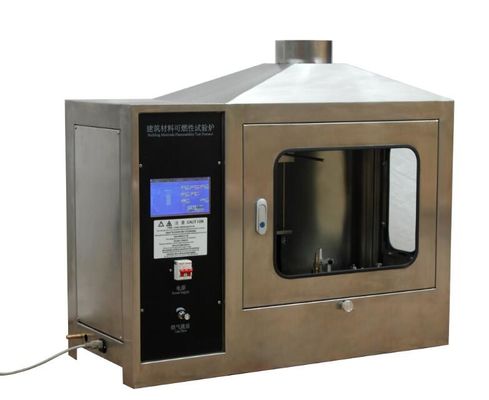

EN 11925-2 Dokunmatik Ekran Kontrollü Yapı Malzemesi Yanıcılık Test Cihazı

Dokunmatik ekran kontrolü ile inşaat malzemesi yanıcılık testi fırını

SL-FL13 Tek yanmalı madde

Malzemelerinizin yanma özelliklerinin test edilmesi için doğru ve güvenilir veri desteği sağlayın.

Ürün Genel Görünümü

SL-FL13 Tek Yanıcı Ürün, GB/T 20284-2006 ve BS EN 13823'e ve diğer uluslararası kabul görmüş test standartlarına sıkı bir şekilde uymaktadır.Yangın performans sınıflandırması testleri ve inşaat malzemelerinin Ar-Ge için idealdir., dekoratif malzemeler ve ısı yalıtım ürünleri.ve yüksek hassasiyetli ısı salınımı ve duman üretim oranı ölçümünü entegre eder, UV alevden koruma ve tamamen otomatik akıllı kontrol.

Bu, ürünlerinizin yangın tepkisi özelliklerini doğru bir şekilde değerlendirmenize, GB/T 8624 yangın sınıflandırması sertifikasını başarıyla geçmenize ve ürünlerinizin piyasaya sürülmesini hızlandırmanıza yardımcı olur.

Teknik Özet

1Sistem Kompozisyonu

• Trolley (iki dikey numuneyi tutar) + sabit çerçeve + gaz toplama kapak + J tipi egzoz borusu
• Merkezkaç fanı + hız kontrol ünitesi + kapsamlı ölçüm bölümü + gaz analizi dolabı + veri alma sistemi

2Örnek araba ve ateşleme sistemi.

• İki dikey örnek pozisyonu; dikey açının altındaki kum kutusu yakıcı
• Yüzey yanma yöntemi; alev algılama sistemi alevden koruma sağlar
• Sabit çerçeveye monte edilmiş yardımcı yakıcı, aynı zamanda alev algılayıcı ile donatılmıştır

3Egzoz sistemi.

• Çerçevenin üstündeki paslanmaz çelik gaz toplama kapak
• Paslanmaz çelik J tipi egzoz borusu: iç çapı (315±5) mm, 50 mm yüksek sıcaklık mineral yün yalıtımı
• Sürekli egzoz akış hızı: 0,50 65 m3/s, frekans kontrollü
• Merkezkaç fanı: 300°C'ye kadar dayanır, yüksek sıcaklık koşullarında adım kalibrasyon için uygundur

4Gaz temini ve akış kontrolü

• Kütle akışı denetleyicisi: aralığı 0 ± 2,5 g/s, okuma doğruluğu ≥ 1,5%
• Otomatik gaz akışı kontrolü 647 mg/s ve 2000 mg/s; test sırasında akış hızı değişimi ≤ 5 mg/s, 30,7 ± 2 kW ısı çıkışı sağlar

5. Duman gazı örnekleme ve kondisyon sistemi

• Bileşenler: kül filtre → soğuk tuzak → iki kurutma sütunu → örnekleme pompası → peristaltik pompa
• Kül filtre başlığı: iç filtre malzemesi 0,5 μm olan katı PTFE
• Diyafram pompası: akış hızı 400 L/h, yüksek sıcaklığa dayanıklı ve korozyona dayanıklı
• Kompresör kondansörü: soğutma kapasitesi 320 kJ/saat, çiy noktası istikliği 0,1°C, statik değişim 0,1 K, IP20 koruması
• İthalatlı rotameter: aralığı 0 5 L/dakikada, analizör giriş akışını ayarlar

6Gaz analizatörleri (O2 ve CO2)

7Ölçüm Bölümü (Tüp ve Sensörler)

• 2155 mm'lik bir boru hattı:

• Basınç sondası
• Üç termoküp
• Gaz örnekleme sondası
• Beyaz ışık sistemi

• İki yönlü basınç sondası: aralığı (0 ¢ 100) Pa, doğruluğu ±2 Pa, %90 yanıt süresi ≤ 1 s
• Gaz düzenleme cihazına ve O2/CO2 giriş analizatörlerine bağlı gaz örnekleme sondası

8Duman Ölçümü Optik Sistem

• Işık kaynağı: kızgınlık tipi, renk sıcaklığı (2900 ± 100) K
• Esnek bir eklem yoluyla egzoz borusunun kenarına monte edilir
• Lens sistemi: ışığı ≥ 20 mm çapında paralel ışınlara toplar; ışık yayıcı delik çapı (d) ve lens odak uzaklığı (f) d/f < 0'yu karşılar.04
• Detektör: Silikon fotodiyot:

• Doğrusal istikrar: 0.1%
• 10 bit ölçüm aralığı
• CIE V ((λ) eğrisiyle uyumlu spektral yanıt, doğruluk ≥ ± 5%

• Optik zayıflatma sisteminin %90 yanıt süresi ≤ 3 s
• Optik cihazı temiz tutmak ve sürüklenme özelliklerini korumak için yan boruya girdiği basınçlı hava

9Yazılım ve Kalibrasyon İşlevleri

Yazılım aşağıdakiler için arayüzler sağlar:

• O2/CO2 analizörünün kalibrasyonu (gürültü ve sürüklenme)
• Optik sistem kalibrasyonu (duman ölçümü için gürültü ve sürüklenme)
• Optik sistem filtre kalibrasyonu
• Hava hacmi kalibrasyonu (kontrol aralığı)
• Adım kalibrasyonu ve heptan kalibrasyonu

Adım kalibrasyonu gereksinimleri:

• O2/CO2 analizatörü gecikme süresi ≤ 30 s
• O2/CO2 analizörünün yanıt süresi ≤ 12 s
• Yakıcı anahtarının yanıt süresi ≤ 12 s
• Sıcaklık yanıt süresi ≤ 6 s
• Q_gas_30s ((T) / HRR_30s ((T) oranı (100 ± 5) % olarak sürekli olmalıdır.
• Adım 2 ve Adım 3 ortalama HRR arasındaki fark ≤ 0,5 kW

Heptan kalibrasyonu kabul edilebilirliği:

• Birim kütle başına kalori değeri: THR/m = 4456 ± 222.8 MJ/kg

10Test Çıktı Parametreleri

• Ortalama ısı salınımı hızı RHRav (t)
• Toplam ısı salınımı THR ((t)
• 1000 × [RHRav(t) / (t‐300) ] (FIGRA hesaplaması için kullanılır)
• Yangın Büyüme Hızı Endeksi FIGRA
• Toplam ısı salınımı: 600 s ¢ THR600s
• Yan yan alev yayılmasının oluşumu LFS
• Ortalama duman üretimi oranı RSPav (t)
• Toplam duman üretimi TSP t
• 10000 × [RSPav(t) / (t‐300) ] (SMOGRA hesaplaması için kullanılır)
• Sigara Artış Hızı Endeksi SMOGRA
• Toplam duman üretimi 600 s ¢ TSP600s

11Standartlar, Boyutlar ve Ağırlıklar

• Standartlar: EN 13501, EN 13823
• Boyutlar: 3000 mm (W) × 4500 mm (H) × 3000 mm (D)
• Ağırlık: 650 kg

Uygulama

Yangın testi ve sınıflandırması for building materials and products

CE işareti ile yangın denemeleri “ inşaat ürünleri için

Yangın tepkisinin değerlendirilmesi yeni ürün geliştirme için

QC ve çıkış denetimi üretim hatları için

Kurulum Gereksinimleri

Kurulum yüksekliği: en az 5 metre

Yer alanı: en az 3m X 3m

Güç gereksinimleri: 220V, 10A; 380V, 5KW

Çevre sıcaklığı: 10 ° C - 35 ° C

Gaz gereksinimleri: Propan gazı

Kalibrasyon gazı: N2, CO2 standart gazı

Kalibrasyon standardı: heptan

Sıkça Sorulan Sorular (FAQ)

S1: Standartlarımı karşılıyor mu?

A1:Evet. EN 13823 ve GB/T 20284'e uyuyor. Sonuçlar EN 13501-1 sınıflandırmasını destekler (A2BCD). Hem mevcut hem de eski standart sürümleriyle çalışır.

S2: Ne kadar istikrarlı ve doğru?

A2: Çok. Tamamen otomatik ısıtma, yanma ve duman toplama. Kalibrasyon titizdir, gaz analizatörü 3 saniyede yanıt verir, veri toplama 5 saniyede ′′ tüm standart zaman çizelgeleri ile uyumludur.

S3: Hangi parametreleri kapsar?

A3:Tüm anahtarlar: HRR, THR, FIGRA, SPR, TSP, SMOGRA, artı LFS ve damlacıklar.

S4: Çalışması kolay mı?

A4: Kesinlikle. Sezgisel arayüz, otomatik yakma/gaz kontrolü. Yerel eğitim dahil.

S5:Maliyet etkin mi?

A5:Bir ünite her şeyi yapar ̇ alan ve bütçe tasarrufu sağlar. Uzun vadeli güvenilirlik ve daha az bakım için premium ithal bileşenlerle inşa edilir.

S6:Bakım ve destek?

A6: 1 yıllık garanti + ömür boyu destek. Kurulum, eğitim, kalibrasyon, test geliştirme ve CMA / CNAS akreditasyon danışmanlığını kapsar.

Satış sonrası hizmet ve teknik destek

Bir yıllık satış sonrası destek, ömür boyu teknik destek

Ekipmanın montajı ve kalibrasyonu

Kalibrasyon hizmetleri

Test yöntemlerinin geliştirilmesine destek

Teknik eğitim
