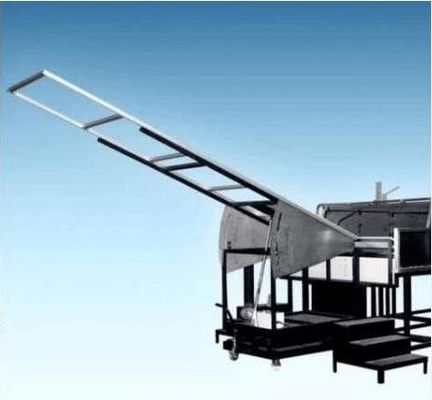

Yapı Malzemeleri Yanıcılık Test Cihazı Solar Hücre Yanıcılık Test Cihazları

Güneş Pili Yanıcı Test Cihazları UL 1730 ASTM E108 standartlarına uygundur

Ürün tanıtımı

Alev ve Yanma Marka Test Cihazının Güneş Pili Yayılımı, UL 1730, IEC 61730-2 tasarım ve geliştirmesine dayanmaktadır. A ~ C seviyesini değerlendirmek için A1.82m, b 2.4m ve c 3.9m numunelerinde çatıyı ve yangına dayanıklı performans bileşenlerini değerlendirmek için gerçek koşulları simüle etmektir. Bu testte kullanılan fotovoltaik bileşenlerin yangın geciktirici performansında da kullanılabilir.

Standartlar

UL 1730: çok aile ve otel odası bireysel konut birimi duman algılama
monitörler: ev tozunun elektrik sinyali tespiti;
UL 790: çatı kaplama malzemeleri için standart yangın testi yöntemi;
ASTM E108-04: çatı kaplama malzemeleri için standart yangın testi yöntemi;
NFPA 256: çatı güvertesinin yangın testi.
IEC 61730-2 Ek b: PV modüllerinde yangın testleri.

Ekipman karakteristiği

Yapısal parçalar
1. Kontrplak çatı kaplama malzemeleri, boyutlar: 1.300 (w) X1.000 (d) x120 (h), ila
test örneğini kurun;
Testin sonunda kurulan 2. Yanıcı olmayan test Kurulu, testi durdurabilir
temperlenmiş paneller;
3. Paslanmaz çelik fan kontrol kartı, test açısı ayarlanabilir,
boyut: 1,440 (l) x 940 (h) mm;
4. Ana çerçeve braketinin, korozyona dayanıklı çelik, boyutların testini desteklemek için kullanılır: 1,020 (l) x 1,000 (d) x 1,473 (h) mm;
5. yanmaz plaka Meclisi, taklit için çerçevenin önüne monte
saçak ve korniş, alevin brülörden numuneye uzatılması,
boyutlar: 330 (w) x 2.130 (d) x 584 (h) mm;
6. Test paneli için hava akış hızı: 19 ± 8 km / s (5.5M / sn) ve
anemometre monitörü;
7. Ayrı havalandırma boruları, laboratuvar havasının dışından çıkarılabilir;
8. Petek filtresi hava kanalına monte edilmiş, gaz giriş kılavuz kanadına monte edilmiştir;
9. Hava akış yönünü ayarlamak için eğim ayar paneli ile donatılmış havalandırma kanalları;
10. Kılavuza bağlı havalandırma boruları, dış girişimden, paslanmaz çelikten yapılmış kılavuz plakalardan tedarik testi hava akışını sağlamak için hızı artırabilir, konum rüzgar basıncı ile değişmez;
11. Paslanmaz çelik için kanal malzemeleri, korozyona dayanıklı ve ısıya dayanıklı, boyut: 2.130 (w) x 762 (h) x 3.000 (l) mm;
12. Fan 220V, 50HZ, üç fazlı güç, otomatik olarak rüzgar hızı, 300m3 / dak için minimum akış ayarlayabilirsiniz ters sistemi ile donatılmıştır;
13. kademesiz hız invertör, 0-100% ayarlanabilir;
14. Gaz brülörleri (aralıklı Shi Huo, alev yayılması ve uçan ateş için), 1.12m, 60.3mm, test tarafında hareket eden 12.7mm (w) * 0.91m (uzun) yarık;
15. Gaz brülörü 22.000Btu / dak (387kWh) sağlayabilir ve a, b, c üç yanma seviyesine göre, gaz akışını kontrol eden yüksek hassasiyetli gaz kontrol vanasına,
16. Üst brülör termokupl 58.7mm, 888 ± 28 ºC test edebilir;
17. otomatik ateşleme sistemi, test performans güvenliğini sağlamak, ateşleme elektrodu 1.8kVp kütle akış kontrolörü farklı standartlara göre minimum basınç, kontrol gaz akış hızları, Sınıf A ve B: 21,000 ~ 22,000 Btu / dak (369 ~ 387 kWh ) 10 dakika boyunca, Sınıf C: 18.000 ~ 19.000 Btu / dak (316 ~ 334 kWh) 4 dakika;
18. Sıcaklık kontrol sistemi-Sınıf A ve B: 760 ± 28ºC (1400 ± 50ºF) -21.000 ~ 22.000 Btu / dak-Sınıf C: 704 ± 28 c (1300 ± 50ºF) -18.000 ~ 19.000 Btu / dak
19. Yüksek hassasiyetli basınç göstergeleri ve basınç ayar valfi gaz basıncını kontrol eder;
1) - Brülörlerde gaza her geçişin farklı bir test ve kontrol yöntemini izlemesi gerekir;
2) -LNG: MFM kullanarak akışı doğru bir şekilde ölçebilir (akış kontrol valfi kontrolü);
3) -LPG: evirici sistemini kullanarak hava akış hızı: 19 ± 8 km / s'de (5,5M / sn) test güvertesi;
20. Metalik örgü destek malzemeleri, paletler döndürülebilir, böylece tam yanma
malzemeler;

Test bölümü

1. Bilgisayar kontrol sistemi Amerika Birleşik Devletleri Labview deney için özel kontrol yazılımı, entegrasyon 10.2 "LCD dağ eteğindeki taş yığını;
2. Veri toplama sistemleri, LabView programlama dili programlamak için kullanılır, veri toplama kartları Amerika Birleşik Devletleri NI sunuyor
3. Veri toplama sistemi aşağıdaki bölümlerden oluşur:
① 16 bit termokupl giriş modülü
Bit 16 bit a / d dönüşüm giriş modülü
İnput Veri giriş / çıkış modülü
Bit 12 bit a / d dönüşüm çıkış modülü
⑤ 4 ve 8 yuvalı arka panel
Labview modülleri
Labview / Ethernet ağ modülü

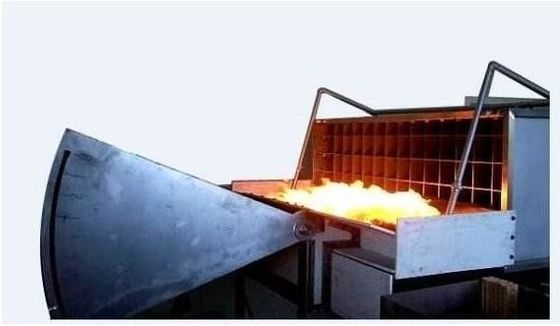

4. Marka test sistemleri, gaz brülörleri, alev yanan malzemeyi yuttu, gaz brülörü 880 ± 10ºC sıcaklık ayarlanabilir.

Standart sonuçlar

1. Alev yayılması için genel standartlar
Deck Test güvertesindeki tavan kaplama malzemelerinin (bileşen veya Panel) alev veya yanan parçacıklarda herhangi bir parçası,
RoofAçık güverte gibi açık, bölünmüş, kavisli çatı kaplama malzemeleri,
SafetyYangın güvenlik derecesi A: alev yayılma aralığı 1.82M,
Yangın güvenliği seviye B: alev yayılma aralığı 2.4M,
C sınıfı yangın güvenliği: yangın yayma alanı 3.9M,
Alev yayılımının kenarından ölçüldüğünde,

2. çatı yanması için genel standartlar
Blowing Panelin test güvertesindeki herhangi bir parçası veya bileşeni, üfleme veya düşme alevlerinde,
Deck Tavan döşemesinin parçaları veya tavan yapısındaki bir panelin bir parçası veya aydınlık parçacıklar biçimindeki bileşen kaybolur,
③ Yanma bileşenleri veya panelleri ile devam edin
