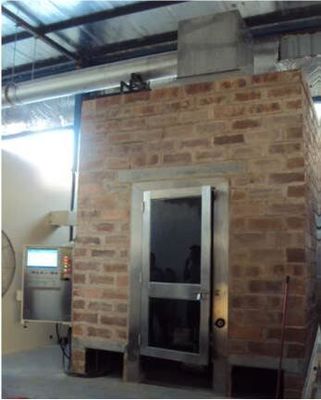

Laboratuar Yapı Malzemeleri Yanıcılık Test Cihazı, UL1685 Kablolar için Dikey Tepsi Test Cihazı

Lab Yanıcılık Test Cihazları, UL1685 Kablolar için Dikey Tepsi Test Cihazı

Uygulama

Ana bileşenler dahil

a. Ateşleme kaynağı kontrol sistemi

Toplama kulesi ve duman egzoz kontrol sistemi

Gaz basıncı ve akış kontrol sistemi

D. geçirgenliği ve sıcaklık ölçüm sistemi

alev yüksekliği ölçüm sistemi

teknik parametreler

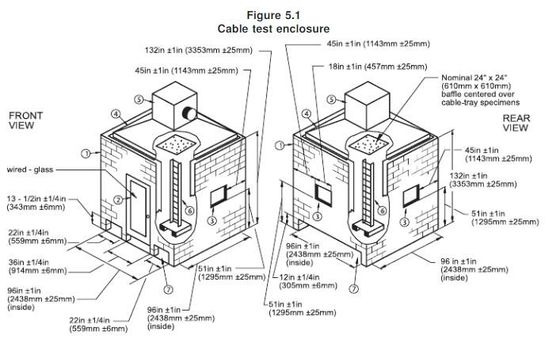

1. Laboratuar: duvar yüksek sıcaklık refrakter tuğlayı benimser, iç yüzey siyahla muamele edilir ve duvar boyutu W2438 x D2438 x H3353mm; boyalı

2. Laboratuar kapısı: W0.9 x H2m paslanmaz çelik çerçeve, sertleştirilmiş cam kapı;

3. Duman toplama kulesi: 40 derecelik eğim açısı, küp 914mm; filtre uzunluğu 610 mm'dir;

4. Gözetleme penceresi: yan uzunluk 457 mm, alttan zemine olan mesafe 1295 mm ve duvarın sağ tarafı 1143 mm'dir.

5. Hava girişi: 559 x 343 mm, 914 x 305 mm, 2438 x 343 mm;

6. Egzoz borusu: Küp toplama seviyesinin sağ tarafındaki kuleye monte edilmiş L9000 * dia 406mm;

7. Yanma merdiveni: yüksek 2400mm, L305 * W25 * D25. İki kare arasındaki 299mm mesafe;

8. A: 242 delik vardır L341mm * D30mm;

9. Gaz akışı: 13.2L / mim, standart basınç ve sıcaklık, kütle akış kontrolü;

10. Hava akışı: 76.8L / mim, standart basınç ve sıcaklık, kütle akış kontrolü;

11. Akış tespiti: Fanın hızını kontrol etmek için temel sağlayan, egzoz borusunun akış hızını ölçmek için fark basınç debimetre kullanılır.

12. Geçirgenlik: silikon fotosel numune yandığında numunenin duman yoğunluğunu tespit eder.

13. Alev yüksekliği: gerçek zamanlı olarak kızılötesi görünür ışık mevcut alev yüksekliğini gösterir;

14. Özel yazılım: gerçek zamanlı boru hattı akışını, duman yoğunluğunu, alev yüksekliğini ve eğriyi çizmek için diğer verileri çizebilir ve raporlar oluşturabilir, inceleme veya yazdırma için korunabilir;

15. Kontrol sistemi: bilgisayar + kontrol yazılımı, kütle debimetre, vb.

Standartlar

UL1685-2007, 9.25 ve 9.7 numaralı maddelere göre, UL2556-2007
