ISO5660 Konik Kalorimetre Analiz Cihazı

Malzemelerinizin yanma özelliklerinin test edilmesi için doğru ve güvenilir veri desteği sağlayın.

Ürün Genel Bakışı

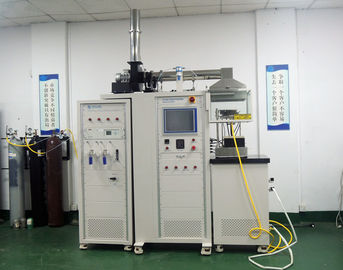

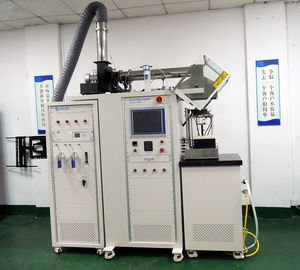

SL-FL01 Konik Kalorimetre, malzemelerin yanma performansını doğru bir şekilde ölçmek için tasarlanmış, oksijen tüketimi prensibine dayalı hassas bir test cihazıdır. Bu prensibin özü, yanma sırasında tüketilen oksijen başına salınan ısının temelde sabit olmasıdır (13.1 MJ/kg ± %5 olarak ölçülür). 1982 yılında NIST'ten V. Babrauskas ve diğerleri tarafından geliştirilmiş ve 30 yılı aşkın süredir sürekli iyileştirilmiş olup, malzemelerin yanma davranışlarını incelemek için en önemli test cihazlarından biri haline gelmiştir.

SL-FL01, ASTM E1354 ve ISO 5660 gibi uluslararası yetkili test standartlarına kesinlikle uymaktadır ve inşaat malzemeleri, polimerler, elektronik ürünler ve daha fazlasının Ar-Ge çalışmalarında yaygın olarak uygulanabilir, bu da sıkı kalite sertifikalarını geçmenize ve ürünlerin pazara girişini hızlandırmanıza yardımcı olur.

ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550

BS:BS 476-15

BS:BS 476-15

ISO:ISO 5660

EN:EN 45545-2: 2013

GB:GB/T 16172:2007

Elektrik: 230 Volt Nominal 50 Amper

Ortam Sıcaklığı: Çalışma 10°C ila 35°C

Ortam Sıcaklığı: Çalışma 10°C ila 35°C

Boyutlar: Cihaz: 1800mm (G) x 900mm (Y) x 2600mm (D)

Gaz Tedarikleri: Metan, Azot, Basınçlı Hava

Ürün Özellikleri

1. Hareketli analiz kabini ile Konik Kalorimetre, ISO 9705, EN 13823 vb. gibi büyük ısı salım hızı test sistemleriyle bağlanabilir, ISO 5660, ASTM E1354, BS 476 Bölüm 15 vb. test standartlarına uygundur.

2. Entegre test gövdesi ve 19 inç analiz kabini, yerleşik PC 15 İnç Dokunmatik ekranlı bilgisayar, tüm kontrol ve otomatik testler için.

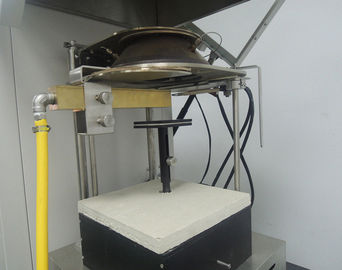

3. Konik ısıtıcı nominal güç 5000W, 0 ~ 100kW/m2 ısı çıkışı, PID sıcaklık kontrol cihazı kullanılarak, radyasyon konisi yatay veya dikey olabilir.

4. Numunenin yüzeyinin merkezi kısmına 50 x 50mm aralığında maruz kalır, merkezdeki sapma %2'yi geçmez.

5. Numune tartım aralığı 0 ~ 3000g; doğruluk: 0.1g.

6. Otomatik Bölmeli Deklanşör, radyasyonu numuneye iletmek için otomatik olarak açılır.

7. ABB EL3020 Paramanyetik oksijen analiz cihazı, gazdaki oksijen konsantrasyonunu ölçmek için paramanyetik değişim yöntemini kullanır. Konsantrasyon aralığı %0-25.

8. Duman yoğunluğu analizi lazer sistemi kullanılarak yapılır, sistem 0.5mW He Ne lazer, ana dedektör ve yardımcı dedektörden oluşur.

Egzoz sistemi fan, duman toplama kapağı, egzoz borusu ve orifis plakası akış ölçer vb. oluşur. Egzoz fan akış hızı 0 ~ 50g/s, hassasiyet 0.1g/s.

9. Halka numune alıcı, duman toplama başlığından 685 mm mesafede, 12 delikli olarak monte edilmiştir.

10. Egzoz akış hızı, fanın 350 mm üzerindeki keskin kenarlı orifisin her iki tarafındaki basınç farkı ölçülerek belirlenmelidir, keskin kenarlı orifis plakasının iç çapı 57mm + 1mm'dir.

11. ABB SCCS Gaz numune alma sistemi, numune alma pompası, filtre, soğuk tuzak, atık su deşarjı, su filtreleri ve CO2 filtreleri içerir;

Isı Akısı ölçer (ISO 5660 için) kullanıldığında su şebekesi ve tesisat gerektirmeyen taşınabilir su soğutma sistemi.

12. Tüm test sisteminin tepkisini kalibre etmek için, C katsayısının değerini ölçmek için kullanılan kare açıklıklı pirinç kalibrasyon brülörü kullanılır.

13. Veri toplama sistemi, oksijen analiz cihazı, orifis ölçer, termokupl ve diğer cihazların çıktısını kaydedebilir.

Temel rekabet avantajları

Veri Güvenilirliği – Dünya standartlarında karşılaştırılabilirlik

Maliyet Etkinliği – Hepsi bir arada, bütçe dostu

Test Doğruluğu – Yüksek tekrarlanabilirlik, düşük varyans

Operasyonel Güvenlik – Ar-Ge ve Kalite Kontrol için güvenli

Uygulama

Yapı malzemelerinin yanma performansı test ve sertifikasyonu

Polimer malzeme Ar-Ge'sinde yanma karakteristiklerinin analizi

Elektronik ürün malzemelerinin güvenlik performansı değerlendirmesi

Kalite kontrol ve fabrika sevkiyat öncesi muayene

SSS

S1: SL-FLO1 hangi standartlara uymaktadır ve ISO 5660 uyumluluğu nasıl sağlanmaktadır?

C1: ASTM E1354, ISO 5660:2015 ve ondan fazla diğer standartlara uymaktadır. Uyumluluk, sıkı tasarım, üretim ve kalibrasyon prosedürleri ile sertifikalı referans malzemeleri kullanılarak düzenli kontrollerle garanti edilir.

S2: Malzeme tipimi ve formumu işleyebilir mi?

C2: Evet – yapı malzemeleri, polimerler, elektronikler ve daha fazlası için çeşitli şekillerde (levhalar, köpükler, filmler) çalışır. Numunenize özel ayrıntılı özellikler için bizimle iletişime geçmeniz yeterlidir.

S3: Otomasyon ve yazılıma ne dersiniz?

C3: Sistem, gerçek zamanlı izleme, otomatik veri kaydı ve anında rapor oluşturma için akıllı yazılım içerir – bu da size önemli ölçüde manuel iş tasarrufu sağlar.

S4: Maliyet etkinliği ne kadar?

C4: Tek bir ünite ısı salımını, dumanı, tutuşma süresini, gaz türlerini (CO, CO2, O2) ve kütle kaybını ölçer – birden fazla cihaza gerek yoktur. Laboratuvar alanından tasarruf sağlar, satın alma maliyetlerini düşürür ve güvenilir verileri sertifikaları daha hızlı geçmenize yardımcı olur.

S5: Konik kalorimetre oksijen indeks test cihazından nasıl farklıdır?

C5: Konik kalorimetre, oksijen tüketimine dayalı kapsamlı yangın davranışı verileri (özellikle ısı salım hızı) sağlar, oysa oksijen indeks test cihazı yalnızca yanmayı sürdürmek için gereken minimum O2 konsantrasyonunu ölçer. Farklı amaçlara hizmet ederler – konik, daha tam bir resim sunar.

S6: Karmaşık test senaryolarını destekliyor musunuz?

C6: Evet – geniş bir uygulama kütüphanemiz var ve benzersiz gereksinimlerinize uyacak test kurulumlarını, numune hazırlığını ve analiz yöntemlerini özelleştirebiliriz. İhtiyacınız olanı bize söylemeniz yeterli.

Satış sonrası servis ve teknik destek

Bir yıllık satış sonrası destek, ömür boyu teknik yardım

Ekipman kurulumu ve kalibrasyonu

Kalibrasyon hizmetleri

Test yöntemlerinin geliştirilmesi için destek

Teknik eğitim

İletişim bilgileri

Tam teknik özellikleri, bir fiyat teklifi almak veya bir demo planlamak için lütfen satış ekibimizle veya yetkili bayilerimizle iletişime geçin. Size profesyonel ve hızlı teknik destek ve hizmetler sunacağız.

Standartlar

ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550

BS:BS 476-15
ISO:ISO 5660
EN:EN 45545-2: 2013
GB:GB/T 16172:2007
Kurulum Gereksinimleri

Elektrik: 230 Volt Nominal 50 Amper

Ortam Sıcaklığı: Çalışma 10°C ila 35°C
Boyutlar: Cihaz: 1800mm (G) x 900mm (Y) x 2600mm (D)
Gaz Tedarikleri: Metan, Azot, Basınçlı Hava
Cone Calorimeter.pdf

Konik kalorimetre nasıl çalışır?

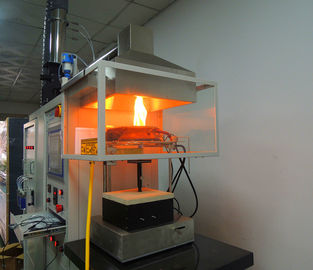

Konik, yanan bir numuneden salınan ısı miktarının, yanma sırasında tüketilen oksijen miktarıyla doğrudan ilişkili olduğu prensibine dayanan bir yangın test aracıdır. Bir malzemenin ürettiği ısı miktarı, yangın büyüme hızı gibi bir yangının şiddetiyle doğrudan uyumludur.
