Menşe yeri: | Çin |
Marka adı: | Skyline |
Model numarası: | SL-U300-1 |
Min sipariş miktarı: | 1 |
---|---|
Fiyat: | $3000-6000 |
Ambalaj bilgileri: | Kontrplak Kasa |
Teslim süresi: | 15 iş günü |
Ödeme koşulları: | T/T, L/C, D/A, D/P |
Yetenek temini: | Ayda 20 TAKIM |
X Ekseni: | 100 mm | Y ekseni: | 100 mm |
---|---|---|---|
Büyütme: | 10x, 20x, 50x, 100x | Güç: | 10/220V(AC).50/60Hz,400W |
ölçüm doğruluğu: | (3+L/200)um | ||
Vurgulamak: | 100 mm x eksen optik ekipman,X ve y ekseni optik ekipmanları |
Uygulamalar ve Test Amacı

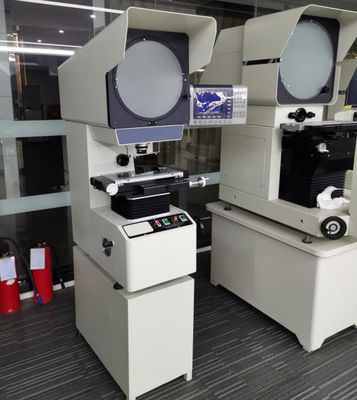

Bu ürünün optik sisteminin kalitesi mükemmel, objektif lensinin görüntüsü net ve büyütme doğru.Kontür ölçüm hatası 0'dan küçüktür..08%; koordinat ölçüm göstergesi hatası (3+L/200) μM'ye ulaşabilir; özel bir mikro yazıcı ve veri çıkışı ve örnekleme için çok kullanışlı olan ayak anahtarı ile donatılmıştır.İş parçasının görüntüsü tam dikey bir görüntü veya ters bir görüntü olabilirBu projektörün Z eksenli kaldırma sistemi, gövdenin istikrarını ve dayanıklılığını iyileştiren bir rehber ray iletim yöntemini benimser.
Avantajlar
Şirketimizin ürettiği ölçüm projektörü benzer ürünlerle karşılaştırıldığında aşağıdaki özelliklere sahiptir:
1Bu araç, çeşitli karmaşık iş parçalarının konturlarını ve yüzey şekillerini verimli bir şekilde algılayabilir: şablonlar, damgalama parçaları, kamlar, torna döner, dişliler,formlama freze kesicileri ve diğer aletler, bıçaklar ve parçalar, ayrıca terminaller, saatler ve çelik taş vb.
2Daha geniş bir uygulama yelpazesine sahiptir. Makine, kalıp, metre, elektronik, hafif sanayi ve diğer endüstrilerde yaygın olarak kullanılır.Ölçüm odaları ve üretim atölyeleri için vazgeçilmez bir ölçüm doğrulama ekipmanıdır..
3Araç ölçüm doğruluğu: (3+L/200) μm
4X ve Y koordinatlarının dijital görüntüleme çözünürlüğü: 0.0005mm
5Veri işleme sistemi: DP100 çok fonksiyonel veri işleme sistemi, tam Çin ekranı çok nokta örnekleme yapabilir, koordinat dönüşü, nokta, çizgi, mesafe,açı algılama RS-232 veri çıkışı, ölçüm grafiklerini gösterebilir.
6Yükseltmek için 45° açılı türbin ve girdap çubuğu kullanıyor.
Teknik parametreler
150*50mm, 200*100mm, 300*150mm seçilebilir
Model | SL-U300-1 | ||||
Çalışma Masası | X ekseninde yolculuk (mm) | 200 | |||
Y ekseni yolculuğu (mm) | 100 | ||||
Metal masa boyutu (mm) | 350×170 | ||||
Cam masa boyutu (mm) | 246×120 | ||||
Z ekseni yolculuğu (mm) | 100 (Fokus için) | ||||
Mkolaylaştırma doğruluğu | (3+L/200)um | ||||
ızgara kuyruklu çözünürlük | 0.0005mm | ||||
Projeksiyon ekranı |
ekran boyutu ((mm): Φ300mm Japon fotolitografi teknolojisini uygulayın, pirinç kelime çizgisi ile kazınmış. |
||||
Dönüş aralığı: 0~360° | |||||
Dönüş açısı görüntüleme çözünürlüğü: 1 ̊ veya 0.01° Japon döner kodlayıcıyı kullanın. |
|||||
Hedef lens
|
Büyütme |
10X (Önemli) |
20X (Farklı) |
50X (Farklı) |
100X (Farklı) |
nesne görünümü ((mm) | Φ30 | Φ15 | Φ6 | Φ3 | |
Çalışma mesafesi ((mm) | 77.7 | 44.3 | 38.4 | 25.3 | |
Veri işleme sistemi | Çok fonksiyonel veri işleme sistemi, noktayı, çizgiyi ve açıyı ölçebilir. | ||||
Işıklandırma |
24V/150w Halogen lambalar İletişim ve yansıtıcı aydınlatma, Osram, Almanya'dan ithal edilen 24V, 150W halogen lambaları benimser. |
||||
Soğuk | Zorlu hava soğutması (3 Eksenel fan) | ||||
Makine Boyutu | 788*524*1152mm | ||||
Güç | 110/220V ((AC).50/60Hz,400W |
