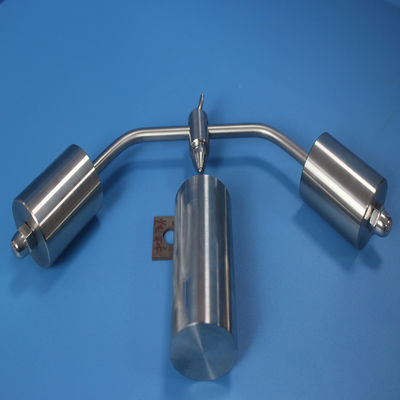

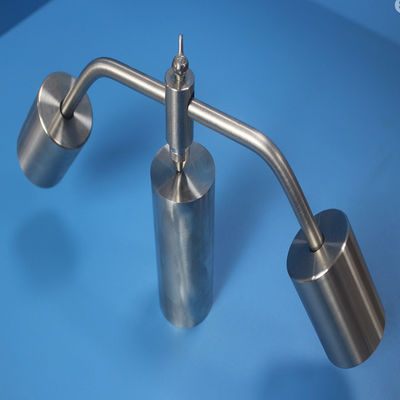

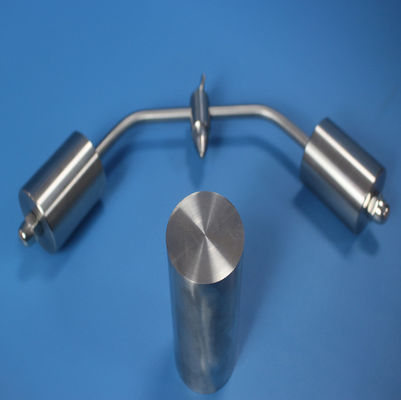

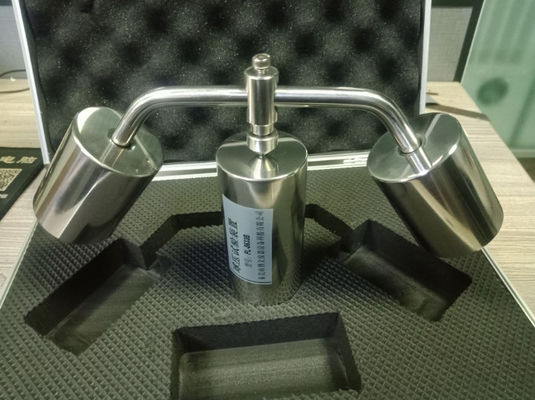

IEC60695-10-2:2014 Top Basınç Denetleyicisi / paslanmaz çelik / 2.4kg

IEC60695-10-2:2014Top basıncı ölçücüsü

O.Görüş:

Aygıt, top basıncı testinin ilgili standart hükümlerinin gereksinimlerine göre tasarlanmış ve üretilmiş özel bir araçtır.metal olmayan malzemelerin ısı dayanımlılığını test etmek için kullanılanElektrikli ekipman ve bileşenleri ve parçaları, seramik olmayan katı elektrik yalıtım malzemeleri ve diğer metal olmayan malzemelerin ısı direnci testi için uygundur.

TEknik parametreler:

1, küresel baş yükü: 20N±0.2N

2, indenter çelik topu: rulman çelik R2.5mm (diametri: 5mm)

3Malzeme: 304 paslanmaz çelik

4, test sıcaklığı: 60°C±2°C

5, toplam boyutu: 420mm×150mm×60mm

6Net ağırlığı: 4.2kg

STandard:

GB4706, GB2099, JG/T3050 "İzolasyon elektrik boruları ve inşaat için aksesuarlar" vb.

IEC60695-10-2:2003 "Anormal termo-topu basınç testi" standardı, anormal ısı simülasyonu test projesi sonucu meydana gelen termal deformasyonlara karşı termoplastik malzemenin dirençliliğini belirtir.

Bilançc- Hayır.

Basınç topu destek üzerine yerleştirilir ve yük vücudunun konumu onun salınımına göre uygun şekilde ayarlanır ve sonra yük vücudu sıkıştırılır.basınç topu destek tekrar yerleştirilir, ve ayarlama etkisini belirlemek için salınım durumu gözlemlenir.

Sadece denge durumunda, basınç topu pürüzsüz olarak yerleştirilebilir, aksi takdirde basınç topu, optik ekipman tarafından tespit edilirse, önemli ölçüde salıncak,Test sonuçlarının doğruluğunu ciddi şekilde etkileyecektir..

Test yöntemi:

Sert kabuk ve aksesuarlar üç 80 mm uzunluğundaki kabuk alır, kabuk ekseninin boyunca iki parçaya ayırır ve her birinden bir parça örnek alır.Aksesuarlar uygun olduğu gibi aksesuarlardan yapılabilir..

Örneği ve ısı direnci test cihazını 60°C ± 2°C sıcaklıkta fırında bir araya getirin, örneği ısı direnci test cihazının tabakasına koyun.5 mm çaplı konik nesneyi numunenin alt ucuna yerleştirin., ve 20N basıncı altında 1 saat tutun (kolye için, konkav yüzeyine basılmalıdır) ve belirtilen zamana ulaştıktan sonra numune alın.Oda sıcaklığında soğutulduktan sonra, test ürününün belirtilen sıcaklıkta termal deformasyon yeteneğini değerlendirmek için vernier kalipörü ile çukur çapını belirleyin ve değeri 2 mm'den fazla olmamalıdır.

Bakım

1. R2.5 çelik topu çelik taşıyan, pas önleme dikkat.

2Desteklerin son yüzünü pürüzsüz ve pürüzsüz tutun.

3Yabancı maddenin 2.5 termokapl deliğini bloke etmesini önle.

4, ağırlık vida gevşemesini önlemek için.
