Şarj cihazı ve kablo ekleme ve çekme kuvveti test makinesi fiş ömrü test ekipmanı fiş ve çekme kuvveti test makinesi

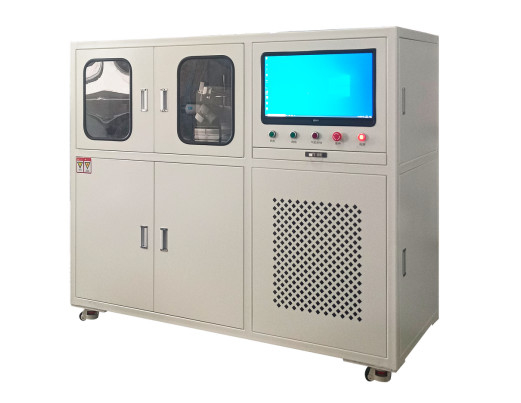

Makine Girişi

Bu makine esas olarak şarj tabancasının montaj hattında yerleştirme kuvvetinin ve çekme kuvvetinin seri algılaması için tasarlanmıştır. Bu makinenin yatay tasarımı kullanıcının kullanım modunu simüle eder:Şarj koltuğu sabit., ve şarj tabancası, şarj tabancasının yerleştirme ve çekme kuvvetini tespit etmek için belirli bir hızda testi yürütür.Basit ve kullanışlı operasyon, ve tüm veriler saklanabilir (sınav koşulları, yer değiştirme eğrisi, yaşam eğrisi, denetim raporu ---- vb.),makine girme kuvveti ve çekme kuvveti kuvvet aralığının üst ve alt sınırlarını ayarlayabilir, aralığın ötesinde ölçülen kuvvet alarma çıkış yapabilir.

Makine sıklıkla şunlar için kullanılır: yeni enerji araçlarının şarj tabancası yerleştirme ve çekme testi, saf elektrikli araçlar, hibrit araçlar.

Test prosedürü

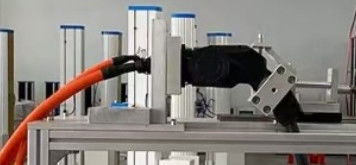

Bu makine, seri üretim ekleme ve çekme kuvveti algılaması için uygundur. Şarj tabancası test makinesinin fişine yerleştirildiğinde, makine testi başlatır:Silindir hareket ediyor., pranga basmak için şarj tabancasına doğru hareket eder, böylece pranga gevşek bir durumda olur, böylece test çekme gücü sırasında pranga hasar görmez.Test makinesi vida eylemi şarj tabancası şarj koltuğunda hareket yaparTest tamamlandıktan sonra veriler otomatik olarak kaydedilir.,Sonra silindir hareket eder, geri döner, şarj tabancasını çıkarır ve bir ürün testi tamamlanır.

Teknik parametreler

Sınav yükü türü 2kgf, 5kgf, 20kgf, 50kgf (bir tanesini seçin)

Minimum çözünürlük 0.01

En az ekran yükü 0.1gf, 1gf, 10gf

Yük doğruluğu % 0.2 FS

En az ince ayar mesafesi 0.01mm

Etkili kuvvet ölçüm aralığı 0,4%-100%

Test gücü hatası gösterilen değerin ± 1% içinde

Test hızı aralığı 0-300mm/min

Hız doğruluğu %1 ±

En yüksek test gücünün çözünürlüğü ± 1/100000 (tüm bölgede sabit çözünürlük)

Güç birimi Kg, N, lb, g, KN

Yer değiştirme birimi mm, cm,

Aşırı yük koruması Maksimum yükün %10'undan fazla otomatik koruma

Güvenlik cihazı elektronik sınır koruması

Boyutları 1200×600×1600mm

Makine ağırlığı 200kg
