| Menşe yeri: | Çin |
| Marka adı: | SKYLINE |
| Sertifika: | CE |
| Model numarası: | SL833 |
| Min sipariş miktarı: | 1 ünite |
|---|---|
| Fiyat: | negotiated |
| Ambalaj bilgileri: | kontrplak durumda |
| Teslim süresi: | 30 İş Günü |
| Ödeme koşulları: | T / T, L / C, Western Union, MoneyGram |
| Yetenek temini: | 1 birim / ay |
| Isı Yayımı için Hız Test Cihazı: | Havacılık Malzemelerinin Test Edilmesi | Standart: | AITM 2.0006、BSS 7322 |
|---|---|---|---|
| Elektrik gereksinimleri: | 220 V, 35 Amper | Ortam sıcaklığı: | 10 ℃ ila 35 ℃ |
| Boyut: | 760 mm (G) x 1850 mm x (Y) x 850 mm (D) | Ağırlık: | 218kg |
| Vurgulamak: | OSU Isı Yayım Hızı Test Cihazı,AITM 2.0006 Isı Yayılma Hızı Test Cihazı,BSS 7322 Yanıcılık Test Cihazı |
||
Ürün Bilgisi

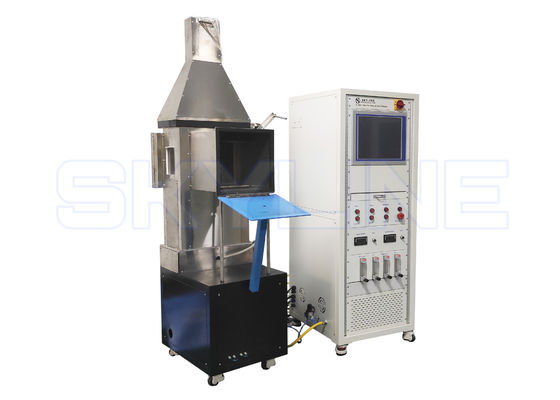

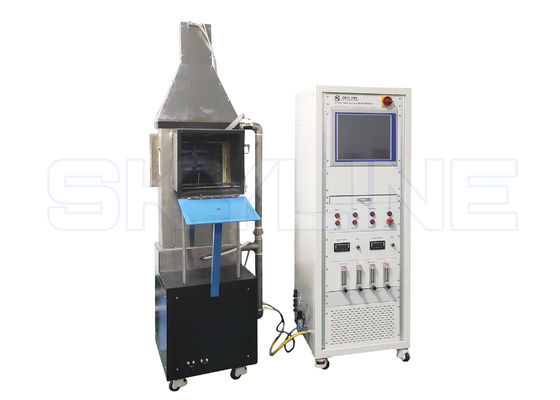

Amerika Birleşik Devletleri Federal Havacılık İdaresi'nin FAA tarafından onaylanan OSU ısı yayma oranı test cihazı, ilk olarak 1972'de Ohio Eyalet Üniversitesi'nden Smith tarafından tasarlandı ve daha sonra Havacılık malzemelerinin ısı yayma oranını test etmek için FAA tarafından belirlenmiş bir yanma test cihazı haline geldi.Test standartları, FAR Bölüm 25 Ek F Bölüm IV, Airbus AITM 2.00'dir.06, Boeing BSS 7322.
Şartname
A. Ana Ünite
1. OSU Ana ünite (1set)
1) Aparat Ölçüleri :760 mm (G) x 1850 mm x (Y) x 850 mm (D)
2) Test odası
- Radyant ısı kaynağı ve ısı akısı yoğunluğunun 35±0.5kW/m olmasını sağlayın2
- Bu, malzemenin FAR 25.853 gerekliliklerine uygun olup olmadığını belirleyecektir.
- Korozyona dayanıklı paslanmaz çelik muhafaza ile bir ısı kaynağı olarak 1,4 Ohm nominal dirençli, Tip LL 508mm x 16mm dört silisyum karbür eleman
- Elemanların arkasında paslanmaz çelikten yapılmış bir reflektör bulunur
- Elemanların önünde, paslanmaz çelikten yapılmış, kesik elmas şekilli bir maske, bu, 151 × 151 mm dikey numunenin kapladığı alan üzerinde tek tip ısı akışı yoğunluğu sağlar.
- Üst pilot ve kalibrasyon brülörlerini yakmak için değnek tertibatı
- Isı akışı homojenlik ayarının kolaylığı için çift küresel güç kontrolörleri
- Üst pilot ve alt pilot (kıvılcım ateşlemeli) ve kalibrasyon metan gazı brülörleri
- Bacada beş sıcak termokupl bağlantısı ve hava odasında beş soğuk termokupl bağlantısı ile ısı yayılım oranı ölçümü için termopil
3) Numune tutucular (1 takım)
- İki numune tutucu
- Her numune tutucu paslanmaz çelikten imal edilmiştir
2. Hava dağıtım sistemi (1set)
- Hava sıcaklığı 21-24 ℃ olacak
- 0.043m akış hızında hava3/sn veya daha fazla
- kare kenarlı dairesel plaka deliği 0,5±0,1 mm
- 38±1 mm çapında dairesel bir boru içine yerleştirilmiş
- Piramidal bölümün tabanındaki hava besleme manifoldu 48 eşit boşluklu deliğe sahip olacaktır.
B. Aksesuarlar
1. Kontrol ünitesi (1 takım)
- Kalibrasyon akış hızı kontrolü
- Alt brülör ateşlemesi
- Kalibrasyon ısı akısı: kalibrasyon ısı akısı ölçer, merkezde ve her köşede ısı akısı yoğunluğunu ölçmek için iki su soğutmalı ısı akısı sensörü sağlanır
2. Bilgisayar sistemi (1 takım)
- CPU: Pentium 4 3.0Ghz veya daha fazlası
- RAM : 512MB veya daha fazla
- HDD : 80GB veya daha fazla
- Monitör : 17“ LCD veya üzeri
- Yazıcı : Lazer Jet
- Yazılım: Windows XP veya daha fazlası
Performans özellikleri
1. Yüksek sıcaklık cam gözlem pencereli paslanmaz çelik yanma test odası;
2. Isı radyasyon kaynağı, 35KW/M2 ısı radyasyon akışı sağlayabilen 4 Glowbars ısıtma çubuğudur.
3. Isıtma sıcaklığı kontrolü için iki bağımsız PID sıcaklık kontrolörü kullanılır.
4. Tam otomatik pnömatik numune tahrik cihazı ve koruyucu kapı cihazı ile donatılmıştır;
5. Üst brülör ve hareketli alt brülör ile donatılmıştır;
6. Rotor debimetre, üst ve alt brülörlerin gaz debisini ayarlamak için kullanılabilir.
7. Hareketli T tipi kalibrasyon brülörü cihazı ve akış kontrolörü ile donatılmıştır;
8. Termopil sıcaklık kalibrasyonuna otomatik olarak kütle akış kontrolörü uygulanır.
9. Su soğutmalı ısı akış ölçer, yangın yüzeyinin ısı radyasyon akışını ölçmek için soğutma modu ile donatılmıştır.
10. Hava sıcaklığı kontrol cihazı, test odası için sabit sıcaklık ve akış havası sağlayabilir.
11. Orifis akış ölçer, test kutusuna giren akış basıncını ölçmek için kullanılır.
12. Veri toplama sistemi ve ısı yayma standart test yazılımı ile donatılmıştır.
teknik parametreler
| Boyut | 760 mm (G) x 1850 mm x (Y) x 850 mm (D) |
| Ağırlık | 218kg |
| Elektrik gereksinimleri | 220 V, 35 Amper |
| Ortam sıcaklığı | 10 ℃ ila 35 ℃ |
| Yardımcı Gaz | Sabit Sıcaklık ve Sabit Akım Gazı |
| yanma gazı | metan |
| Standart | AITM 2.0006,BSS 7322,FAR BÖLÜM 25 EK F Kısım IV |
| Uygulamalar | Havacılık Malzemeleri |
Isı yayma hızı nedir?
Isı Serbest Bırakma Oranı (HRR), yangının enerjiyi serbest bırakma hızıdır - bu aynı zamanda güç olarak da bilinir.HRR, saniyede bir Joule'ye eşit bir Uluslararası Sistem birimi olan Watt (W) birimleriyle ölçülür.
