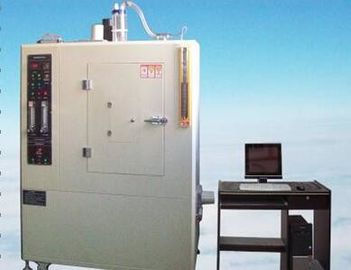

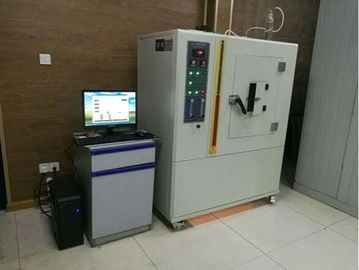

ISO 5659-2 0-924 Altı Vites Otomatik Vites Plastik Duman Yoğunluğu Test Makinası

genel bakış

Plastik yanan duman yoğunluğu test cihazı, yanma bölgesinde üretilen dumanın belirli ışık yoğunluğunu ölçmek için uygun olan ulusal standart GB8323.2-2008'de belirtilen teknik koşullara dayanan duman yoğunluğunu ölçmek için yeni bir test cihazıdır. plastik ve maksimum ışık yoğunluğu test sonucudur. Belirtilen koşullar altında plastiklerin duman performansını değerlendirmek için kullanılır. GB8323.2-2008 plastik-duman Üretimi-Bölüm II: Duman yoğunluğu test yönteminin belirlenmesi için tek odacıklı yöntem ve ISO5659.2-2006 "plastik-Duman Üretimi-Bölüm II: Tek odacıklı yönteminin belirlenmesi için ışık yoğunluğu ". Cihazın tamamı kapalı bir test odası, bir fotometre ölçüm sistemi, bir radyasyon konisi, bir yanma sistemi, bir ateşleyici, bir test kutusu, bir stent, bir sıcaklık ölçüm cihazı ve bir duman yoğunluğu test yazılımı; Devre, yüksek teknik içerik ve istikrarlı performans ile, tek çipli mikrobilgisayar ile geliştirilmiştir. Bu cihaz diğer plastik malzemelerin değerlendirilmesinde (kauçuk, tekstil örtü, boya, ahşap ve diğer malzemeler gibi), plastik endüstrisinde, katı materyal endüstrisinde, üretim tesislerinde ve yaygın olarak kullanılan araştırma laboratuvarlarında uygulanabilir.

Ana teknik göstergeler ve çalışma koşulları

Ekipmanın ana teknik özellikleri ve çalışma koşulları, GB8323.2-2008 "plastik-Duman Üretimi-Bölüm II: Tek bölmeli yöntemle uyumlu olarak GB / 8323.2-2008 ulusal standardında belirtilen teknik koşullara tamamen dayanmaktadır. duman yoğunluğu test yönteminin ölçülmesi "ve iso5659.2-2006 Plastic-Smoke Generation-Part II: Işık yoğunluğunun belirlenmesi için tek odacıklı yöntem ve şartlarda, teknik göstergelerde ve teknik şartlarda belirtilen yukarıdaki standartlara göre ekipman performans değerlendirmesi, kabul şartları ve kabul kriterleri için.

teknik parametreler

1. Cihaz boyutu: Uzun 1110mm ± 10mm, Geniş 750mm ± 10mm, yüksek 2040mm ± 10mm.

2. Güç: 220v, 4kw. (Cihazın toplam gücü belirtilmelidir)

3. (duman yoğunluğu) 0-924 altı vitesli otomatik vites

4. Çalışma ortamı: enstrüman kullanımı, doğrudan güçlü ışıktan kaçınmalı ve hiçbir zorunlu hava akışı fenomeni olmamalıdır.

5. ölçüm yazılımı: onun Windows XP işletim arayüzü, ana veriler test edilebilir duman ışık arsa, belirli ışık yoğunluğu, kalite ışık yoğunluğu, kalite kaybı, kalite kaybı oranı, ortalama duman yoğunluğu. Ayrıca Çalışma arayüzü üzerinde kalibrasyon, düzenleme, test, parametre ayarı ve benzeri vardır.

6. LabVIEW tarzı. Geçirgenliği ve zaman eğrisini gösterir.

7.Light kaynak voltajı: 6.5V çalışma voltajı: 4v ± 0.2v.

8. Işık hızı 51mm çapında, bilgisayar otomatik olarak ışık değişikliklerine göre ışık yoğunluğunu kaydeder.

9. Filtre: Filtrenin 2.0 optik yoğunluğunu büyütün; Filtrenin optik yoğunluğu 3.0 ve filtrenin optik yoğunluğu 0.5, biri 3'tür.

10. Alt diyafram açıklığı halka şeklinde bir ısıtıcıya sahiptir, ışık penceresinin sıcaklığın 50 ℃ -55 ℃ olmasına neden olur, bu yüzeye duman konsantrasyonunun en düşük olmasına neden olabilir.

11. Isıtma konisi: Güç 2600W, sıcaklık kontrol aralığı: 0-1000 ℃, termokupl sıcaklık, otomatik soğuk son telafisi ile donatılmıştır.

12. Isı Akışı radyometresi: Su soğutmalı borularla donatılmış ısı debimetre sinyali bilgisayar toplama hesaplaması.

13. Yardımcı ısıtıcı: Power 500W, test odasının iç sıcaklık dengesini 40 ℃ ± 10 ℃ veya 55 ℃ ± 10 ℃ yapabilir.

14. Otomatik toplama kayıtlarının dengesini tartarak, 2000 g ağırlığındaki dengeyi, hassas 0,1 g ağırlığını, ayarlanabilir destek çubuk ağırlığını tartıştırarak örnek ağırlık değişimini test edin.

15. Gaz: 3.5kpa ± kpa'nın% 95'inden fazla saflık için minimum basınç.

16. Bilgisayar otomatik kontrol, satın alma, kayıt ve sonuç yerleşimi.

Diğer parametreler ve giriş

1.The ön kapı pencereleri vardır ve opak mat faaliyetlerinin denetlenmesini engelleyebilir

2. kare kutu alt yüklemeler kumlama alüminyum folyo parçası aşırı basınç önler, üst taksit kutusu iç basınç ayar cihazı vardır

3. Işık Kaynağı: 6.5V akkor lamba, optik dalga boyu 400 ~ 750nm

4. Alıcı: fotomultiplier tüp için, ışık geçişi için% 0 geçirgenlik, tamamen geçişsiz% 100 ışık geçirgenliği.

5. radyan koni 3500W anma gücüne sahip ısıtma elemanlarından oluşur

6. Radyal koni ocağının yüzeyi 50 mm'dir.

7. Radyasyon yoğunluğu: 10kw / ㎡ ~ 50kw / ㎡ arasında ayarlanabilir. Numune yüzeyinin merkezinde 10kw / ㎡ ~ 50kw / ㎡ radyasyon aydınlatması sağlanmıştır.

8. Yanma sistemi: Regülatör valfi tarafından, filtre, regülatör valfı debimetresi, brülör bileşimi.

9. Brülör: ateşleyici ve nozül bileşimi ile, 10 mm yatay pozisyonda numune yüzeyinin üstündeki nozül ve numune merkezi pozisyonuna yerleştirilir

Ana yapılandırma

1. Masaüstü (ekran dahil) bir

2. Opak şablon bir blok

3. Yedek ampuller iki

4. Manuel bir

5. Sertifika bir

6. Kalibrasyon lensleri iki adet

7. Yazıcı bir

8. Analiz yazılımı bir set

9. Hareketli ışık kapısı bir

10. Patlatma alüminyum folyo bir kutu

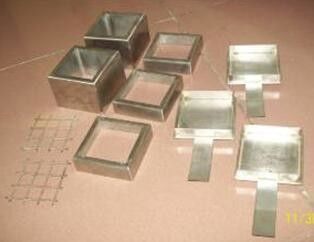

11. Paslanmaz Çelik Numune kutusu iki
