BS 8414-1 Dış Duvar Dış Isı Yalıtım Sistemi İçin Yangına Dayanıklı Test

Ürün tanıtımı

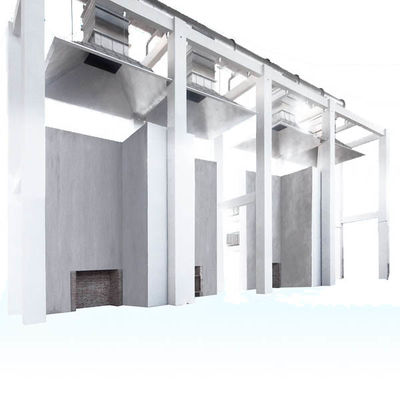

Pencere yangın testi modeli, bir ana duvar ve bir dikey yardımcı duvardan oluşan dikey bir bina yüzeyini simüle eder.

Harici ısı yalıtım sistemi bina yüzeyine monte edilir. Test modelinin altındaki yanma odasının açılması, mevcut binadaki pencerelerin veya zemindeki açıklıkların simülasyonunu yapar. Ateşlenen odun veya gaz alevi, odada tutuşma sonrası yangını simüle etmek için pencereden taşar. Bir alev bir pencereden veya delikten taşarsa, dış ısı yalıtım sistemine saldırır, dış ısı yalıtım sisteminin hasar derecesini kontrol eder ve alev yayılımını değerlendirir. 30 dakika içinde salınan toplam ısı yaklaşık 4500 MJ'dir ve en yüksek ısı salma oranı yaklaşık (3 + 0,5) MW'dir.

Standart: BS 8414-1: 202 / GB / T 29416: 2012

Performans özellikleri

1. Test sistemi 5 dakika sonra ateşleme alarmı verir. Ateşlendiğinde, test başlama zamanı otomatik olarak belirlenebilir. Aynı zamanda, aşırı sıcaklık testi otomatik olarak ayırt edilebilir. Aynı zamanda, bilgisayar yanma testini görsel frekans ile görüntüleyebilir. Aynı zamanda, bilgisayar yazılımı, bırakma süresini, çökme süresini, sıcaklık değerini ve ekran sıcaklık eğrisini ve test ile ilgili diğer bilgileri kaydedebilir.

2. Bir rüzgar hızı sensörü, 0-10M / S, 0.1M / S hassasiyetle;

3. Bilgisayar görüntüleme cihazı da dahil olmak üzere iki kamera 2.

4. K-tipi termokupl: paslanmaz çelik kılıflı, sıcaklık aralığı 0-1038 derece, sıcaklık doğruluğu (+% 0,1) ve termokupl tel 500 metredir.

5. ADAM-4118 Modülü: Güçlü 8-yollu Termokupl Giriş modülü, 8-yollu bağımsız olarak yapılandırılabilir diferansiyel kanal; Geniş sıcaklık işletimi; Geniş çalışma sıcaklığı: -40- + 85 derece; Yüksek ses direnci: 1KV dalgalanma koruması voltaj girişi, 3KV EFT ve 8KV ESD koruması; Güçlü parazit önleyici: Güç girişinde 1KV aşırı gerilim koruması, 3KV EFT, 8KV ESD koruması, geniş. Güç girişi aralığı: + 10 ~ + 48 VDC; giriş aralığı: + 10 ~ + 48 VDC;

6. İki bilgisayar;

7. Üç elektronik kontrol kutusu;

8. Bir sinyal dönüşüm kutusu;

9. Saha kablolaması.

Elektrik gereksinimleri: 220V, 50HZ, 5A

çevresel gereklilikler: 10 ° C ila 35 ° nem (% 65 ± 5) sıcaklık

Uygulama: yapı malzemeleri
