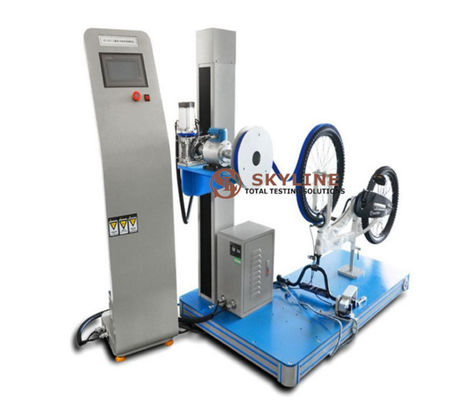

Çocuk Ayak Fren Yorulma Test Cihazı Çocuk Bisiklet Fren Performans Test Cihazı

Teknik parametreler

Özel yapı, keyfi test hızını ayarlayın: 0-10M / S, hız çift kapalı döngü ve gerçek zamanlı olarak mevcut hız ve fren mesafesini görüntüler.

Gereksinimler
El freni:
Yük testi bitmiş araçta yapılmalı ve fren sistemi uygun şekilde ayarlanmalıdır. Fren kolu hareketi düzleminde, fren kolunun ucundan 25 mm uzaklıkta, çapraz borunun manşonuna fren koluna dik bir kuvvet uygulanır. Bu güç aşağıdaki koşullardan birini sağlamalıdır:
1) 300N;
2) Her ne kadar 300N'den az olsa da, tel kapının fren koluna yatay borunun tutacağı tarafından dokunulmuştur; veya yatay boru kapağının üst yüzeyine eşittir.
3) Her fren kolu için on test yapılmalıdır
Ayak freni:
Test bitmiş bir araçta yapılmalıdır. Fren sisteminin uygun şekilde ayarlandığından emin olun ve sağ ayak bileği krankını yatay konumda yerleştirin. Ayak bileği ekseninin ortasına 15 saniye boyunca 600 N'lik dikey kuvvet uygulanır. Test on kez yapıldı.

El freni performans testi:
Sele ve sele borusunu çıkarmak için el freni performans testi bitmiş araç üzerinde yapılmalıdır, ancak diğer bileşenler tamamen monte edilmeli ve frenler doğru şekilde ayarlanmalıdır. Çocuğun bisikletini sabitleyin ve test edilecek tekerleğe fren gücü ölçüm cihazını takın. Test edilen frenin hareket düzleminde, fren kolunun ucundan itibaren 25 mm yatay tüp kovanının yönüne diktir. Kuvvet. Kuvvet ölçüm cihazı vasıtasıyla, tekerleğe lastiğin çevresinin teğet yönünde ve tekerleğin hareket ettiği yönde teğet bir çekme kuvveti uygulanır. Tekerleği bir buçuk yıl çektikten sonra, tekerleğin lastik yüzeyi 0,5 m / s ile 2 m / s arasındaki sabit bir doğrusal hızdayken, bir tur daha çevirin ve ortalama frenleme kuvvetini kaydedin. Fren koluna uygulanan her kuvvet için, üç okuma alınır ve ortalama alınır. Testi tekrarlayın, fren balatalarına en az beş farklı kuvvet uygulayın.

Ayak freni performans testi:
Ayak freninin performans testi bitmiş araçta yapılmalı ve fren doğru şekilde ayarlanmalıdır. Bir çocuğun bisikleti sabittir ve arka tekerleğe bir kuvvet ölçüm cihazı takılıdır. Krankta dik olan ve fren yönünde uygulanan ayak bileğine 20N ila 100N arasında bir kuvvet uygulayın. Kuvvet ölçüm cihazı vasıtasıyla, tekerleğe lastiğin çevresinin teğet yönünde ve tekerleğin hareket ettiği yönde teğet bir çekme kuvveti uygulanır. Tekerleği bir buçuk yıl çektikten sonra, tekerleğin lastik yüzeyi 0,5 m / s ile 2 m / s arasındaki sabit bir doğrusal hızdayken, bir tur daha çevirin ve ortalama frenleme kuvvetini kaydedin. Ayak bileğine uygulanan her kuvvet için, üç okuma yapın ve ortalamayı alın. Testi tekrarlayın, ayak bileğine en az beş farklı kuvvet uygulayın

Standartlar ile uyumlu
ISO 8098: 2002 "Çocuk Bisikleti Güvenlik Gereklilikleri"
