Menşe yeri: | Çin |
Marka adı: | SKYLINE |
Sertifika: | calibration certificate |
Model numarası: | SL-IPX34B-R400 |
Min sipariş miktarı: | 1 ADET |
---|---|
Fiyat: | Negoitable |
Ambalaj bilgileri: | KONTRPLAKLAR HARF |
Teslim süresi: | 15 işgünü |
Ödeme koşulları: | Western Union, T / T, MoneyGram, L / C |
Yetenek temini: | 2 adet / ay |
SKYLINE: | IPX34 - sallanan yağmur test kutusu | Gerilim ve Frekans: | AC220V ±% 10, 50Hz ±% 10 |
---|---|---|---|
Döner tablanın dönüş hızı: | 1-5r / dak (hassas ayarlanabilir) | Salıncak boru açısı: | 120º (IPX3), 350º (IPX4) veya özel ayarlar |
Pikap taşıyıcısı: | 20kg | Pikap yükseklik aralığı: | 350-600mm |
Vurgulamak: | abrasion testing equipment,physical testing equipment |
Büyük Laboratuar Test Cihazları IPX3 / IPX4 Su Geçirmez Sallanan Yağmur Test Kutusu
Ürün adı | IPX34 - sallanan yağmur test kutusu | ||||
Ürün modeli | SL-IPX34B-R400 | ||||
Ekipman Genel Bakış | Uygulama arkaplanı: Doğal suların (yağmur suyu, deniz suyu, su vb.) İmhası, ürün ve malzemelere her yıl gözle görülemeyen ekonomik kayıplarla sonuçlanır. Hasar esas olarak korozyon, solma, deformasyon, mukavemet düşüşü, genleşme ve küflenme nedeniyle oluşur. Özellikle, elektrikli ürünler yağmurun kısa devre yapmasından dolayı yangına kolayca neden olmaktadır. Bu nedenle, belirli bir ürünün veya malzemenin kabuğu için koruyucu su testi, gerekli bir anahtar prosedürdür. | ||||
Genel uygulamalar: dış mekan lambaları, ev aletleri, otomobil parçaları ve diğer elektronik ve elektrikli ürünler. | |||||
Ekipman fonksiyonu: cihazın ana işlevi elektronik ve elektrikli ürünler, lambalar ve fenerler, elektrikli dolaplar, elektrikli bileşenler, otomobiller, motosikletler ve bunların bileşenleri içindir. Ürünlerin fiziksel ve diğer ilgili özellikleri simüle yağmur altında test edilir. Testten sonra, test, ürünün performansının, fabrikanın tasarımını, geliştirilmesini, doğrulanmasını ve denetlenmesini kolaylaştırmak için gereksinimleri karşılayıp karşılamadığını belirlemek için kullanılır. | |||||
Yürütme standart | IEC60529'a göre: 1989 + A1: 1999 + A2: 2013 <Muhafazalarla sağlanan koruma derecesi (IP Kodu)>, <kabuk koruma derecesi (IP kodu)>, 14.2.3 14.2.4 ve Şekil 4, GB7000.1 <ışık bölüm 1:> 9.2.4, 9.2.5 terimleri ve şekil 9.4 için genel şartlar ve testler | ||||
Ekipman noktası | Ürün IPX3, IPX4 su geçirmezlik derecesi testi için. b. Kabuk, ev tipi yüksek kaliteli çelik levhadan üretilir ve yüzeye boya püskürtülür. Güzel ve dayanıklıdır. c. Tüm SUS304 # paslanmaz çelik plakalarda kullanılan kutunun ve swirel tablonun uzun süre kullanılmamasını sağlamak için paslanmayacaktır. d. Kutu yapısı: su deposu, sirkülasyon suyu, depolama tankında su seviyesi yüzen küresel vana, su girişinin otomatik kontrolü ve düşük su seviyesinde alarm tespiti, su pompasının kuru ve hasar görmesini engeller. e. Kapı üzerinde şeffaf bir gözlem penceresi (sertleştirilmiş cam malzeme) vardır ve iç testin gözlemlenmesini kolaylaştırmak için kutuya bir LED lamba yerleştirilmiştir. f. Salınımlı boru tahriki, yüksek kaliteli servo step motorunu benimser, salınım borusunun hızı hassas ve ayarlanabilirdir ve basamak problemi yoktur (adım dışı: salınım hareketinin sapmasına neden olur. pikap milinin ortası, ekipmanın hasar görmesine neden olur) g. Turntable sürücü: yurtiçi yüksek kaliteli step motorun kullanımı, hız ve açı standart olarak hassas ve kademesiz ayarlanabilir ve otomatik olarak ileri ve geri dönüşleri kontrol edebilir (ayarlanabilir ve ayarlanabilir). sarımı önlemek için örnek güç testi için). h. Test kutusu örnek bir elektrik prizi (AC220,10A) ile donatılmıştır ve örnek güç kaynağı program tarafından kontrol edilebilir. Elektrik kesintisi (0-999dk) - 0-999dak (güç) - elektrik kesintisi (0-999dak) numuneye uygulanır. ben. Test süresi dokunmatik ekranda ayarlanabilir. Ayar aralığı: 0-999 dk (ayarlanabilir) j. Filtreleme önlemleri: musluk suyu ve filtre kartuşundaki kirleri etkin bir şekilde filtreleyebilen yüksek hassasiyetli filtre düzenli olarak değiştirilebilir. k. Çekirdek kontrol sistemi, 7 inç Dokunmatik Ekran + Panasonic PLC, LG, OMRON ve diğer ithal markalar gibi kullanılan elektrikli bileşenler, kablolama zanaat makul düzen, kablolama sıkıca ve açıkça işaretlenmiş, ulusal standartların gereksinimlerini karşılamak, Tayvan benimser. l. Dokunma kontrol fonksiyonu: "IPX3 testi" testi, IPX3 koşullarındaki standart şartlara göre gerçekleştirilir; IPX4 koşullarındaki standart şartlara göre "IPX4 testi" testi gerçekleştirilmiştir; "özel test: test kullanıcıların ihtiyaçlarına göre yapıldı, test süresi, yağmur açısı, salıncak hızı, boru dönüş hızı hızını izoparametrik ayarlayabilirsiniz. m. Şasi, yedek parça kutusu ile birlikte monte edilir ve kullanıcıların depolanmasını ve kullanımını kolaylaştırmak için ortak yedek parçalar (altı köşe tornavida, filtre göbeği, iğne ve benzeri) yerleştirilir. | ||||
Teknik parametre | Yapısal parametreler | ||||
Sarkaç boyutu | R400mm (R200mm ile eklenebilir) | ||||
İç kutu boyutu | 900 * 900 * 900mm | ||||
Dış boyutu | 1400 * 1120 * 1750 mm | ||||
Blowhole Boyutu | çap 0.4mm | ||||
Sallanan tüp iç çapı | 15mm | ||||
Örnek pikap çapı | 400mm (200 tabloya eklenebilir) | ||||
Fonksiyonel parametreler | |||||
Akış | 0-2L / dakika | ||||
Pikap taşıyıcısı | 20kg | ||||
Pikap yükseklik aralığı | 350-600mm | ||||
Döner tablanın dönüş hızı | 1-5r / dak (hassas ayarlanabilir) | ||||
Döner tablanın dönüşü | Her zaman pozitif ve tersine çevrilmiş | ||||
Salıncak boru açısı | 120º (IPX3), 350º (IPX4) veya özel ayarlar | ||||
Sallanan tüp salıncak hızı | 240 derece ileri geri 4S, 720 derece ileri ve geri 12S (hassas kontrol) veya özel | ||||
Elektrik parametreleri | |||||
Ekipman Gücü | 220v | ||||
Test örnek güç kaynağı | 220v | ||||
Bitki kapasitesi | 1.0kw | ||||
Güvenlik koruma fonksiyonu: | Kaçak koruma, su sıkıntısı koruması, kısa devre koruması | ||||
Ana yapılandırma tablosu | isim | Özellikler | miktar | marka / not | |
şasi | İç kutuda 304 #, dış kutu sprey boya | 1 | Yuexin | ||
Su deposu | 304 # paslanmaz çelik ev yapımı | 1 | Yuexin | ||
döner tabla | 304 # paslanmaz çelik ev yapımı | 1 | Yuexin | ||
Salıncak boru | 304 # paslanmaz çelik ev yapımı | 1 | Yuexin | ||
Salıncak İğne | 0.4mm paslanmaz çelik | 1 | 100 yedek | ||
Salıncak İğne Dosya | M5-6 | 1 | 20 yedek | ||
Su Pompası | Paslanmaz çelik su pompası | 1 | Lingxiao | ||
Akış ölçer | Cam panel kemer ayarı | 1 | Yuanda | ||
Basınç ölçer | Aseismik paslanmaz çelik / Y-60BFZ | 1 | Hongqi | ||
Mekanik yüzen küresel vana | ND15 | 1 | |||
filtre | 10 inç tek kademeli su arıtma cihazı | 1 | Yedekleme filtresi çekirdeği1 | ||
Dokunmatik ekran | 7 inç renkli ekran | 1 | Tayvan weinview | ||
PLC denetleyici | FR-XO L30R | 1 | Panasonic | ||
Sallanan adım motoru | 1 | Zhichuang | |||
Salıncak tüp redüktör | 1 | Dabang | |||
Pikap kademeli motor | 57 # | 1 | Jiemeikang | ||
Pikap düşürücü | 1 | Dabang | |||
Alçak gerilim elektrik aparatları | 1 | LG | |||
röle | 1 | OMRON | |||
Anahtarlama Modu Güç Kaynağı | 1 | OMRON | |||
Rastgele eklenti | 1. Operasyon talimatlarının bir kopyası; 2. fabrikanın yeterlilik belgesi; 3. ekipman garanti kartı; 4. filtre kartuşları 1; 5. test iğneleri 100 6. test iğnesi 20 7. üç damarlı kablo, 1 (yaklaşık 3M) | ||||
Kullanım Koşulları | Aşağıdaki koşullar kullanıcı tarafından garanti edilir ve ilgili bağlantı tamamlanır. | ||||
Site kullan | Zemin ve drenaj pürüzsüzdür, zemin ve duvar su geçirmezdir ve zemin drenajı veya drenaj hendekleri kurulur. Zemin taşıma kapasitesi 200kg / m2'den az değildir. İyi havalandırılmış sitesi Ekipman çevresinde güçlü titreşim yok Ekipman etrafında güçlü bir elektromanyetik alanın etkisi Ekipman çevresinde yanıcı, patlayıcı, aşındırıcı madde ve toz yoktur Ekipman çevresinde kullanım ve bakım için uygun bir alan vardır: Arka taraf, sol ve sağ taraf, ekipmanın üst kısmı: 800mm Ekipmanın ön tarafı: 1200mm | ||||
Çevre durumu | Sıcaklık: 5 ℃ ~ 35 ℃ Bağıl nem: ≤85% Hava basıncı: 86kPa ~ 106kPa | ||||
Güç kaynağı durumu | Voltaj ve frekans | AC220V ±% 10 ; 50Hz ±% 10 Yangın hattı + sıfır hattı + korumalı toprak hattı | |||
Kurulu güç | 1.0KW | ||||
Koruyucu toprak teli topraklama direnci | 4Ω'dan az | ||||
Güç swith | 1. Kullanıcının, ilgili kapasiteye sahip ekipman için kurulum sahasındaki elektrik kaçağı koruma hava anahtarını takmasını ve anahtarın, ekipmanın kullanımı için bağımsız olarak kullanılmasını zorunlu kılın. 2. bıçak anahtarı veya soket kullanımını yasaklamak 3. Hava kaçağı koruma hava anahtarı, ekipmandan en fazla 2 metre uzakta değildir. | ||||
Su kaynağı durumu | 1. Kurulum sahasındaki ekipman için su kaynağını kurması için kullanıcıya ihtiyaç duyulur, su basıncı 0.2Mpa'dan az değildir ve 4 noktalı musluk montajı. 2. musluğun konumu ekipmandan 2 metreden fazla değil |
Referans resim:

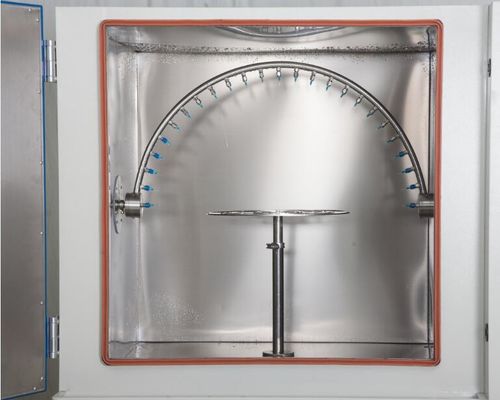

İç kutu

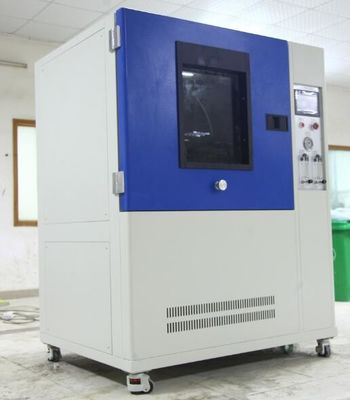

İşlem paneli
Paslanmaz çelik tank
7 inç renkli dokunmatik ekran
