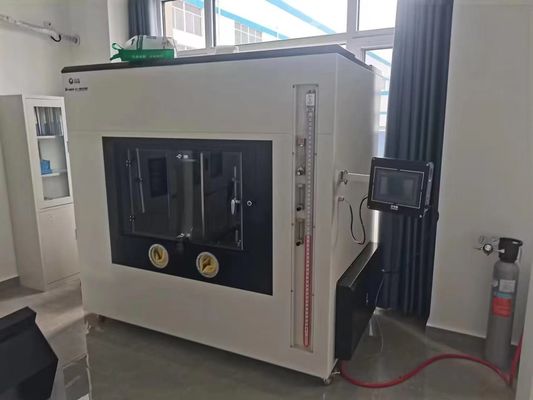

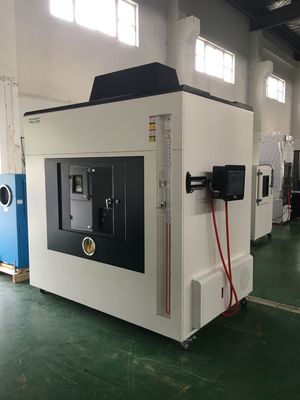

Kablo Ateş Direnci Deneme Ekipmanı UL 2556 / UL 1581

VW-1 Yanıcılık Denetleyicisi

Ürün Tanımı

VW-1 yanma test cihazı UL standartlarına sıkı sıkıya uyarak üretilmiştir. VW-1 yanma test standardına tam uyumludur ve VW-1 ve FT-2 testlerini tamamlayabilir.Ekonomiktir ve tel ve kablo endüstrisi tarafından yaygın olarak kullanılırParametreler aşağıdaki gibi ayrıntılıdır: Tüm test 4,32 metreküp hacimli mühürlü bir test odasında yapılır.Alevin üst kısmını test parçasının altına yerleştirin., 15 saniye yakın, 15 saniye söndürün, 5 kez tekrarlayın ve test parçasının yanma durumunu kontrol edin. çalıştırın.

Standart:

● UL2556-2013.

Teknik parametreler

1Test odası: L2200*D1300*H1650mm, kapasitesi>4.0 m3;üst alev kapasitesi 2.0m3'den fazladır, yüzünde cam pencereler vardır,Kameranın üst kısmında bir çift işlevsel kauçuk eldiven ve duman egzoz sistemi;

2Bunsen yakıcı: ASTM D5025 standardına göre, yakıcı borusunun iç çapı 9.5 mm, uzunluğu 100 mm, gaz çıkışı çapı 0.9 mm ve kalınlığı 1.6 mm'dir.Hangi yanma gazı % 98 minimum saflıkta metandır?, iç alev yüksekliği 40±2mm, dış alev yüksekliği 125±10mm, nominal hızı 500W'dir.

3. Sıcaklık ölçüm sistemi: ASTM D5207 standardına göre, 10g sıcaklık ölçümü bakır parçaları dahil, çapı 0,5 mm olan Tip K paslanmaz çelik termal,saat ve termometre.

4Örnek duruşları: Stainless çelikten yapılmış, hem yatay hem de dikey duruşlar bağımsızdır. Dikey duruş dikey yanma testi ve FT1 testi, kabloların alevlenme testi yapabilir,VW-1 yanma testi ve yatay numune/FT2 yanma testiYatay dayanıklılık sadece elektrik kablosunun yatay numunesi alevlenmesi için kullanılır.

5Gaz: % 98 minimum saflıkta olan metan veya 37,1MJ/m3 veya 8,9 kilo kalori/m3 ısı içeriği olan doğal gaz.Bu test yüzeyi W 305mm by D355mmon numunenin dikey eksenini kaplamalıdır., pamuk, genişliği 10 mm ve uzunluğu numuneye yapışan, güçlendirilmemiş 60 lb veya 98 g/m2 Kraft kağıt şeridi ile,Sonra, örnekten 20 mm'den fazla çekimsiz odanın arkasına doğru bırakın..

6Akış sistemi: 1000 ml/dakikada bir akış aralığı olan dekompresör valfinden, 1000 kg/m3 yoğunluğunda yeşil yağdan, 200 kPa basınç aralığı olan basınç ölçümünden oluşur.ve U şeklindeki basınç ölçerinin aralığı 36'dır.

7Zamanlama sistemi: Yangın zamanlayıcısı, yanmayı durdurma zamanlayıcısı ve ateş uzatma zamanlayıcısı vb. toplam 3 zamanlayıcı cihazdan oluşur.

8- Alev sayıcısı: Test zamanlarını doğru kaydet
