UL 1685 / UL 2556 Fiber Optik Kablolar için Standart Dikey Alev ve Duman Sertifikası Deneme Odası

UL 1685 / UL 2556 Standart Dikey Alev ve Duman Serbestleme Deneme Odası Kablo, Kablo ve Fiber Optik Kablolar için

I. Başvuru

1.1 Vertikal Man Yan ve duman salınımının kablo ve fiber optik kablo alev FT4 yanma standartlarını kontrol etmek için uygulanabilir;

1.2 test yöntemi: kablo ve optik fiber kablosu dikey olarak raf yanışına bağlı, kablo ve optik fiber kablosunun yanma yüksekliğini ve duman üretimini kontrol etmek için testin sonu.

II.Standartlara uygunluk:

2.1 UL2556-2016 "Ürün ve kablo deneme yöntemleri" bölüm 9.6 "Uygulamada dikey tepsi alev testleri (Yöntem 1-Uygulamada dikey tepsi ve yöntem 2-FT4) -FT4) " ve Ek H;

2.2 UL1581-2019 "Elektrik telleri, kablolar ve esnek kablolar için referans standardı", Bölüm 11 ile uyumluluk.1.

ve Esnek Kablolar, Bölüm 1164, "FT4/IEEE 1202 Dikey Taş Alev Sınavı";

2.3 UL1685-2018'e uygun "Şekil tepede elektrik ve optik fiber kabloları için yangın yayılması ve duman salınımı testi standardı".

Üç, ana teknik parametreler:

3.1 Enstrüman bileşimi: test kutusu, duman toplama kulesi, borular, ateşleme kaynağı, test çerçevesi, optik sistem, veri alma ve işleme ve diğer bileşenler;

3.2 Deneme odası:

3.2.1 İç boyut: yüksekliği 3353mm, uzunluğu 2438mm, genişliği 2438mm;

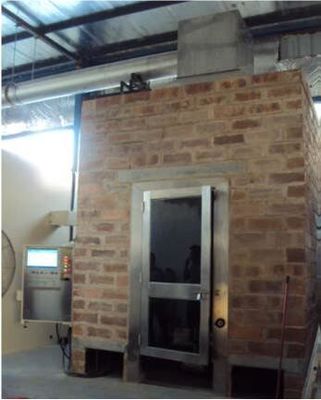

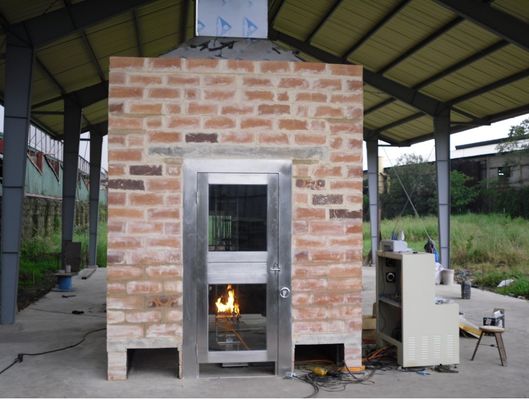

3.2.2 Yapı: tuğladan yapılan karelerden (Şekil 1'e bakın) veya ısı yalıtımına sahip paslanmaz çelik panellerden (Şekil 2'ye bakın) yapılmıştır.

3.2.3 Giriş kapısı: test odasının önünde, paslanmaz çelikten yapılmış, gözlem penceresi ile, 2,1 metre yüksekliğinde ve 0,9 mm genişliğinde bir giriş kapısı vardır.Gözlem penceresi sertleştirilmiş camdan oluşur.- 457mm * 457mm kare için gözlem penceresi boyutu, aynı gözlem penceresinin toplam dört öncesinde ve sağında;

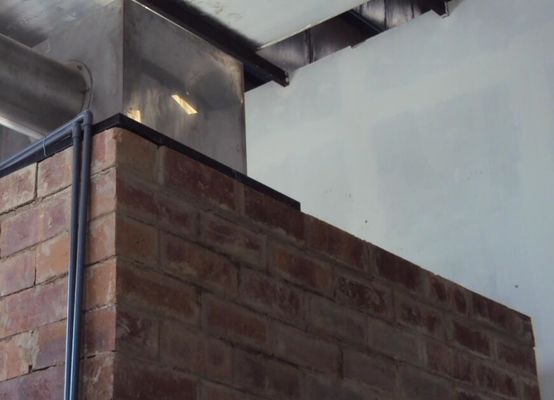

3.2.4 Duman toplama kulesi: Üstü konik, 40 derecelik eğim açısı, 914 mm kare büyüklüğünde bir duman toplama kulenin tepesine konuya monte edilmiştir.

3.2.5 Hava kaynağı: Test odasının alt kısmında dört hava girişi vardır, ön sol ve sağ tarafları uzunluğu ve genişliği 559mm*343mm'dir.Önün ortası (kapının alt kısmı) 914mm*343mm, ve arka taraf uzunluğu ve genişliği 2438mm*305mm'dir;

3.2.6 Işıklandırma: Test kutusunun sol tarafında iki ışıklandırma lambası yerleştirilmiştir.

3.2.6 Tepsiler (deney rafı):

3.2.6.1 Yapı: 305 mm genişliğinde, 76 mm derinliğinde ve 2400 mm yüksekliğinde paslanmaz çelik çerçevesinden oluşur ve merkezdeki her merdiven 25 mm uzaklıkta bulunur.305 mm uzunluğunda ve 13 mm genişliğinde paslanmaz çelikten oluşan merdiven tabanları.

3.2.6.2 Paletin üstüne, 610 x 610 mm boyutlarında ve 3.2 mm kalınlığında bir çelik plaka yerleştirilmesi.

3.2.6.3 Palet test odasının geometrik merkezine dikey olarak monte edilir.

Çelik merdiven, tüfek yakıcı, araba

3.3 Pilotlar için ateşleme kaynağı:

3.3.1 bir bant tipi propan gazı meşale ve destekleyen akışölçer ve venturi karıştırıcı bileşimi ile, 341mm uzunluğunda, 30mm genişliğinde düz paslanmaz çelik disk için meşale,1 çapında 242 delikli ateş yüzeyiBu delikler 3.2 mm'lik mesafenin ortasında, sırasıyla 81, 80 ve 81'lik üç satır halinde, 257 mm * 5 mm nominal boyut aralığında dağıtıldı.

3.3.2 Çakma kaynağının konumu: Fener yatay olarak, tel örneğinin ön yüzeyinin 76 mm uzaklığında ve çelik merdivenin ekseniyle simetrik olarak yerleştirilir.Fenerin ateşleme noktası, çelik merdivenin ortasında iki çapraz arasında yer alır ve numunenin alt ucundan en az 457 mm uzaklıkta olur..

3.3.3 Akışölçer:

3.3.3.1 Bir kütle akış ölçümü kullanılır;

3.3.3.2 Propan akış ölçer: 230 mm3/s;

3.3.3.3 Hava akış ölçer: 1330 mm3/s;

3.3.3.4 Alev yüksekliğini ölçen bir alev ölçüm cihazı ile donatılmıştır.

3.4 Optik sistem: ileten ve alıcı kısımdan oluşur, ışık kaynağı ile silikon fotokelleri arasındaki mesafe 910 mm'dir.

3.4.1. Yayıcı parça: Kuvars ampulü olan baca lambası.

3.4.1.1 Standart güç: 100w

3.4.1.2 Standart voltaj: DC 12v

3.4.1.3 Standart ışık akışı: 2000lm-3000lm

3.4.1.4 ampul 12v ile beslenir, voltaj ±0.01v'de sabit olur, ampul bir kapağa monte edilir ve lens ışın ayarlamak için bir lensden oluşur.

3.4.1.5 Alıcı: silikon fotocel,spektral tepkisi ve Işıklandırma Uluslararası Komisyonu (CIE) fotometre ışığın ışığı iletiminin% 0'lu olması için ışığın ışığın ışığı iletiminin% 100'ü olmadığı için, ışığı tamamen engellemez.

3.4.1.6 Veri alma: Fotocelerin çıkış sinyali mikro bilgisayar tarafından duman gölgelendirme miktarının, doğrudan okunabilen optik yoğunluğun ve iletim gücünün sürekli bir kaydı olarak işlenir.WINDOWSXP oturumu için işlem, LABVIEW tarzı, test sırasında gerçek zamanlı ölçüm sonuçlarının görüntülenmesi ve dinamik olarak mükemmel eğriyi çizmek.ve raporlar doğrudan basılabilir.

3.5 Deneme borusu:

3.5.1 İç çapı 405 mm ve uzunluğu 5500 mm, USU304# paslanmaz çelikten yapılmıştır;

3.5.2 Boru toplama kapusuna bağlıdır. Ölçüm noktasında tekdüze bir akış dağılımını oluşturmak için borunun iç çapı D 405 mm'dir.borunun toplama kulesine bağlandığı noktada borunun düz kesiminin uzunluğu 3600 mm'dir..

4.5.2 Deneme borusu malzemesi: iki katmanlı borunun kullanılması, iç kısmı 1,2 mm kalınlığında USU304 paslanmaz çelik, ortası asbest katmanı, dış kısmı 1,2 mm kalınlığında beyaz demir.

4.5.3 Aynı zamanda, doğru bir şekilde akış ölçmek için, şirketimiz Avrupa Birliği standardı EN14390 hükümlerine uygun olarak, deflektör levhası üzerinden,test bölümünden önce ve sonra tek tip bir akış yüzeyi oluşturmak için.

4.5.4 Deneme borusundaki hacim akış hızı: Deneme sırasında hacim akış hızı egzoz havasının akış hızı 0.65±0.5m3/s'de tutulur.

4.5.5 İki yönlü sonda.

4.5.5.1 Kurulum yeri: egzoz borusundaki hacim akışını ölçmek için iki yönlü sonda,sonda, boru hattının orta hattının uzunluğundan 4000mm'lik pozisyonun sol tarafında koleksiyon kutusuna monte edilir., 1500mm uzunluğundaki test borusunu bağlayan borunun sonuna. 32mm uzunluğundaki sonda, paslanmaz çelik malzemesinden yapılmış 16mm dış çaplı silindir.Gaz odası iki aynı odaya ayrılır ve iki oda arasındaki basınç farkı bir basınç dönüştürücü ile ölçülür.;

4.5.5.2 Diferansiyel basınç sensörü: boru hattı diferansiyel basıncını ölçmek için yüksek hassasiyetli bir diferansiyel basınç verici kullanılır.Aralık (0 ~ 200) Pa, ± 1 Pa doğruluk, basınç sensörünün % 90 çıkış yanıt süresi 1 saniyeye kadar;

4.5.6 termoküp: Sondu yakın bölgesindeki gaz sıcaklığını ölçmek için K tipi zırhlı termoküp kompozite GB/T16839.1-1997 hükümleri. Termoküp telinin çapı 1,5 mm.

4.6 Kontrol sistemi: ABD'li NI şirketi cihazlama özel geliştirme yazılımı LabeView ve Tayvan Advantech veri alma kontrol kartı;Test sürecinin kontrolü gerçek zamanlı test veri eğrilerinde görüntülenebilir., otomatik veri edinimi ve işleme, veri koruma ve çıkış ölçüm sonuçlarını elde edebilir.

Tuğla odası son müşteri tarafından üretilecek, çizimler SKYLINE tarafından sunulacak

8.3 metrelik kanal ve egzoz fanı için platform yapımı da dahil olmak üzere inşaat işleri, müşteri kapsamında olacak.
