Uçak Malzemeleri İçin ASTM E906 FAA Yanma Odası

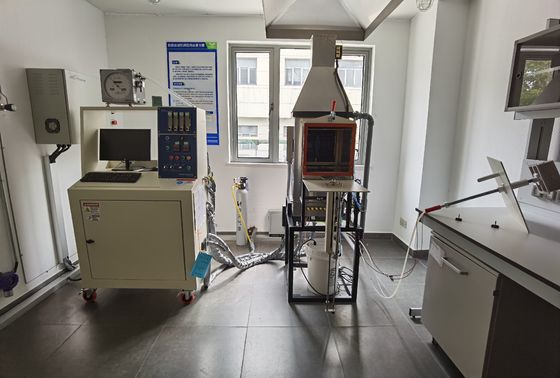

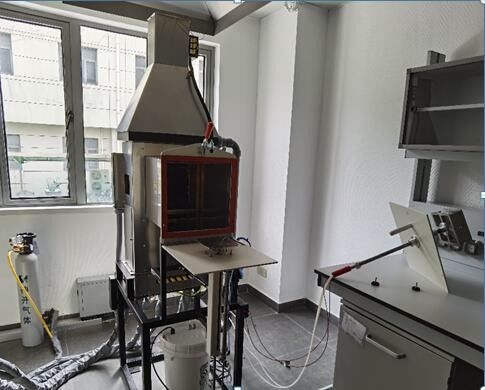

Uçak Malzemeleri İçin ASTM E906 FAA Yanma Odası

Uçak Malzemeleri İçin ASTM E906 FAA Yanma Odası
ASTM E906 FAA Combustion Chamber For Aircraft Materials
Uçak Malzemeleri İçin ASTM E906 FAA Yanma Odası
Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: SKYLINE
Sertifika: CE
Model numarası: SL833
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 ünite
Fiyat: negotiated
Ambalaj bilgileri: kontrplak durumda
Teslim süresi: 10 iş günü
Ödeme koşulları: T / T, L / C, Western Union, MoneyGram
Yetenek temini: 1 birim / ay
İletişim
Detaylı ürün tanımı
Isı Yayılım Oranı Test Cihazı: Havacılık Malzemelerinin Test Edilmesi Standart: ASTM E906, FAA Uçak Malzemeleri Yangın Testi El Kitabı, Bölüm 5
ısı radyasyon kaynağı: 4 Glowbar ısıtma çubukları Ortam sıcaklığı: 10 - 35 ℃
boyut: 760 mm (G) x 1850 mm x (Y) x 850 mm (D) ağırlık: 218kg
Vurgulamak:

ASTM E906 Yanma Odası

,

FAA Yanma Odası

,

FAA Yanma Test Cihazı

FAA Uçak Malzemeleri Yangın Testi El Kitabı, Isı Yayımı Hızı için Bölüm 5 Test Cihazı



OSU Isı Yayılma Oranı Test Cihazı.pdf

.(Tanıtım)

Bu Test Cihazı, uçak iç kabin malzemelerini 35 kW/m2'lik bir radyan ısı akışına maruz bırakmak için kullanılır. Bu, malzemenin FAR 25.853[a-1] gerekliliklerine uygun olup olmadığını belirleyecektir.

Amerika Birleşik Devletleri Federal Havacılık İdaresi'nin FAA tarafından onaylanan OSU ısı yayma oranı test cihazı, ilk olarak 1972'de Ohio Eyalet Üniversitesi'nden Smith tarafından tasarlandı ve daha sonra Havacılık malzemelerinin ısı yayma oranını test etmek için FAA tarafından belirlenmiş bir yanma test cihazı haline geldi.Test standartları FAR Kısım 25 Ek F Kısım IV, Airbus AITM 2.00'dir.06, Boeing BSS 7322.



standartlar

FAR Kısım 25 Ek F Kısım IV Radyan Isıya Maruz Kalan Kabin Malzemelerinden Isı Yayılma Oranını Belirlemek için Test Yöntemi.

FAA Uçak Malzemeleri Yangın Testi El Kitabı, Bölüm 5;

BSS 7322 Ohio Eyalet Üniversitesi Kalorimetre Isı Yayımı, BOEING SPESİFİKASYON DESTEK STANDARDININ BELİRLENMESİ.

AITM 2.0006 Airbus Test Yöntemi Uçak Malzemesinin Isı Yayımı ve Isı Yayımı Hızının Belirlenmesi.

ASTM E906 Malzemeler ve Ürünler için Isı ve Görünür Duman Yayılma Oranları için Standart Test Yöntemi.





.(Mal Konfigürasyonları)

A. Ana Ünite

1. OSU Ana ünite (1set)

2. Hava Dağıtım Sistemi (1set)

B. Aksesuarlar

1. Kontrol ünitesi (1 takım)

2. Bilgisayar sistemi (1 takım)



.(Şartname)

A. Ana Ünite

1. OSU Ana ünite (1set)

1) Aparat Boyutları: 760mm (G) x 1850mm x (Y) x 850mm (D)

2) Test odası

- Radyant ısı kaynağı ve ısı akısı yoğunluğunun 35±0.5kW/m olmasını sağlayın2

- Bu, malzemenin FAR 25.853 gerekliliklerine uygun olup olmadığını belirleyecektir.

- Korozyona dayanıklı paslanmaz çelik gövdeli bir ısı kaynağı olarak 1,4 Ohm nominal dirençli, Tip LL 508mm x 16mm dört silisyum karbür eleman

- Elemanların arkasında paslanmaz çelikten yapılmış bir reflektör bulunur

- Elemanların önünde, paslanmaz çelikten yapılmış, kesilmiş elmas şekilli bir maske, bu, 151 × 151 mm dikey numunenin kapladığı alan üzerinde tek tip ısı akışı yoğunluğu sağlar.

- Üst ve alt eleman çiftlerinin ayrı kontrolü için 5.5kVA'da çift 110VAC transformatör sağlanmıştır

- Üst pilot ve kalibrasyon brülörlerini yakmak için değnek tertibatı

- Isı akışı homojenlik ayarının kolaylığı için çift küresel güç kontrolörleri

- Üst pilot ve alt pilot (kıvılcım ateşlemeli) ve kalibrasyon metan gazı brülörleri

- Bacada beş sıcak termokupl bağlantısı ve hava odasında beş soğuk termokupl bağlantısı ile ısı yayılım oranı ölçümü için termopil

3) Numune tutucular (1 takım)

- İki numune tutucu

- Her numune tutucu paslanmaz çelikten imal edilmiştir

2. Hava dağıtım sistemi (1set)

- Hava sıcaklığı 21-24 ℃ olacak

- 0.043m akış hızında hava3/sn veya daha fazla

- kare kenarlı dairesel plaka deliği 0,5±0,1 mm

- 38±1 mm çapında dairesel bir boru içinde bulunur

- Piramidal bölümün tabanındaki hava besleme manifoldu 48 eşit boşluklu deliğe sahip olacaktır.

B. Aksesuarlar

1. Kontrol ünitesi (1 takım)

- Kalibrasyon akış hızı kontrolü

- Alt brülör ateşlemesi

- Kalibrasyon ısı akısı: kalibrasyon ısı akısı ölçer, merkezde ve her köşede ısı akısı yoğunluğunu ölçmek için iki su soğutmalı ısı akısı sensörü sağlanır

2. Bilgisayar sistemi (1set)

- CPU: Pentium 4 3.0 GHz veya üzeri

- RAM: 512MB veya daha fazla

- HDD: 80GB veya daha fazla

- Monitör: 17“LCD veya üzeri

- Yazıcı: Lazer Jet

- Yazılım: Windows XP veya daha fazlası



IV Performans özellikleri:

1. Yüksek sıcaklık cam gözlem pencereli paslanmaz çelik yanma test odası;
2. Isı radyasyon kaynağı, 35KW/M2 ısı radyasyon akışı sağlayabilen 4 Glowbars ısıtma çubuğudur.
3. Isıtma sıcaklığı kontrolü için iki bağımsız PID sıcaklık kontrolörü kullanılır.
4. Tam otomatik pnömatik numune tahrik cihazı ve koruyucu kapı cihazı ile donatılmıştır;
5. Üst brülör ve hareketli alt brülör ile donatılmıştır;
6. Rotor debimetre, üst ve alt brülörlerin gaz debisini ayarlamak için kullanılabilir.
7. Hareketli T tipi kalibrasyon brülörü cihazı ve akış kontrolörü ile donatılmıştır;
8. Termopil sıcaklık kalibrasyonuna otomatik olarak kütle akış kontrolörü uygulanır.
9. Su soğutmalı ısı akış ölçer, yangın yüzeyinin ısı radyasyon akışını ölçmek için soğutma modu ile donatılmıştır.
10. Hava sıcaklığı kontrol cihazı, test odası için sabit sıcaklık ve akış havası sağlayabilir.
11. Orifis akış ölçer, test kutusuna giren akış basıncını ölçmek için kullanılır.
12. Veri toplama sistemi ve ısı yayma standart test yazılımı ile donatılmıştır.

V.(Uyarılar)

1. Garanti: bir yıl

2. Mühendis tarafından kurulum ve eğitim

3. Kılavuzlar ve yazılım kılavuzu

4. Fayda: son kullanıcı tarafından sağlanacak



VbenKurulum gereksinimleri

Kurulum koşulları

2.1 İç mekan kurulumu, boyut 760mm*1850mm*850mm

2.2 Güç kaynağı: 220V60A;

2.3 Gaz: metan, saflık %99 veya üzeri;

2.4 Yardımcı gaz: sabit sıcaklık ve sabit akış gazı;



Numunenin nasıl kurulacağını gösteren videoyu incelemek için lütfen aşağıdaki bağlantıya tıklayın.

https://youtu.be/FFNmyXmYtJM



Örnek itici nasıl kurulur

https://youtu.be/FqhM6OvhjsE
