% 5 Doğruluk ASTM E1623 Orta Ölçekli Kalorimetre

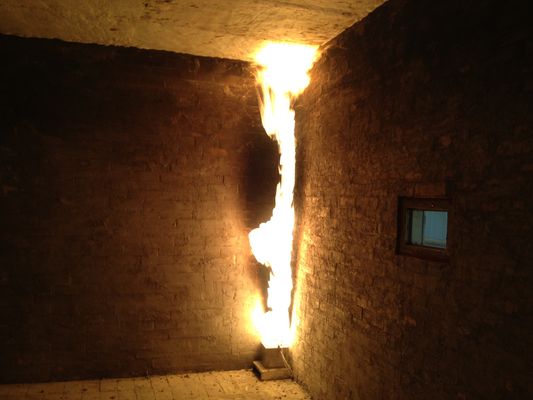

ASTM E1623 Orta Ölçekli Kalorimetre

1.Ürün Tanıtımı

Belirli bir radyasyon kaynağına dikey olarak maruz kalan numunelerin yanma özelliklerini ölçmek için kullanılan Orta Ölçekli Kalorimetre

2.Teknik parametreler

• 2.1 Ekipman, bir radyant plaka, bir numune montaj braketi, bir baca gazı toplama ve numune gaz toplama sistemi, bir gaz analiz ve veri işleme sistemi ve bir gaz besleme sistemi içerir;
• 2.2 Radyant panel montaj braketi 50*50 mm'lik kare bir boru ile kaynaklanmıştır ve yüzey, servis ömrünü etkili bir şekilde artırabilen siyah bir kaplama ile kaplanmıştır.Kare boru, termal deformasyonu önlemek için soğutma suyuyla soğutulabilir;
• 2.3 Radyasyon plakası, yüksek sıcaklığa dayanıklı bir seramik plakadan oluşur ve yüzey, yangınsız bir kızılötesi radyasyon kaynağı oluşturabilir ve yoğunluk 50kw/m2'den az değildir;
• 2.4 Tek bir seramik diskin boyutu 95*158 mm'dir, 4 parça bir modül oluşturur, toplam 27 modül 1524*1330 mm boyutunda bir radyasyon kaynağı oluşturur;
• 2.5 Elektrikli kıvılcım ateşleme cihazıyla ateşlenen pilot brülörle donatılmış;
• 2.6 Her 3 modül ayrı ayrı üfleme cihazı, doğal gaz kontrol cihazı ve Venturi karıştırıcı ile donatılmıştır;
• 2.7 Numune montaj braketi, yüksek sıcaklığa dayanabilen ve 152 mm kalınlığa kadar numuneleri stabil bir şekilde destekleyebilen karbon çeliğinden kaynaklanır;
• 2.8 Numune montaj braketi arabaya monte edilir ve test numunesi yerdeki ray tarafından hızlı bir şekilde konumlandırılabilir ve çıkarılabilir;
• 2.9 Tartım cihazı ile donatılmış olan doğruluk 1g kadar düşüktür;
• 2.10 Numuneyi radyasyona maruz kalmadan önce 100°C'nin altındaki yüzey sıcaklığından korumak için su soğutmalı koruyucu kapakla donatılmış ve pnömatik bir cihaz aracılığıyla 2 saniye içinde su soğutmalı koruyucu kapaktan uzaklaştırılabilen;
• 2.11 Radyant plakanın yüzey sıcaklığını 1°C kadar düşük bir doğrulukla ölçmek için bir pirometre ile donatılmıştır;
• 2.12 Test numunesini tutuşturmak için kullanılan, numunenin altına ve üstüne monte edilen elektrikli ısıtma teli ateşleyici;
• 2.13 Schmidt-Boelter su soğutmalı ısı akış ölçer, ölçüm aralığı 0-50kw/m2, doğruluk ±%3;
• 2.14 Isı akışı kalibrasyon paneli, 740kg/m3 silisik asit kapak plakasından yapılmış, 1000*1000*12,7 mm boyutunda, yüzeyde düzenlenmiş 5x5 toplam 25 kalibrasyon deliği, radyant ısıyı kalibre etmek için kullanılır;

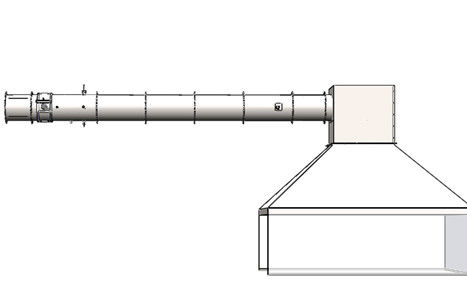

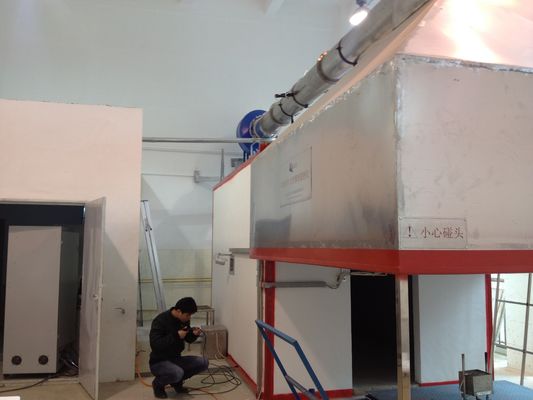

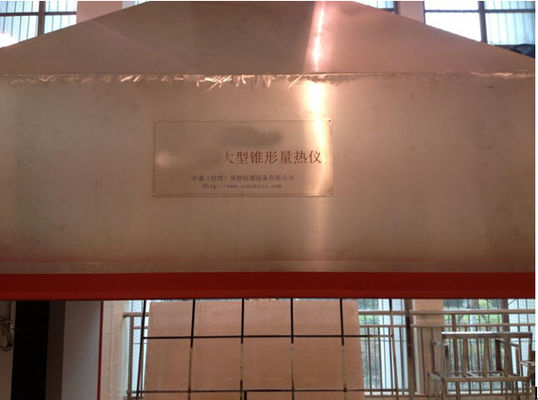

• 2.15 Konik baca gazı toplayıcı doğrudan tartım masasının ve numunenin üzerine monte edilir.Alt boyutu 2440mm*2440mm ve yüksekliği 1000mm'dir.Konik baca gazı kolektörünün üst kısmı 900mm*900mm*900mm kare şeklindedir.*Baca gazı homomikserini oluşturmak için üst kareye 900mm çelik plaka yerleştirilmiştir;
• 2.16 Paslanmaz çelik egzoz borusunun en kısa uzunluğu 5000 mm'den az değildir, çapı 400 mm'dir ve her iki ucu da baca gazı karıştırma cihazlarıyla donatılmıştır;
• 2.17 Duman egzoz sistemi, yanma testinde üretilen tüm baca gazını toplamak için yeterli kapasiteye sahiptir, fanın egzoz hacmi sürekli olarak ayarlanabilir ve duman egzoz kapasitesi 8000m3/saat'ten az değildir;
• 2.18 Egzoz fanı santrifüjlü bir fandır, iç tank paslanmaz çelikten yapılmıştır, sıcaklık 300 dereceden az değildir ve hızı ayarlamak için frekans dönüştürme fanı kullanılır;

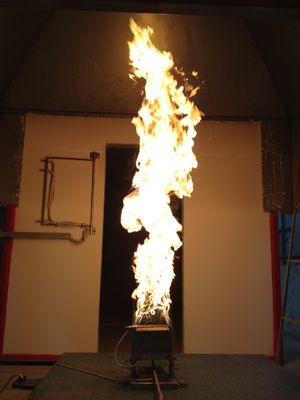

• 2.19 Kum havuzu brülörünün ateşlenmesi, yüzey ateşleme yöntemini benimser ve kıvılcım ateşlemesi ve düşük ateşleme başarı oranına sahip diğer ateşleme yöntemlerini kullanmaz.
• 2.20 İthal kütle akış kontrolörü, aralık 0g/s-7g/s'dir, okuma doğruluğu %1,5'ten az değildir ve maksimum çıkış gücü 300KW'dır;
• 2.21 500 mm uzunluğa sahip bir boruda üç yerleşik termokupl bulunur ve termokupl kurulum konumu kolektörden en az 400 mm uzaktadır;
• 2.22 Kapsamlı ölçüm alanında 2155 mm uzunluğa sahip boru hattı, bir basınç probu, üç termokupl ve bir gaz örnekleme prob cihazı ile donatılmıştır;
• 2.23 Kurum filtreleri, soğuk tuzaklar, kurutma kolonları, pompalar ve atık sıvı regülatörlerinden oluşan baca gazı örnekleme sistemi, baca gazı örneklerinin etkili bir şekilde toplanmasını ve atık sıvının uzaklaştırılmasını sağlayabilmelidir;
• 2.24 İthal diyaframlı pompa, akış hızı: 33L/dak, vakum: 700 ㎜Hg, basınç: 2,5 bar;
• 2.25 Amerikan PARKER kurum filtresinin filtre kafası, içinde 0,5um PTFE filtre malzemesi bulunan katı PTFE'den yapılmıştır;
• 2.26 Nem filtresinin filtre kafası katı PTFE'den yapılmıştır ve alt sıvı, tuzaktan boşaltılabilir;
• 2.27 Kompresör tipi kondenser, soğutma kapasitesi 320KJ/saat, çiğlenme noktası kararlılığı 0,1 derece, çiğlenme noktası statik değişimi 0,1K, koruma sınıfı IP20;
• 2.28 0-1L/dak aralığına sahip ithal rotametre.
• 2.29 Her biri 0,5 mm çapında zırhlı yalıtımlı K tipi termokupl olan üç OMEGA termokupl.Kontaklar, eksenden (87±5) mm yarıçaplı ve 120° iç açıyla dairesel bir yay üzerinde bulunmalıdır;
• 2.30 İki takım iki yönlü prob, en az (0-100) Pa aralığına ve ±2Pa doğruluğuna sahip ithal basınç sensörlerine bağlanır.Basınç sensörünün %90 çıkışının tepki süresi en fazla 1 saniyedir;
• 2.31 Gaz örnekleme probu, gaz regülatörüne ve O2 ve CO2 giriş gazı analizörüne bağlanır.Oksijen analizörünün doğruluğu %0,02'dir ve tepki süresi 12 saniyeden fazla değildir;
• 2.32 İthal oksijen analizörü paramanyetik tipte olmalı ve en az %16-%21(V/V) 02 ölçebilmelidir. Oksijen analizörünün tepki süresi 12 saniyeyi geçmemelidir.30 dakika içerisinde analizörün kayması ve gürültüsü 100×10-6'dan fazla olmamalıdır.Analizörün veri toplama sistemine çıkışı maksimum 100×10-6 çözünürlüğe sahip olmalıdır;
• 2.33 İthal karbondioksit analizörü IR tipi olmalı ve en az %0-%10 konsantrasyonunda CO2 ölçebilmeli ve analizörün doğrusallığı tam ölçeğin en az %1'i olmalıdır.Analizörün tepki süresi 12 saniyeyi geçmemelidir.Analizörün veri toplama sistemine çıkışı maksimum 100×10-6 çözünürlüğe sahip olmalıdır;
• 2.34 Optik zayıflatma sistemi, duman egzoz borusunun yan borusuna esnek bir bağlantıyla monte edilen ve aşağıdaki cihazları içeren akkor ışık tipidir:
• 2.35 Lamba akkor lambadır ve (2900±100)K renk sıcaklığında kullanılır.Güç kaynağı sabit bir doğru akımdır ve akım dalgalanma aralığı ±%0,5 arasındadır (sıcaklık, kısa vadeli ve uzun vadeli stabilite dahil);
• 2.36 Işığı en az 20 mm çapında paralel bir ışına yoğunlaştırmak için kullanılan mercek sistemi.Fotoselin ışık yayan deliği, önündeki merceğin odak noktasında bulunmalı ve çapı (d), merceğin odak uzunluğuna (f) bağlı olmalı ve d/f 0,04'ten küçük olmalıdır. ;
• 2.37 Dedektör ve ithal silikon fotodiyot probu, fotoelektrik algılama odası %0,1 doğrusal kararlılığa, 10 bit ölçüm aralığına sahiptir, silikon fotodiyotun spektral dağılım duyarlılığı CIE (aydınlatma eğrisi) ile tutarlıdır, standart fonksiyon V(γ) şu şekilde elde edilebilir: en az ±%5 doğruluk;
• 2.38 Optik zayıflatma sisteminin %90 tepki süresi 3 saniyeyi geçmemelidir;
• 2.39 Veri toplama sistemi (verileri otomatik olarak kaydetmek için kullanılır), O2 ve CO2 için doğruluk en az 100×10-6 (%0,01), sıcaklık ölçümü için doğruluk 0,5°C'dir, diğer tüm cihazlar için cihaz tam dolu -ölçekli çıkış değeri zaman için 0,1S'nin %0,1'idir.Tayvan Advantech'in satın alma modülünü benimseyin;
• 2.40 Veri toplama sistemi en az her 3 saniyede bir aşağıdaki ilgili değerleri kaydeder ve saklar:
• Zamanlar;
• Brülörden geçen propan gazının kütle akış hızı, mg/s;
• Çift yönlü probun basınç farkı, Pa;
• O2 konsantrasyonu, (V oksijen/V hava)%;
• CO2 konsantrasyonu, (V karbondioksit/V hava) %;
• Kapsamlı ölçüm alanının üç noktalı sıcaklık değeri, K.
• 2.41 Çeşitli sensör kalibrasyonu, sistem kalibrasyonu ve teknik talimatlara yönelik yazılım arayüzünü içeren standart test yazılımı.
• Kalorimetreler nerelerde kullanılır?
• Kalorimetreler kullanılırBelirli bir zaman aralığında üretilen hacmi ve ısıyı ölçün.Akış, deneyin başlangıcından önce ısıl kapasitesi ve ağırlığı bilinen, kısmen suyla dolu bir tanktan geçirilir.
